Наша компания расширяет ассортимент режущего инструмента и предлагает корпусные резьбофрезы AdvaCut со сменными пластинами . Их главное преимущество перед твердосплавными — универсальность и высокая производительность. На один корпус резьбофрезы можно устанавливать различные сменные пластины с разными шагами и под любые стандарты резьбы.
Рекомендации по выбору корпуса резьбофрезы
Минимальный диаметр отверстия для нарезания резьбы с помощью корпуса должен быть примерно на треть больше диаметра режущей части (D).
Приведенный ниже график позволит достаточно точно подобрать инструмент для обработки внутренней резьбы. Таблица подходит для следующих форм резьбы: ISO, UN, NPT, NPTF, BSPT.

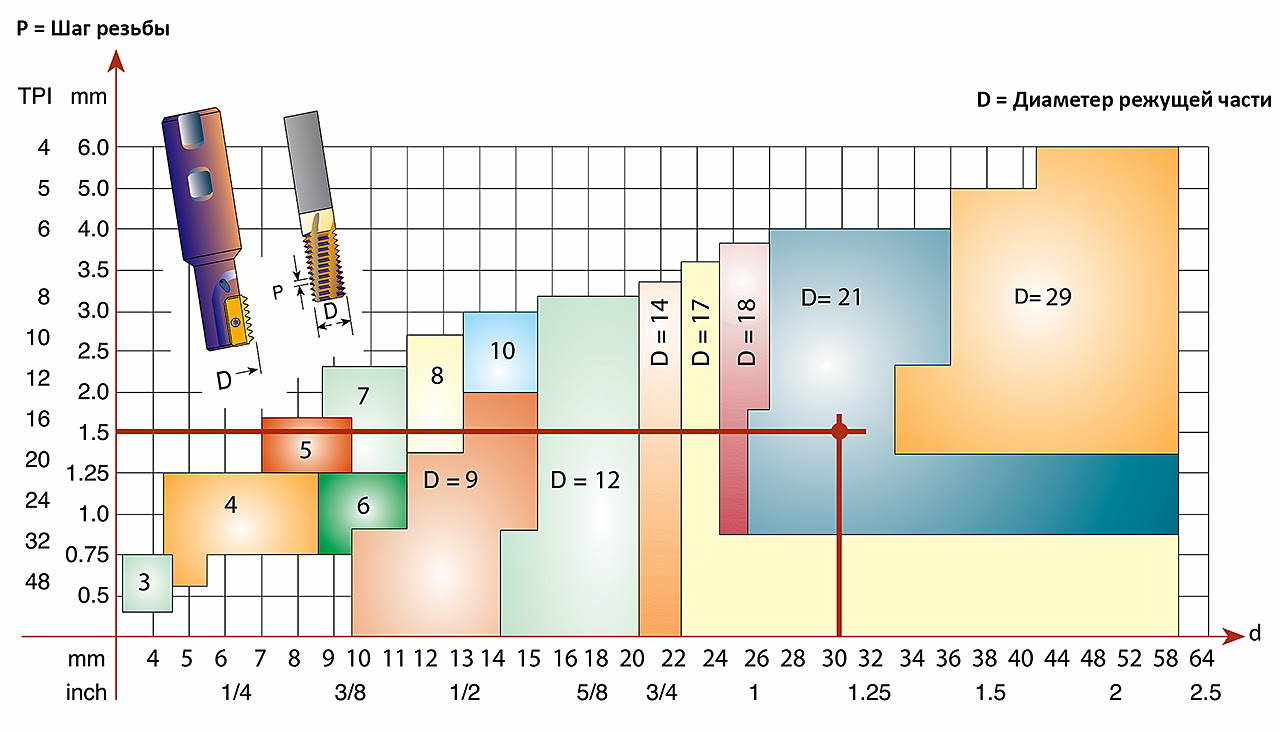

Подбор корпусной резьбофрезы в зависимости от диаметра режущей части D и шага резьбы P
Пример: необходимо нарезать внутреннюю резьбу M30x1.5.
Как видно из приведенной выше диаграммы, две красные линии d =30 мм и шаг резьбы P =1.5 мм пересекаются в инструменте с диаметром режущей части D =21 мм .
Подходящий инструмент:
Корпусные резьбофрезы с одним зубом
Корпус резьбофрезы MT01-D9.5C20-85-12
- Диаметр фрезы — 9,5 мм.
- Размер крепления инструмента — 20 мм.
- Длина обнижения — 14 мм.
- Длина фрезы — 85 мм.
- Подходящая пластина — 12E/N**
Корпус резьбофрезы MT01-D12C20-85-14
- Диаметр фрезы — 12 мм.
- Размер крепления инструмента — 20 мм.
- Длина обнижения — 20 мм.
- Длина фрезы — 85 мм.
- Подходящая пластина — 14E/N**
Корпус резьбофрезы MT01-D25C20-125-21
- Диаметр фрезы — 25 мм.
- Размер крепления инструмента — 20 мм.
- Длина обнижения — 30 мм.
- Длина фрезы — 125 мм.
- Подходящая пластина — 21E/N**
Корпусные резьбофрезы с двумя зубьями
Два зуба на режущей части обеспечивают более плавное и точное формирование резьбы, уменьшая нагрузку на инструмент и улучшая качество обработки.
Корпус резьбофрезы MT01-D20C20-96-14
- Диаметр фрезы — 20 мм.
- Размер крепления инструмента — 20 мм.
- Длина обнижения — 41 мм.
- Длина фрезы — 96 мм.
- Подходящая пластина — 14E/N**
Корпус резьбофрезы MT01-D30C25-113-21
- Диаметр фрезы — 30 мм.
- Размер крепления инструмента — 25 мм.
- Длина обнижения — 52 мм.
- Длина фрезы — 113 мм.
- Подходящая пластина — 21E/N**
Корпус резьбофрезы MT01-D40C32-135-30
- Диаметр фрезы — 40 мм.
- Размер крепления инструмента — 32 мм.
- Длина обнижения — 70 мм.
- Длина фрезы — 135 мм.
- Подходящая пластина — 30E/N**
Пластины для корпусных резьборфез
Пластины для резьбофрез позволяют нарезать резьбу разных шагов и стандартов, обеспечивая возможность использования одного корпуса, что делает инструмент более универсальным и экономичным.
Пластина для резьбофрезы 12N-0.75 ISO, внутренняя
- Размер пластины — 12.
- Угол профиля — 60°.
- Шаг резьбы — 0,75 мм.
Пластина для резьбофрезы 21N-3.50 ISO, внутренняя
- Размер пластины — 21.
- Угол профиля — 60°.
- Шаг резьбы — 3,50 мм.
Пластина для резьбофрезы 30E-2.00 ISO, наружная
- Размер пластины — 30.
- Угол профиля — 60°.
- Шаг резьбы — 2,00 мм.
