Новые серии режущего инструмента AdvaCut
Мы расширили линейку по режущему инструменту: увеличили ассортимент твердосплавных фрез, добавили новые корпусные фрезы для высоких подач и решения для обработки малых диаметров.
- Расширение линейки твердосплавных фрез
- Расширение линейки корпусных фрез со сменными пластинами
- Пластины LNMX для корпусных фрез серии FS30
- Токарный инструмент для обработки малых диаметров
- Токарные твердосплавные мини-резцы
Расширение линейки твердосплавных фрез
Добавлены новые размеры и конструкции фрез AMG600 для обработки титана, а также фрезы BAL01 и AAL153 для высокоскоростного фрезерования алюминия: появились фрезы с удлиненным хвостовиком, укороченной рабочей частью, а также с каналами для подачи СОЖ.
Серия твердосплавных фрез AMG600 для обработки нержавеющей стали и титана
Твердосплавные фрезы AMG600 для высокоэффективной обработки нержавеющий стали и титана применяются для фрезерования пазов, бокового фрезерования, а также фрезерования плоскостей.

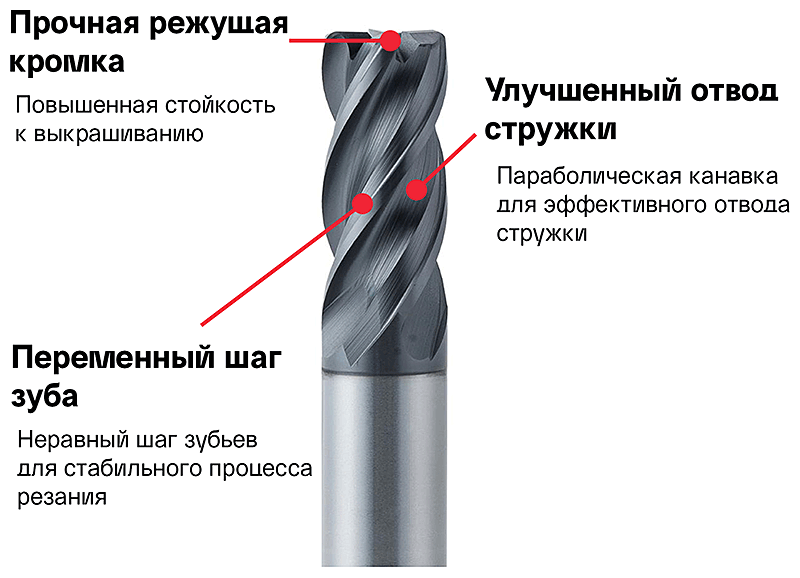

Отличительная особенность фрез серии AMG600 — переменный шаг зубьев, для повышения стабильности обработки при фрезеровании.

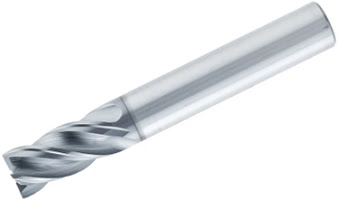

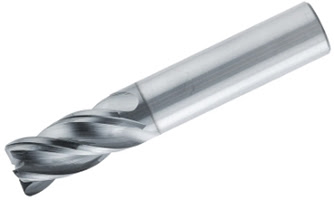

Твердосплавная фреза серии AMG600 для обработки нержавеющей стали и титана

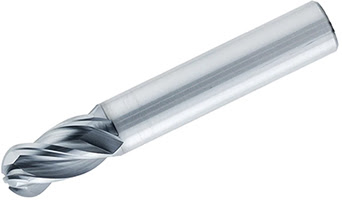

Фреза твердосплавная AMG600-BNCM4-060-012-300
- Диаметр фрезы — 6 мм
- Профиль фрезы — сферический
- Число зубьев — 4
- Радиус при вершине — 3 мм
- Длина фрезы — 50 мм
Фреза твердосплавная AMG600-CRCM4-100-025-100
- Диаметр фрезы — 10 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 4
- Радиус при вершине — 1 мм
- Длина фрезы — 75 мм
Фреза твердосплавная AMG600-SQCM4-080-020-000
- Диаметр фрезы — 8 мм
- Профиль фрезы — прямоугольный
- Число зубьев — 4
- Радиус при вершине — 20 мм
- Длина фрезы — 75 мм
Серия твердосплавных фрез BAL01 для черновой обработки алюминия
Фрезы BAL01 используются для высокоэффективной черновой обработки алюминиевого сплава.
Крупный зуб на режущей кромке позволяет вести обработку на больших оборотах с большой глубиной и шириной резания.

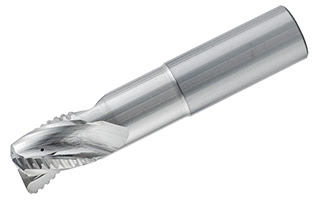

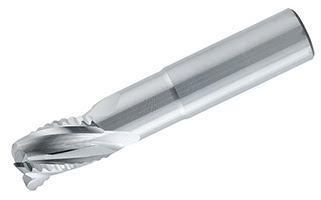

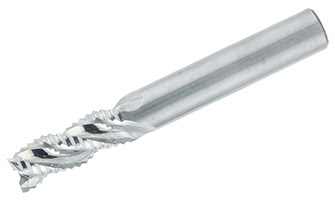

Твердосплавная фреза серии BAL01 для черновой обработки алюминия
Фреза твердосплавная BAL01-CRCM3-120-030-025
- Диаметр фрезы — 12 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 3
- Радиус при вершине — 0,25 мм
- Длина фрезы — 75 мм
Фреза твердосплавная BAL01-CRFN3-120-048-200-IC
- Диаметр фрезы — 12 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 3
- Радиус при вершине — 2 мм
- Длина фрезы — 100 мм
- Каналы для СОЖ
Фреза твердосплавная BAL01-CRFN3-160-065-300
- Диаметр фрезы — 16 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 3
- Радиус при вершине — 3 мм
- Длина фрезы — 115 мм
Серия твердосплавных фрез AAL153 для чистовой/черновой обработки алюминия
Фрезы серии AAL153 используется для чистовой или черновой обработки алюминиевого сплава и применимы для высокоскоростного фрезерования.
Конструкция фрез AAL153 может быть с двумя, тремя или шестью зубьями, а также с геометрией Wiper, которая повышает качество обрабатываемой поверхности.

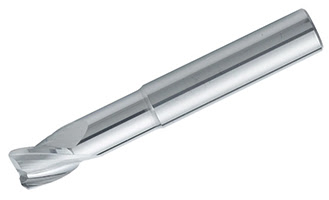

Твердосплавная фреза серии AAL153 для чистовой/черновой обработки алюминия
Фреза твердосплавная AAL153-CRFN3-120-070-020
- Диаметр фрезы — 12 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 3
- Радиус при вершине — 0,2 мм
- Длина фрезы — 120 мм
Фреза твердосплавная AAL153-BNFN2-160-070-800
- Диаметр фрезы — 16 мм
- Профиль фрезы — сферический
- Число зубьев — 2
- Радиус при вершине — 8 мм
- Длина фрезы — 120 мм

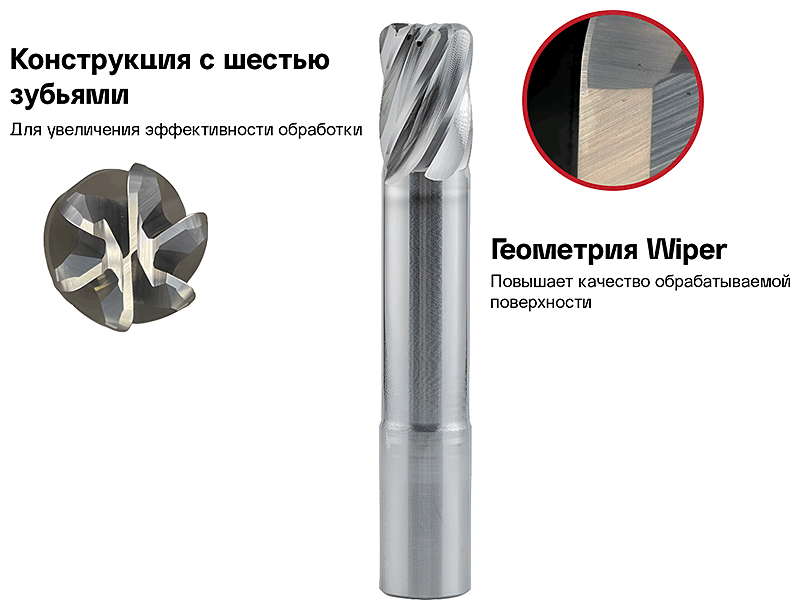

Фрезы ALL153 с шестью зубьями — выбор для лучшего качества поверхности и эффективного фрезерования.

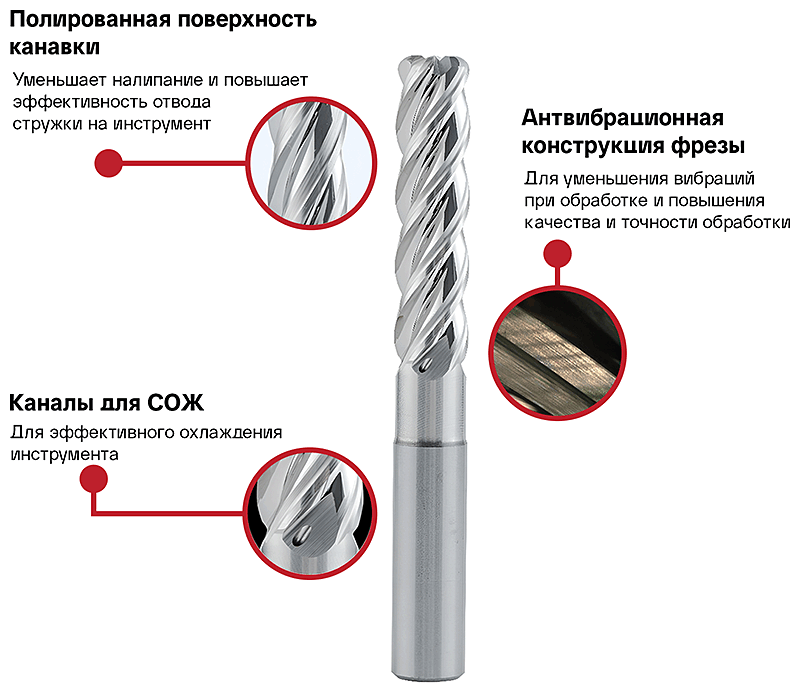

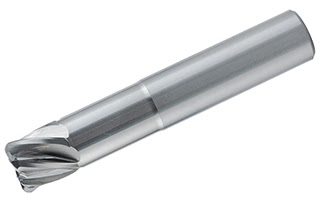

Твердосплавная фреза серии AAL153 для чистовой/черновой обработки алюминия с шестью зубьями
Фреза твердосплавная AAL153-CRFN6-160-042-300
- Диаметр фрезы — 16 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 6
- Радиус при вершине — 3 мм
- Длина фрезы — 92 мм
Фреза твердосплавная AAL153-CRFN6-200-073-400
- Диаметр фрезы — 20 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 6
- Радиус при вершине — 4 мм
- Длина фрезы — 125 мм
Фреза твердосплавная AAL153-CRFN6-160-065-400-IC
- Диаметр фрезы — 16 мм
- Профиль фрезы — радиус при вершине
- Число зубьев — 6
- Радиус при вершине — 4 мм
- Длина фрезы — 115 мм
- Каналы для СОЖ
Расширение линейки корпусных фрез со сменными пластинами
Добавлена новая серия корпусных фрез High Feed для фрезерования на высоких подачах FS30 со сменными пластинами LNMX, подходящими для работы с любыми материалами и в различных условиях. Усиленная конструкция фрез обеспечивает высокий уровень безопасности обработки на высоких скоростях.
Серия корпусных фрез FS30 для высокоскоростной (High feed) обработки
Разнообразная линейка корпусов фрез FS30 позволяет подобрать нужный инструмент под любые задачи. Для надежности работы на высоких подачах фрезы серии FS30 имеют повышенную прочность конструкции, усиленные винты и улучшенное посадочное место под режущую пластину.

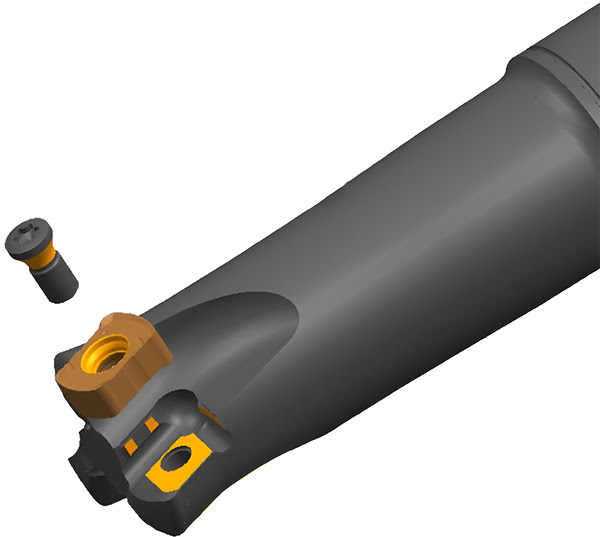

Корпусная фреза серии FS30 со сменными пластинами
Корпус фрезы FS30-D020C20-Z03LN09-S
- Диаметр фрезы — 20 мм
- Количество пластин — 3
- Длина фрезы — 130 мм
- Посадка — цилиндрическая
Корпус фрезы FS30-D040M16-Z04LN12
- Диаметр фрезы — 40 мм
- Количество пластин — 4
- Длина фрезы — 45 мм
- Посадка — резьба
Корпус фрезы FS30-D063N22-Z05LN15
- Диаметр фрезы — 63 мм
- Количество пластин — 5
- Длина фрезы — 40 мм
- Посадка — насадная
Пластины LNMX для корпусных фрез серии FS30

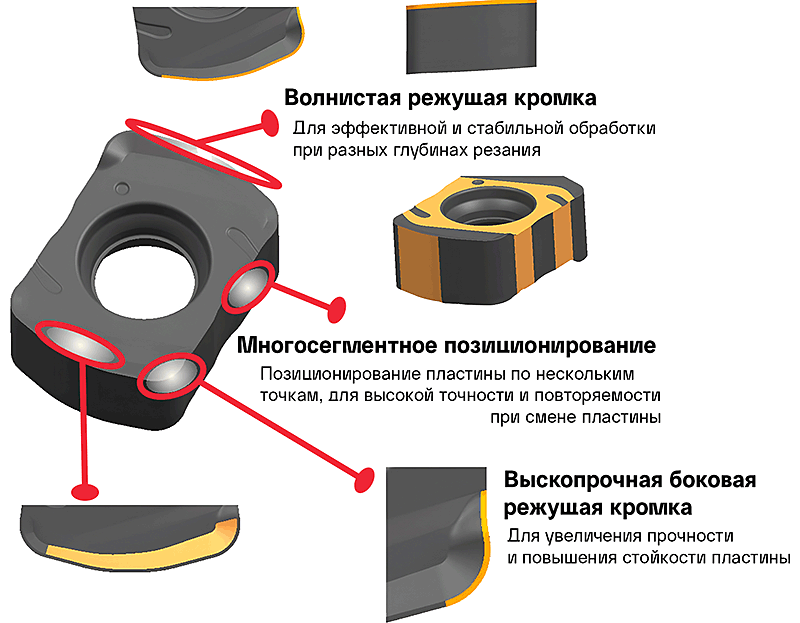

Двухсторонняя фрезерная пластина LNMX для высокоскоростной обработки имеет увеличенную опорную поверхность, позиционирование осуществляется по нескольким точкам — это обеспечивает высокую точность и повторяемость при замене пластины.
Пластина LNMX для корпусных фрез серии FS30
Ассортимент фрезерных пластин LNMX включает различные геометрии, предназначенные для выполнения операций на высоких подачах, что позволяет подобрать оптимальный инструмент для решения разнообразных задач.
Геометрия пластин LNMX
| Для легкой и средней обработки | Для средней и получерновой обработки | Для тяжелой черновой обработки |
|
|
|
| Пластины с геометрией MZOS | Пластины с геометрией MZST | Пластины с геометрией MZPR |
|
|
|
| Низкие силы резания, для обработки нержавеющей стали и титановых сплавов. | Высокая стабильность обработки при неблагоприятных условиях работы. | Прочная режущая кромка для черновой обработки. |
Токарный инструмент для обработки малых диаметров
Добавлены новые державки NSPI и пластины для наружного точения малых диаметров, а также мини-резцы для нарезания канавок, резьбы и растачивания внутренних диаметров.
Линейка инструмента для мелкоразмерной обработки включает токарные державки и разнообразные пластины, предназначенные для операций по отрезке, обработке канавок и нарезанию резьбы.
К одной державке подходят пластины для различных операций, что значительно упрощает выбор инструмента.

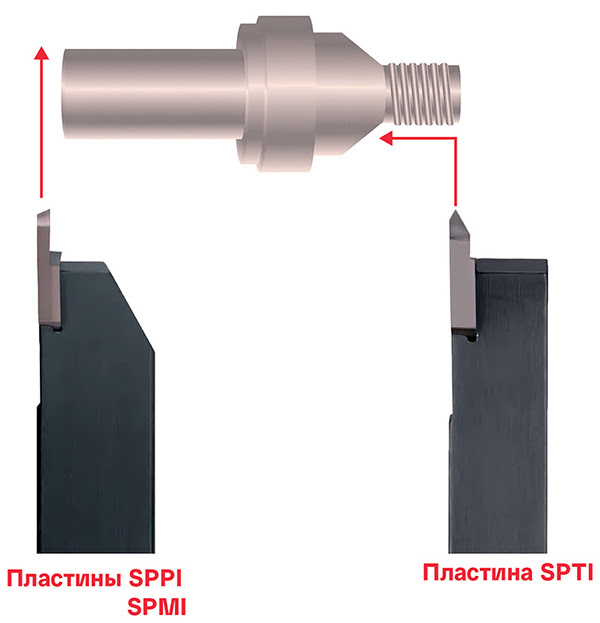

Пластины SPPI, SPMI и SPTI на державке серии NSPI

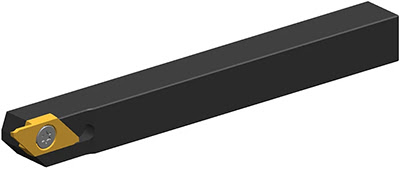

Токарная державка для пластин SPPI, SPMI и SPTI.
Размеры сечения: 10x10; 12x12; 16x16; 20x20.

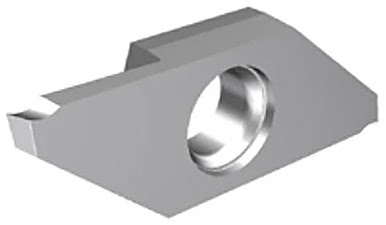

Канавочная, отрезная пластина SPPI
Используется для отрезки или обработки канавок.
Доступная ширина канавок: 1, 1.5 и 2 мм.
Диаметр отрезки: 12-16 мм.
Пластины SPPI имеют три разных геометрии:
- PAPM — острая кромка, отсутствие радиуса при вершине;
- PCPM — большой передний угол, хорошая острота и малый радиус 0.03 мм;
- PBPM – прочная режущая кромка, небольшой передний угол и большой радиус 0.08 мм.
Канавочная, отрезная пластина SPMI
Используется для отрезки или обработки канавок.
Доступная ширина канавок: 1, 1.5 и 2 мм.
Диаметр отрезки: 6–16 мм.
Пластины SPMI имеют геометрию PDPM/PEPM с большим передним углом и радиусом 0.05 мм.
Пластины для наружной резьбы SPTI
Применяются для нарезания резьбы с неполным профилем 60° и 55°.
Диапазон шага резьбы для 60°:
-
0.2 – 1.5 мм;
-
64 – 18 TPI.
Диапазон шага резьбы для 55°: 40 – 16 TPI.
Токарные твердосплавные мини-резцы
Мини-резцы из твердого сплава применяют для растачивания, обработки канавок и нарезания внутренней резьбы в небольших отверстиях с минимальным диаметром 1,5-8 мм.
Твердосплавные мини-резцы можно использовать на любом токарном станке, мини-резец устанавливается в специальную втулку и фиксируется двумя винтами, сама втулка устанавливается в соответствующий токарный блок.

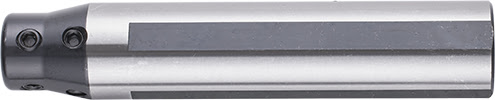

Втулка переходная для мини-резца
Расточные твердосплавные мини-резцы
MKVH — твердосплавный мини-резец для чернового растачивания с углом в плане 95°. Минимальный диаметр растачиваемых отверстий 1–6 мм.
MKPO — мини-резец для прямого и контурного профильного растачивания с главным углом в плане 93°. Минимальный диаметр растачиваемых отверстий 3–8 мм.
MKFO — мини-резец для растачивания и обработки фасок под углом 45°.
Мини-резец расточной MKVHR-010-030-005-NS
- Сечение хвостовика — Ø4 мм.
- Длина мини-резца — 40 мм.
- Особенности — обработка нержавеющей стали, прочная кромка.
Мини-резец расточной MKVHR-050-150-020-HS
- Сечение хвостовика — Ø6 мм.
- Длина мини-резца — 50 мм.
- Особенности — обработка нержавеющей стали, прочная кромка.
Мини-резец расточной MKPOR-080-250-010-NS
- Сечение хвостовика — Ø8 мм.
- Длина мини-резца — 60 мм.
- Особенности — обработка нержавеющей стали.
Мини-резец фасочный MKFOR-060-150-020-NS
- Сечение хвостовика — Ø8 мм.
- Длина мини-резца — 60 мм.
- Особенности — обработка нержавеющей стали.
Резьбовые и канавочные мини-резцы
MKKO — мини-резец для точения прямых канавок шириной 0.5 — 2.5 мм. Возможная глубина канавок 1–3 мм. Минимальный диаметр отверстий 3–8 мм.
MKTK — мини-резец для обработки торцевых канавок шириной 0.5–3 мм. Глубина канавки 1–6 мм. Минимальный диаметр отверстий 6–10 мм.
MKRE — твердосплавные мини-резец для обработки резьбы с неполным профилем 55° и 60°. Минимальный диаметр отверстий 1.5–8 мм.
Мини-резец канавочный MKKOR-030-050-050-NS
- Минимальный диаметр обработки — 3 мм.
- Ширина канавки — 0.5 мм.
- Длина мини-резца — 40 мм.
- Особенности — обработка нержавеющей стали.
Мини-резец канавочный MKKOR-050-050-200-HS
- Минимальный диаметр обработки — 5 мм.
- Ширина канавки — 2 мм.
- Длина мини-резца — 40 мм.
- Особенности — обработка закаленной стали.
Мини-резец торцеканавочный MKTKR-080-220-150-NS
- Минимальный диаметр обработки — 8 мм.
- Ширина канавки — 1.5 мм.
- Длина мини-резца — 50 мм.
- Особенности — обработка нержавеющей стали.
Мини-резец резьбовой MKRER-031-120-600-N
- Минимальный диаметр обработки — 3.1 мм.
- Уголь профиля резьбы — 60°.
- Длина мини-резца — 50 мм.
- Особенности — обработка нержавеющей стали.
