Универсальные токарные центры с основным шпинделем и контршпинделем, оборудованные осью Y от Haas Automation
Токарные центры Haas серии DS-30 с возможностью использования оси Y с основным шпинделем и контршпинделем комплектуются осью Y, осью C и приводными инструментами для создания мощного универсального токарного станка для любого цеха. Противоположные шпиндели поддерживают полностью синхронизированную обработку, а также обеспечивают мгновенное переключение детали для сокращения времени цикла. Токарные станки с возможностью использования оси Y обеспечивают перемещение по оси Y 120 мм (±51 мм от осевой линии) для нецентрального фрезерования, сверления и нарезания резьбы; стандартно комплектуются приводными инструментами с высоким крутящим моментом и осью C с сервоприводом для универсальной возможности использования 4-й оси. Доступны как стандартные, так и сверхскоростные модели.

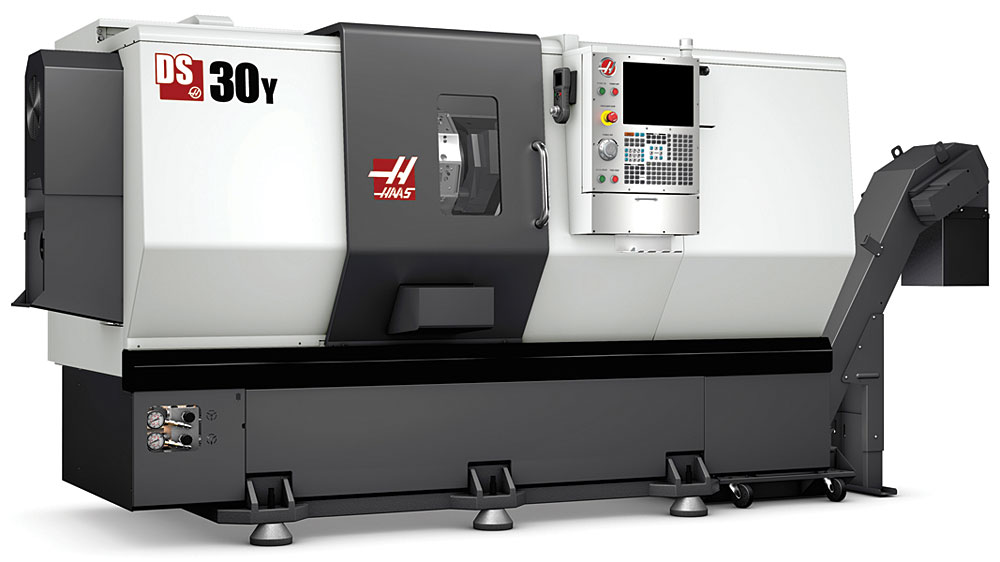

Стандартный DS-30Y обладает максимальной режущей способностью 457x584 мм и оборудован 12-позиционной гибридной головкой BOT/VDI. Основной шпиндель A2-6 обладает гидравлическим патроном диаметром 210 мм и оснащен векторным приводом мощностью 22,4 кВт. Вспомогательный шпиндель A2-5 также оснащен гидравлическим патроном диаметром 210 мм и векторным приводом мощностью 14,9 кВт. Оба шпинделя вращаются со скоростью 4000 об/мин, обладают диаметром прутка 51 мм. Скорость быстрых перемещений равна 24 м/мин по осям X и Z и 18 м/мин по оси Y.

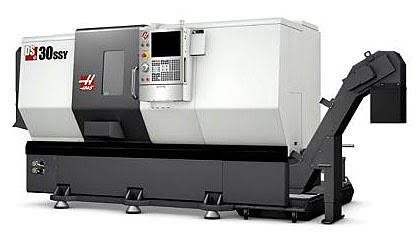

Сверхскоростной Haas DS-30SSY обладает максимальной режущей способностью 406x584 мм и оборудован 24-позиционной гибридной головкой BOT/VDI. Основной шпиндель A2-6 обладает гидравлическим патроном диаметром 210 мм и оснащен векторным приводом мощностью 22,4 кВт. Вспомогательный шпиндель A2-5 также оснащен гидравлическим патроном диаметром 211 мм и векторным приводом мощностью 14,9 кВт. Оба шпинделя вращаются со скоростью 4800 об/мин, обладают диаметром прутка 51 мм. Скорость быстрых перемещений равна 24 м/мин по оси X, 30 м/мин по оси Z и 18 м/мин по оси Y.
Оба станка обеспечивают наибольший диаметр устанавливаемого изделия 806 мм над передней защитной стенкой и 527 мм над поперечным суппортом. Стандартное оснащение включает приводные инструменты с высоким крутящим моментом с осью C, систему жесткого нарезания резьбы, ориентирование шпинделя, 15-дюймовый цветной жидкокристаллический дисплей и подключение через USB-порт. Доступны высокопроизводительные дополнительные возможности, которые включают конвейер ленточного типа для удаления стружки, автоматическую измерительную головку, автоматический приемник деталей, систему СОЖ высокого давления и многое другое.
Токарные центры серии DS-30, созданные в США компанией Haas , заняли свое место во всемирной сети представительств Haas — самой крупной сети обслуживания и поддержки в отрасли.
