Нарезание резьбы резьбофрезой AdvaCut
Твердосплавные резьбофрезы — универсальный и высокопроизводительный инструмент для нарезания резьбы в различных видах деталей.
В отличие от метчиков, одной резьбофрезой можно нарезать резьбу в глухих и сквозных отверстиях, обрабатывать наружные и внутренние диаметры, нарезать правую и левую резьбу.
Главным требованием к использованию резьбофрезы является наличие станка с ЧПУ, с возможностью перемещений по винтовой интерполяции. Применение резьбофрез на универсальных станках или вручную невозможно.
Метчик / раскатник

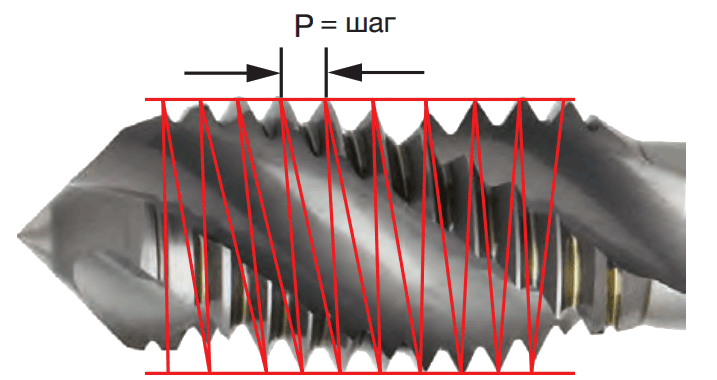

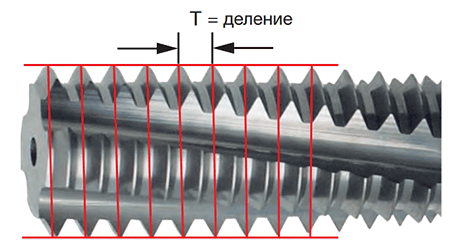

Красные линии отображают угол шага резьбы на метчике. Спираль формирует резьбу в детали.
Резьбофреза
Красные линии отображают, что у резьбофрезы нет спирали. Шаг резьбы задается станком с ЧПУ движением по оси Z.
Преимущества резьбофрезерования
- Одной резьбофрезой можно обрабатывать разные диаметры, если шаг резьбы не меняется.
- Одна и та же резьбофреза подходит для левой и правой резьбы и может быть использована для внутренней и наружной резьбы.
- Отсутствует проблема со стружкой, так как при фрезеровании образуется короткая стружка, которая легко ломается.
- Благодаря формированию короткой стружки нет необходимости использовать СОЖ, стружка легко удаляется сжатым воздухом, даже при работе с вязкими материалами.
- Возможно нарезание глухой резьбы практически до полного дна отверстия.
- В случае поломки инструмента, резьбофрезу можно легко удалить из отверстия детали.
Виды резьбофрез
-

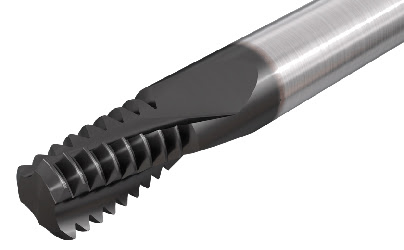

Полновитковая резьбофреза
Обладает прочной и жесткой конструкцией. Может применяться для нарезания резьбы за один проход на всю глубину отверстия.
-

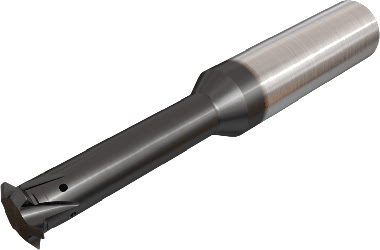

Одновитковая резьбофреза
Одновитковая резьбофреза может быть с неполным и полным профилем. Резьбофреза с неполным профилем нарезает резьбу с разными шагами в пределах своего диапазона. Например, резьбофреза с шагом 1.0 мм, может нарезать резьбу с диапазоном шага 0.5–1.0 мм. Благодаря конструкции снижена нагрузка на режущий зуб, что позволяет формировать высококачественную резьбу.
-

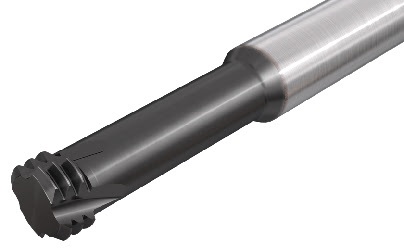

Трехвитковая резьбофреза
Имеет короткую рабочую часть, благодаря которой обеспечиваются низкие усилия резания. Может применяться для нарезания резьбы в тонкостенных деталях с нежестким зажимом.
-

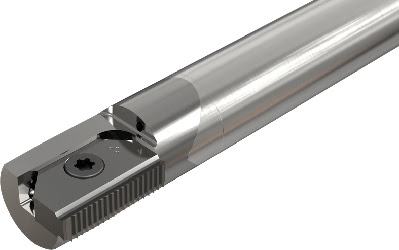

Резьбофреза со сменными пластинами
Резьбофрезы со сменными пластинами — высокопроизводительное и экономичное решение. На один корпус резьбофрезы можно установить сменные пластины с разным диапазоном шагов и с разным стандартом резьбы: от метрической до различной трубной резьбы.
Образование резьбы при фрезеровании
-

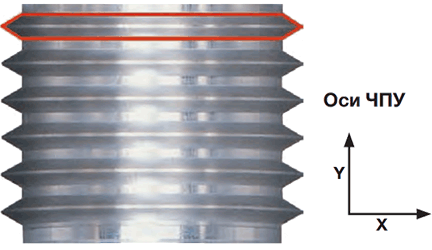

Профиль резьбы без осевой подачи станка
Формируется профиль канавок без шага. Образуется нефункциональная резьба.
-

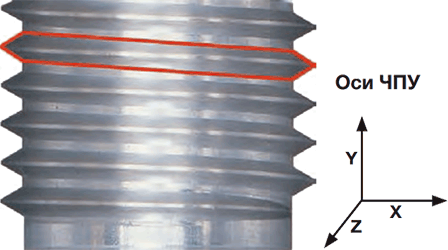

Профиль резьбы с осевой подачей станка.
Формируется требуемый шаг резьбы путем дополнительного программирования оси Z.

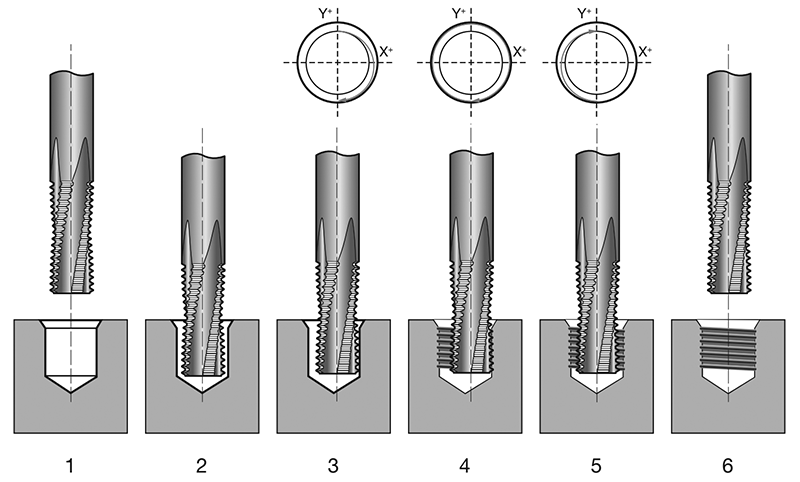

Описание процесса резьбофрезерования
- Выход на стартовую позицию
- Ввод резьбофрезы в отверстие на всю глубину резьбы
- Врезание резьбофрезы на 180°
- Полный оборот резьбофрезы на 360°
- Выход из зоны фрезерования
- Выход из отверстия в начальную точку
Ошибки и решение проблем при резьбофрезеровании
Отклонения от допуска резьбы
Неправильная коррекция на радиус инструмента в ЧПУ-программе и следовательно неправильная траектория фрезерования. Скорректировать радиус фрезерования для достижения точного размера резьбы.
Формируется коническая резьба
- Высокая подача. Уменьшить подачу.
- Выбрана траектория попутного фрезерования при большой длине фрезерования, что могло привести к отгибанию резьбофрезы. Изменить направление фрезерования на встречное.
Плохое качество резьбы
- Высокая скорость резания. Скорректировать режимы резания.
- Нежесткое крепление заготовки или инструмента. Проверить крепление инструмента и заготовки.
Поломка инструмента
- Ошибки в программе ЧПУ. Проверить ЧПУ программу.
- Высокие режимы резания. Скорректировать режимы резания.
