  1. Выбор токарного режущего инструмента
  2. Канавочные пластины «собачья косточка»
  3. Треугольные пластины для корпусных канавочных резцов
  4. Канавочные пластины в форме параллелограмма

Выбор токарного режущего инструмента

При выборе токарного режущего инструмента для обработки канавок следует учесть несколько основных моментов, которые будут определять характеристики корпуса канавочного резца и пластины к нему:

  • ширина канавки,
  • глубина и расположение канавки.
  • Ширина режущей части резца должна быть меньше или равна ширине канавки, которую необходимо обработать. В первом случае (когда ширина меньше), канавка по всей ширине может быть обработана за несколько проходов инструмента, во втором – за один проход:

    Обработка наружной канавки
    Обработка наружной канавки

    С одной стороны — чем больше ширина режущей части резца — тем лучше. Более широкий резец позволит обработать канавку за меньшее количество проходов (в идеале — за один), соответственно, будут меньше затраты времени на холостые перемещения резца, выше производительность.

    С другой — необходимо помнить об ограничениях оборудования, на котором предполагается выполнять обработку: мощность и крутящий момент шпинделя станка должны быть достаточны для работы канавочным резцом большой ширины. Также нужно учитывать конфигурацию детали. Например, при обработке канавок на нежестких длинных деталях небольшого диаметра, как правило, используют инструмент меньшей ширины.

    Для операции отрезки предпочтительнее резец с минимальной шириной режущей части. Это позволяет уменьшить часть материала заготовки, которая просто переходит в стружку при&nbs['отрезке.

    Бывают разные виды канавочных резцов: у одних максимальная глубина обработки ограничивается конструкцией корпуса резца, у других — пластины. В любом случае корпус резца с установленной пластиной должен позволять работать на глубину большую, чем глубина канавки, которую требуется изготовить. При отрезке же рабочая глубина должна быть достаточно большой, чтобы пересечь ось вращения отрезаемой детали:

    Обработка внутренней канавки
    Обработка внутренней канавки

    При выборе инструмента для обработки внутренних канавок необходимо также обратить внимание на минимальный диаметр отверстия, в котором может работать резец: значение минимального диаметра должно быть меньше диаметра отверстия с канавкой. Кроме того, рабочего вылета резца должно хватать для захода в отверстие с канавкой вдоль оси заготовки.

    Для выбора резца для обработки торцовых канавок важными параметрами являются минимальный и максимальный диаметры работы инструмента: для начала изготовления требуемой канавки инструмент должен начать врезаться в заготовку на диаметре между минимальным и максимальным:

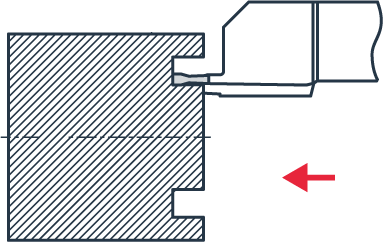

    Обработка торцовой канавки
    Обработка торцовой канавки

    Производители режущего инструмента предлагают большое разнообразие решений для обработки канавок и отрезки. Важно отметить, что корпуса резцов и пластины от разных производителей могут быть внешне похожи, но, как правило, несовместимы. Это означает, что нельзя приобрести корпус резца одного производителя, пластину — другого, и быть уверенным, что они подойдут друг к другу. Более того, похожий внешне инструмент одного производителя, но разных серий, также может быть несовместим.

    Обозначения корпусов резцов и пластин разных производителей не стандартизированы, могут существенно отличатся. В то же время производители инструмента в обозначения часто закладывают его основные характеристики (размеры).

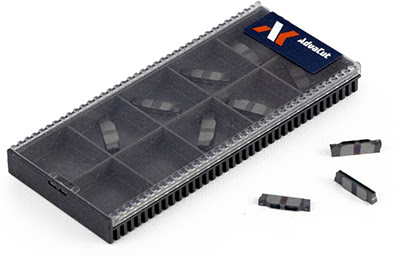

    Пластины для обработки канавок
    Пластины для обработки канавок

    Можно выделить несколько распространенных видов инструмента для обработки канавок (отрезки), отличающихся формой режущей пластины:

    На примере нескольких корпусов и пластин одного производителя разберем, какая информация зашифрована в их обозначениях и на что необходимо обратить внимание для определения совместимости корпусов резцов и пластин.


    Канавочные пластины «собачья косточка»

    Пластина и державка

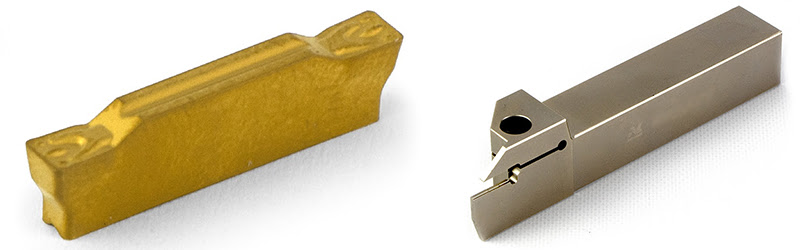

    Пластина KPO200020-N00-KAOK-CC1025 (слева) и державка NKPO2020R-200T14 (справа)

    Рассмотрим элементы обозначения пластины KPO200020-N00-KAOK-CC1025 и корпуса канавочного резца для наружной обработки (канавочной державки) NKPO2020R-200T14. А на примере корпуса канавочного резца для внутренней обработки (канавочной оправки) VKPO2520R-200T05 и корпуса резца для обработки торцовых канавок (торцеканавочной державки) TKPO2525L-200T12-90 разберем отличия элементов обозначения для данных видов корпусов.

    Элемент
    обозначения
    Описание Рисунок
    KPO200020-N00-KAOK-CC1025
    KPO Серия инструмента
    200 Ширина режущей части CW=2 мм
    020 Радиус при вершине RE=0,2 мм
    N Нейтральное исполнение пластины
    00 Угол наклона режущей кромки PSIRR/L=0° (нет наклона)
    KAOK Обозначение геометрии
    CC1025 Обозначение сплава
    NKPO2020R-200T14 (VKPO2520R-200T05) (TKPO2525L-200T12-90)
    N Вид обработки:
    N – Наружная обработка ;
    V – Внутренняя обработка;
    T – Обработка торцовых канавок.
    KPO Серия инструмента

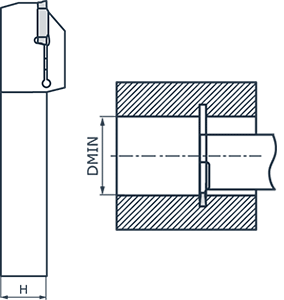

    20 Высота державки или минимальный диаметр отверстия:
    – для NKPO2020R-200T14 H=20 мм ;
    – для VKPO2520R-200T05 DMIN=25 мм;
    – для TKPO2525L-200T12-90 H=25 мм.

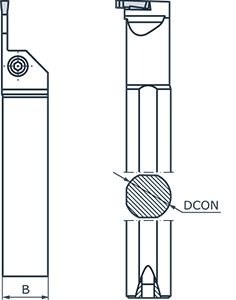

    20 Ширина державки или диаметр хвостовика:
    – для NKPO2020R-200T14 B=20 мм;
    – для VKPO2520R-200T05 DCON=20 мм;
    – для TKPO2525L-200T12-90 B=25 мм.
    R Исполнение корпуса резца:
    R — правое ;
    L — левое.
    200 Ширина режущей части пластины CW=2 мм
    T14 Максимальная глубина канавки:
    – для NKPO2020R-200T14 CDX=14 мм ;
    – для VKPO2520R-200T05 CDX=5 мм;
    – для TKPO2525L-200T12-90 CDX=12 мм.
    Доп. информация. Для TKPO2525L-200T12-90 — минимальный диаметр врезания для торцеканавочных резцов DMIN1=90 мм.

    Информация об обозначении пластин, которые подходят к определенным корпусам резцов, может содержаться, например, в каталоге производителя режущего инструмента. В большинстве случаев для одного корпуса подходят пластины одного типа (серии) — одной ширины режущей части.

    В рассматриваемых примерах в обозначениях и пластин, и корпусов присутствует обозначение их серии «KPO», а также указывается ширина режущей части пластины «200» (то есть CW=2 мм). Серия и ширина одинаковы, следовательно, можно сделать вывод, что пластина KPO200020-N00-KAOK-CC1025 подходит для установки во все три корпуса: NKPO2020R-200T14, VKPO2520R-200T05, TKPO2525L-200T12-90.

    Необходимо добавить, что для отрезки часто могут применяться пластины с углом наклона режущей кромки, который не равен нулю. В таком случае необходимо правильно выбрать исполнение пластины в соответствии с задачей.

    Исполнение корпуса резца также нужно выбирать в соответствии с тем, как и какую обработку им планируется выполнять.


    Треугольные пластины для корпусных канавочных резцов

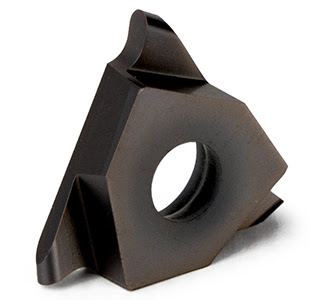

    Пластина KPT22-200100-R00-KTPR-CP1130
    Пластина KPT22-200100-R00-KTPR-CP1130

    Обозначение треугольной пластины рассмотрим на примере KPT22-200100-R00-KTPR-CP1130, а подходящие для ее установки канавочной державки и оправки — на примере NKPT2020R-22B и VKPT3525L-22.

    Элемент
    обозначения
    Описание Рисунок
    KPT22-200100-R00-KTPR-CP1130
    KPO Серия инструмента
    22 Размер пластины IC=12,7 мм
    200 Ширина режущей части CW=2 мм
    100 Радиус при вершине RE=1 мм
    R Правое исполнение пластины
    00 Угол наклона режущей кромки PSIRR/L=0° (нет наклона)
    KTPR Обозначение геометрии — пластина для профильной обработки
    CP1130 Обозначение сплава
    NKPT2020R-22B (VKPT3525L-22)
    N Вид обработки:
    N — наружная обработка ;
    V — внутренняя обработка.
    KPT Серия инструмента

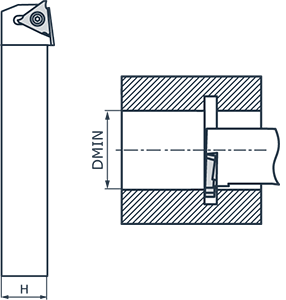

    20 Высота державки или минимальный диаметр отверстия:
    – для NKPT2020R-22B H=20 мм ;
    – для VKPT3525L-22 DMIN=35 мм.

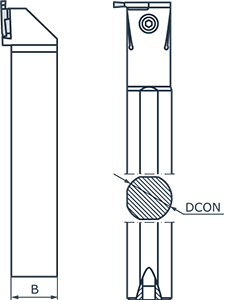

    20 Ширина державки или диаметр хвостовика:
    – для NKPT2020R-22B B=20 мм ;
    – для VKPT3525L-22 DCON=25 мм.
    R Исполнение корпуса резца:
    R — правое ;
    L — левое.
    22 Размер пластины IC=12,7 мм

    Доп. информация. Диапазон ширины пластины:

    • A — пластины с обозначением размера «16» с шириной режущей части 0,5 мм ≤ CW ≤ 3 мм;
    • B — пластины с обозначением размера «22» с шириной режущей части 1 мм ≤ CW < 2,5 мм;
    • C — пластины с обозначением размера «22» с шириной режущей части 2,5 мм ≤ CW < 3,3 мм;
    • D — пластины с обозначением размера «22» с шириной режущей части 3,3 мм ≤ CW < 4,8 мм.

    Для определения совместимости пластины и корпуса резца серии «KPT» необходимо учитывать размер пластины (он должен быть одинаков) и, если указан, диапазон ширины пластины.

    Кроме того, для канавочной державки правого исполнения подходят пластины правого исполнения, для державок левого исполнения — пластины левого исполнения.

    Пластина KPT22-200100-R00-KTPR-CP1130 и державка NKPT2020R-22B относятся к одной серии «KPT», размер пластины «22», имеют правое исполнение. Ширина режущей части пластины CW=2 мм, что входит в диапазон «B». Следовательно, державка и пластина совместимы.

    Для оправок правого исполнения подходят пластины левого исполнения, для оправок левого исполнения — пластины правого исполнения.

    Пластина KPT22-200100-R00-KTPR-CP1130 и оправка VKPT3525L-22 относятся к одной серии «KPT», размер пластины «22», пластина имеет правое исполнение, оправка — левое. Следовательно, оправка и пластина совместимы.


    Канавочные пластины в форме параллелограмма

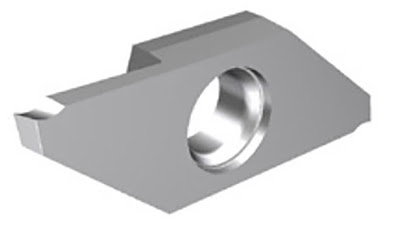

    Пластина SPPI-100008-3R-N00-PBPM-CP1315
    Пластина SPPI-100008-3R-N00-PBPM-CP1315

    В качестве примера пластины в форме параллелограмма выберем SPPI-100008-3R-N00-PBPM-CP1315, а державку, подходящую для установки данной пластины, возьмем NSPI2020JY-3R.

    Элемент
    обозначения
    Описание Рисунок
    SPPI-100008-3R-N00-PBPM-CP1315
    SPPI Серия пластин
    100 Ширина режущей части CW=1 мм
    008 Радиус при вершине RE=0,08 мм
    3 Размер пластины W1=3 мм
    R Правое исполнение пластины
    N Направление угла наклона режущей кромки N — нейтральное (нет наклона)
    00 Угол наклона режущей кромки PSIRR/L=0° (нет наклона)
    PBPM Обозначение геометрии
    CP1315 Обозначение сплава
    NSPI2020JY-3R
    NSPI Серия — корпуса резцов для наружной обработки
    20 Высота державки H=20 мм
    20 Ширина державки B=20 мм
    JY Длина державки LF=120 мм
    3 Размер пластины W1=3 мм
    R Правое исполнение корпуса резца

    Для державок и пластин серии SP*I совместимость определяется размером пластины и исполнением: для державки правого исполнения подходят пластины правого исполнения, для державок левого исполнения — пластины левого исполнения. Пластина SPPI-100008-3R-N00-PBPM-CP1315 и державка NSPI2020JY-3R относятся к одной серии, размер и исполнение совпадают «3R».
