Фрезы для высокоскоростной обработки — серия FS30

Сталь

P

— основная обработка — возможная обработка

Нержавеющая

M

Чугун

K

Цветные металлы

N

Жаропрочные сплавы

S

Материалы высокой твердости

H

Обозначение

Твердый сплав

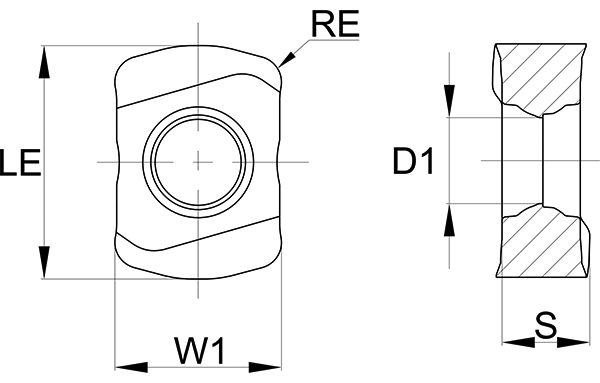

Размеры (мм)

CVD

PVD

CC1115

CC2040

CC3115

CA1020

CP2035

CP2340

CP3025

CP5030

CP5330

LE

W1

S

D1

RE

Легкая обработка

LNMX090603-MZOS

■

■

□

■

■

■

□

■

9

6,3

3,4

3,3

1

LNMX120705-MZOS

□

■

□

■

□

□

■

11,9

9,1

4,2

4

1,5

Общая обработка

LNMX090603-MZST

■

■

■

■

■

■

■

■

■

9

6,3

3,4

3,3

1

LNMX120705-MZST

■

■

■

■

■

■

■

■

11,9

9,1

4,2

4

1,5

LNMX151106-MZST

■

■

■

■

□

■

□

14,5

11,1

5,7

5,9

1,5

Тяжелая обработка

LNMX090603-MZPR

■

■

■

9

6,3

3,4

3,3

1

LNMX120705-MZPR

■

■

■

11,9

9,1

4,2

4

1,5

LNMX151106-MZPR

■

■

■

14,5

11,1

5,7

5,9

1,5

■ — стандартная программа, □ — уточняйте возможность поставки

Описание геометрии пластин

Геометрия	Сечение	Описание
MZOS		Геометрия обеспечивает низкие силы резания. Подходит для обработки нержавеющей стали, сплавов титана.
MZST		Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку.
MZPR		Пластины с данной геометрией имеют прочная режущую кромку. Подходят для тяжелых условий обработки.

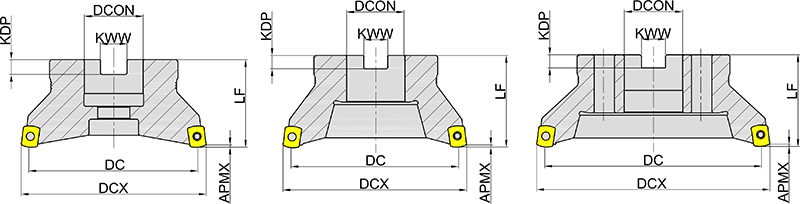

Корпуса фрез серии FS30 насадные

■ — стандартная программа, □ — уточняйте возможность поставки

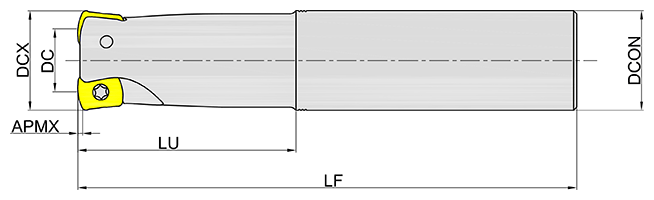

Корпуса фрез серии FS30 с цилиндрическим хвостовиком

■ — стандартная программа, □ — уточняйте возможность поставки

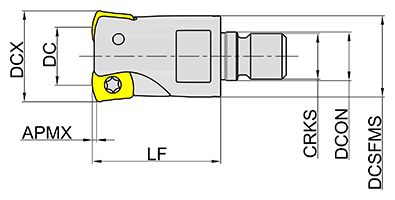

Корпуса фрез серии FS30 с резьбой

■ — стандартная программа, □ — уточняйте возможность поставки

Запасные части

Пластина	Винт	Ключ
LNMX09***-MZ...	VT-030-065	KK-008
LNMX12***-MZ...	VT-035-080-02	KK-010
LNMX15***-MZ...	VT-050-143	KK-020

Режимы резания

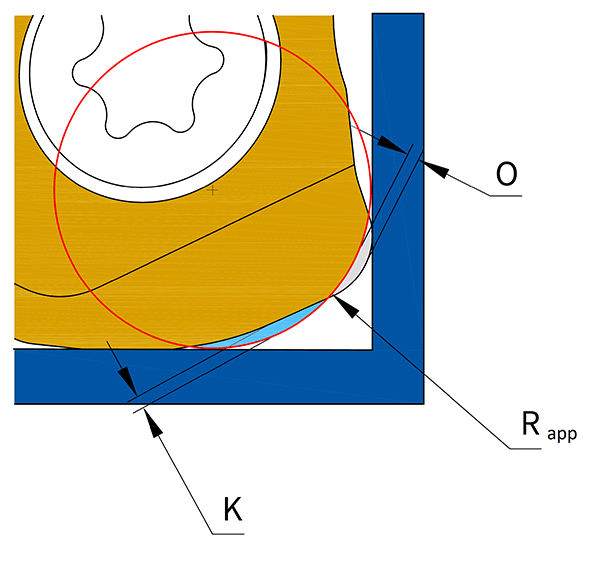

Данные для программирования

	Пластина	Приблизительный радиус R app (мм)	Необработанный участок K (мм)	Врезание O (мм)
	LNMX09***-MZ…	1,6	0,56	0
		1,9 (рекомендуется)	0,47	0
		2,2	0,37	0,05
		2,5	0,28	0,14
	LNMX12***-MZ…	2,4	0,65	0
		2,7 (рекомендуется)	0,54	0
		3	0,43	0,04
		3,3	0,32	0,12
	LNMX15***-MZ…	2,5	0,87	0
		2,8 (рекомендуется)	0,79	0
		3,1	0,7	0,05
		3,4	0,62	0,11

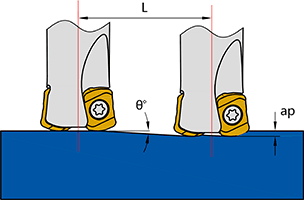

Параметры спирального и наклонного врезания – FS30

Пластина	Диаметр DCX	Наклонное врезание			Спиральное врезание
		Максимальный угол врезания θ (°)	Максимальная глубина резания a p (мм)	Минимальная длина врезания при максимальной глубине резания (a p ) L (мм)	HD min (мм)	HD max (мм)
LNMX09***-MZ…	16	2	1	29	23	30
	17	1,8	1	32	25	32
	18	1,7	1	34	27	34
	20	1,5	1	38	31	38
	21	1,4	1	41	33	40
	25	1,1	1	52	41	48
	26	1,1	1	52	43	50
	32	0,8	1	72	55	62
	35	0,8	1	72	61	68
	40	0,7	1	82	71	78
	50	0,5	1	115	91	98
	52	0,5	1	115	95	102
	63	0,4	1	143	117	124
LNMX12***-MZ…	25	1,3	1,5	66	35	48
	26	1,3	1,5	66	37	50
	32	1,2	1,5	72	49	62
	35	1,1	1,5	78	55	68
	40	1,1	1,5	78	65	78
	50	0,9	1,5	95	85	98
	52	0,9	1,5	95	89	102
	63	0,75	1,5	115	111	124
	80	0,55	1,5	156	145	158
	100	0,45	1,5	191	185	198
	125	0,35	1,5	246	235	248
LNMX15***-MZ…	32	1,1	2	104	45	62
	40	0,8	2	143	61	78
	50	0,6	2	191	81	98
	63	0,45	2	255	107	124
	80	0,35	2	327	141	158
	100	0,25	2	458	181	198
	125	0,2	2	573	231	248
	160	0,15	2	764	301	318
	200	0,1	2	1146	381	398
