Пробивка отверстий в металле
Пробивка отверстий в металле осуществляется посредством координатного пробивного пресса — современного оборудования с числовым программным управлением (ЧПУ) и высокоточными позиционирующими механизмами.
Пробивка отверстий в металле производится следующим образом. Заготовка укладывается на стол пресса и жестко захватывается специальными зажимами. Лист перемещается в определенную позицию под револьвер, в который установлен пробивной инструмент. Его нижняя часть называется матрица, верхняя часть, пуансон, включает в себя прижимное кольцо — съемник. Съемник плотно прижимает лист к матрице, после чего происходит пробивка — пуансон выполняет в нем отверстие. Затем, под действием мощных возвратных пружин, он возвращается в исходное положение. Количество инструментов в револьвере может быть достаточно велико (до 32-х) , что позволяет очень быстро пробивать на одном листе отверстия различных размеров и форм. Индексный (поворотный) инструмент, который может быть установлен в револьвер, значительно расширяет возможности по пробивке некруглых отверстий и различных контуров.
Пробивка отверстий в металле как технология обладает несколькими важными преимуществами. Прежде всего, она позволяет обрабатывать металлический лист или изделие любой геометрии с высочайшей точностью — до 0,05 мм. Также металлопробивной станок отличается очень высокой производительностью. Пробивка на наиболее современном оборудовании данного типа производится со скоростью до 1500 ударов в минуту. Помимо перфорации, координатные пробивные прессы позволяют выполнять следующие виды операций:
- неполная пробивка;
- формовка;
- пуклевка.
Оборудование для пробивки отверстий в металле, предлагаемое компанией «Абамет»
Для таких операций, как пробивка отверстий в металле, компания «Абамет» предлагает высокотехнологичное оборудование торговой марки Abamet . Оно конструируется и изготавливается с учетом последних тенденций и достижений в металлообрабатывающей отрасли и станкостроении.

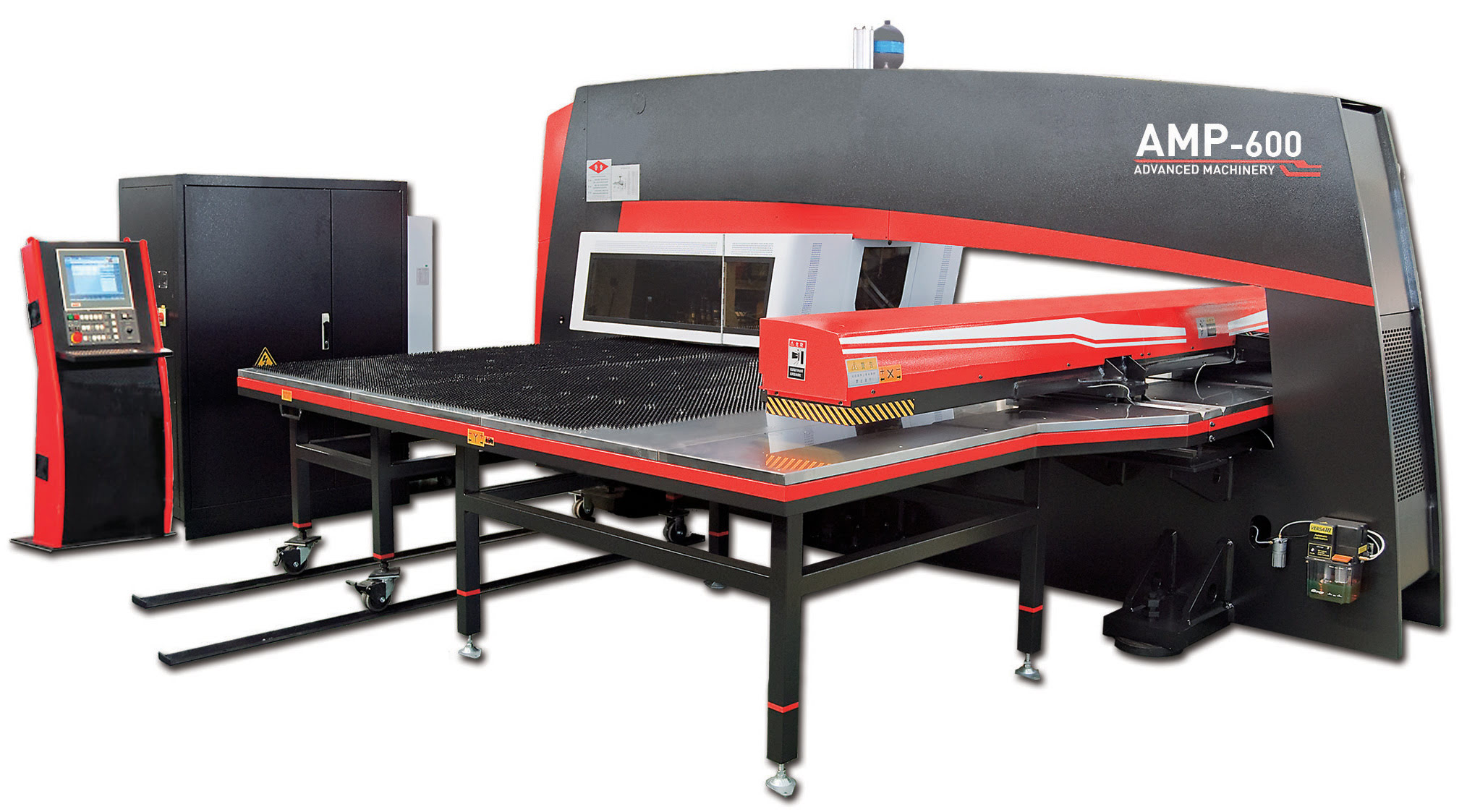

Гидравлические и электромеханические координатно-револьверные и комбинированные пробивные прессы с ЧПУ Abamet сочетают в себе высокую производительность, низкий уровень энергопотребления и неприхотливость в техническом обслуживании. Также данное оборудование обладает следующими достоинствами.
- Жесткая О-образная станина в процессе изготовления дважды подвергается вибрационной обработке для полного снятия внутренних напряжений, затем обрабатывается целиком на высокоточном крупногабаритном обрабатывающем центре, что в итоге обеспечивает высокую точность станка.
- Верхняя и нижняя плиты револьвера обрабатываются совместно, что позволяет обеспечить соосную работу пуансона и матрицы, значительно увеличить срок службы инструмента и повысить точность обработки деталей.
- Современные и надежные комплектующие немецких и японских производителей для пневматической и электрической систем обеспечивают высокую надежность и точность всего станка.
- Щеточный стол с подъемными пневматическими шариковыми поддержками листа уменьшает уровень шума во время перемещения листа, защищает поверхность листа от повреждений и царапин, а также снижает риск деформации листа.
- Станок оснащен функцией автоматической защиты зажимов от попадания в зону пробивки, что позволяет избегать повреждения инструмента и зажимов.
- Система поворота индексного инструмента предназначена для одновременного поворота пуансона и матрицы по командам системы ЧПУ. Система выполнена с применением прецизионных червячных редукторов, что обеспечивает высокую точность угла поворота инструмента.
Менеджеры компании «Абамет» подробно расскажут вам о возможностях оборудования Abamet , его особенностях и технологии пробивки листового металла. На все координатно-пробивные прессы с ЧПУ Abamet предоставляется официальная гарантия 24 месяца без ограничения времени эксплуатации.
