Электромеханический координатно-револьверный пробивной пресс AMPe-3000 с ЧПУ

Общие данные

Электромеханические координатно-револьверные пробивные прессы с ЧПУ модели AMPe-3000 являются следующим шагом в развитии технологии координатной пробивки и предназначены для пробивки, вырубки, резки, формовки и маркировки изделий из металлических листов.

В данных станках сконцентрированы передовые достижения в области станкостроения и многолетний опыт производства координатных пробивных прессов. В главном приводе используются два синхронизированных серводвигателя с высоким крутящим моментом, что обеспечивает высокую скорость пробивки при одновременной экономичности. Передовая конструкция координатного стола позволяет производить перемещения листа с высокими ускорениями и скоростями, что в результате значительно повышает производительность станка. Полностью щеточные столы обеспечивают снижение уровня шума, плавное перемещение листа. Автоматическая система смазки станка снижает трудоемкость обслуживания и уменьшает влияние «человеческого фактора».

Технические данные

• Максимальный размер обрабатываемого листа (без перехвата) — 1250 × 2500 мм
• Усилие пробивки — 300 kN (30 тонн)
• Толщина обрабатываемого листа (со щеточным столом) — 0,6 ... 3,2 мм
• Толщина листа (макс., с шариковым столом) — 6,4 мм
• Масса листа (макс.) — 100 кг
• Привод пробивного инструмента — электромеханический, с двумя серводвигателями
• Станина — замкнутая, О-образная
• Максимальная скорость перемещения листа по оси X — 120 м/мин
• Максимальная скорость перемещения листа по оси Y — 90 м/мин
• Максимальная диагональная скорость одновременного перемещения по осям Х и Y — 150 м/мин
• Привод перемещения листа по оси X — при помощи передачи шестерня-рейка
• Привод перемещения листа по оси Y — при помощи сдвоенных шариковых винтов
• Точность и скорость при пробивке отверстий:
  • максимальное отклонение положения отверстий по осям X и Y — ±0,1 мм
  • максимальная частота ударов (ходов) — 1500 уд/мин в режиме маркировки
  • максимальная частота ударов (ходов) при расстоянии между центрами отверстий:
    • 1 мм — 620 уд/мин
    • 25 мм — 360 уд/мин
• Максимальный диаметр при пробивке — 88,9 мм
• Револьвер на 32 позиции, в базовой конфигурации включает:
  • cтанции для установки фиксированного инструмента Thick Turret (A) — 10 шт.
  • cтанции для установки фиксированного инструмента Thick Turret (B) — 16 шт.
  • cтанции для установки фиксированного инструмента Thick Turret (C) — 2 шт.
  • cтанции для установки поворотного (индексного) инструмента Thick Turret (Di) — 4 шт.
• Вырубной инструмент с держателями заказываются дополнительно
• Время смены инструмента — 1...4 сек

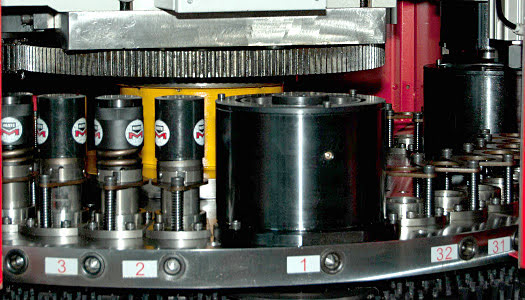

Во время цикла пробивки матрицы в револьвере опираются на специальную опорную плиту (размер опоры — 350 мм, с центральным отверстием), которая передает усилие пробивки на нижнюю станину станка. Это исключает деформации нижнего диска револьвера. Верхний и нижний револьверы обработаны совместно для обеспечения точного выравнивания в течение всего срока службы системы. Револьвер имеет конструкцию большого диска, приводится в действие цепной передачей и имеет стопорные штифты диаметром 30 мм. Это обеспечивает неподвижность во время цикла пробивки. Смена инструмента выполняется во время позиционирования листа.

Рабочий стол

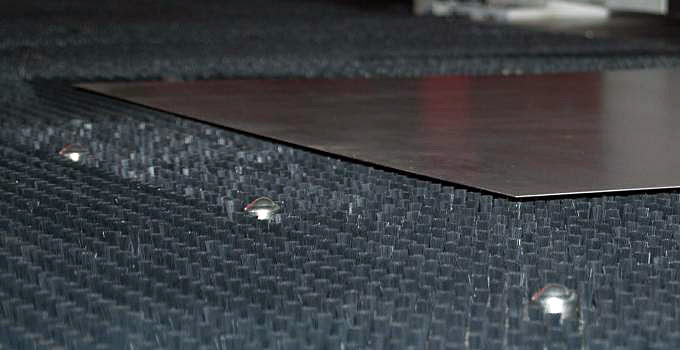

Пресс серии АМРе стандартно оснащён щеточными столами с высокой степенью набивки с полной опорой листа стандартного размера. Такая конструкция предотвращает образование высокого уровня шума, а также защищает поверхность листа от повреждений. Лист перемещается плавно, конструкция стола не вызывает вибрацию, опасную для перемычек. Стандартно пресс имеет стол, предназначенный для перемещения листов с максимальным размером 1250 × 2500 мм. Загрузка тяжелых листов может быть затруднена большим трением между щетками и листом. Данная проблема решается вертикальным перемещением шариковых опорных поддержек, которые при загрузке и разгрузке поднимают лист над щетками.

Система ЧПУ Fanuc 0i-PC

• Цветной жидкокристаллический дисплей 10,4”
• Объем памяти для программ — 256 кБт
• Интерфейс передачи данных в память системы ЧПУ — RS232/карта памяти
• В комплекте со станком поставляется карта памяти с адаптером и устройство чтения-записи карт памяти с интерфейсом USB
• Расширенная система диагностики ошибок

Опции, включенные в базовую комплектацию пресса AMPe:

• Комплект из 6-и виброопор для установки станка по уровню
• Система вакуумного удаления отходов
• Мобильная (выносная) педаль управления для управления зажимами листа

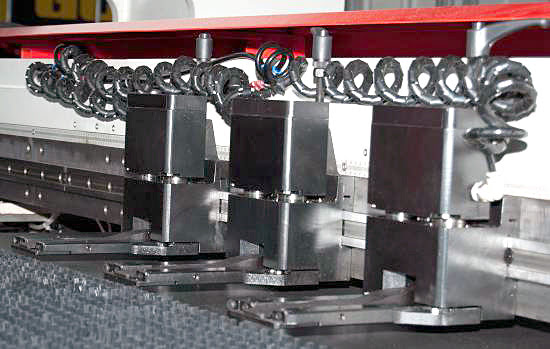

• Пневматический зажим листа с датчиком наличия листа — 3 шт.
• Автоматическая программная установка зажимов листа
• Система автоматической смазки механизма бойка консистентной смазкой
• Система центральной смазки направляющих смазочным маслом

Подключаемая мощность — 35 кВа. Давление сжатого воздуха, не менее — 6 бар. Максимальный расход сжатого воздуха, не менее — 1000 л/мин. Габаритные размеры станка — 5120×5690×2310 мм. Масса станка — ориентировочно 18000 кг.
