Введение
При выборе нового фрезерного станка с ЧПУ важно учитывать, совместима ли существующая оснастка на производстве с новым оборудованием. Например, подойдут ли к нему патроны/оправки, которые применяются на других фрезерных станках? Можно ли будет переносить оправку со штревелем со станка на станок или придется что-то менять? Ниже рассмотрим ключевые аспекты, на которые следует обратить внимание.
Конус шпинделя фрезерного станка с ЧПУ: основа совместимости
Наиболее популярные средние фрезерные станки с ЧПУ имеют шпиндели с 40 конусом. Они отличаются универсальностью: подходят для задач, требующих высокой скорости и значительного крутящего момента. Шпиндели с 40 конусом делятся на два основных стандарта:
- BT40 (MAS 403/BT) — чаще встречается на оборудовании, произведенном в странах Азии;
- SK40 (DIN 69871) — распространен среди станков европейских производителей.
Оба стандарта имеют одинаковую конусность 7:24, что позволяет выполнять автоматическую смену инструмента на станках с ЧПУ.

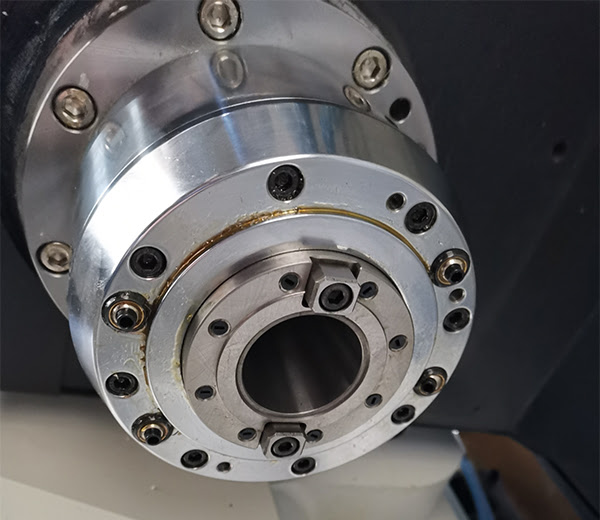

Шпиндель фрезерного станка с ЧПУ
Выбор стандарта шпинделя
-
Если у вас уже есть станки со шпинделем BT40 , стоит выбрать новый станок с таким же стандартом. Это обеспечит совместимость со штревелями MAS-BT и оснасткой MAS 403/BT. Инструментальные сборки можно будет легко переносить между станками, ограничиваясь только привязкой инструмента на новом оборудовании.

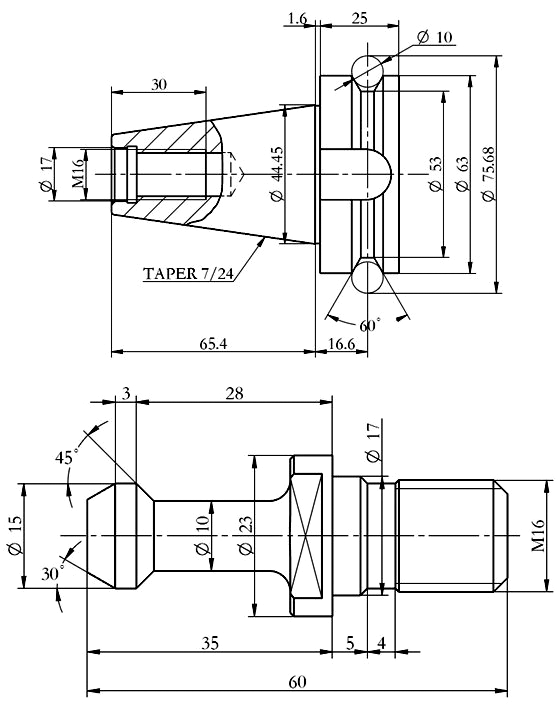

Фрезерная оправка MAS 403/BT и штревель MAS-BT -
Для станков со шпинделем SK40 рекомендуется аналогичный выбор нового оборудования. Такое решение будет работать с оснасткой DIN 69871 и штревелями DIN 69872, обеспечивая аналогичную совместимость.

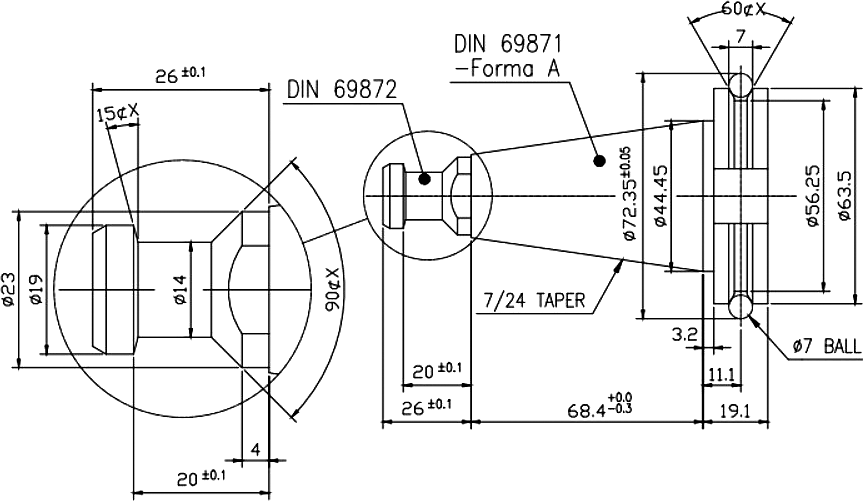

Фрезерная оправка DIN 69871 и штревель DIN 69872
Основные различия между MAS 403/BT и DIN 69871
Несмотря на одинаковую конусность, стандарты имеют конструктивные отличия:
- Ширина фланцевых колец. У DIN 69871 оба кольца одинаковой ширины, а у MAS 403/BT верхнее кольцо шире нижнего.
- Пазы на фланце. У DIN 69871 они прорезаны до конца, тогда как у MAS 403/BT имеют скругление и не доходят до конца.
- Длина конуса. У оправки DIN 69871 она больше на 3 мм (68,4 мм против 65,4 мм у MAS 403/BT).
Эти отличия играют роль при автоматической смене инструмента.
Сменщик инструмента фрезерного станка с ЧПУ
Системы смены инструмента адаптированы под определенный стандарт. Например:
- смена инструмента для шпинделя BT40 требует оснастки MAS 403/BT;
- для шпинделя SK40 используется оснастка DIN 69871.
Устройство автоматической смены инструмента с рукой-манипулятором
Некоторые фрезерные станки (например, HAAS) имеют шпиндель BT40, но при этом оснащены сменщиком инструмента SK40. Это значит, что станок будет работать с инструментальной оснасткой по стандарту DIN 69871, а не MAS 403/BT. Однако для корректной работы потребуется специальный штревель MAS-BT40-DIN69871.
Этот штревель отличается от стандартного MAS-BT40 лишь длиной — он короче на 3 мм. Разница компенсирует различие в длине конусов оправок DIN 69871 и MAS 403/BT, что позволяет оправке фиксироваться корректно.
Если на производстве уже есть станки в таком исполнении, можно приобрести и новый фрезерный станок с аналогичной конфигурацией. Это обеспечит совместимость с имеющейся оснасткой, а также избавит от необходимости переходить на другой стандарт.

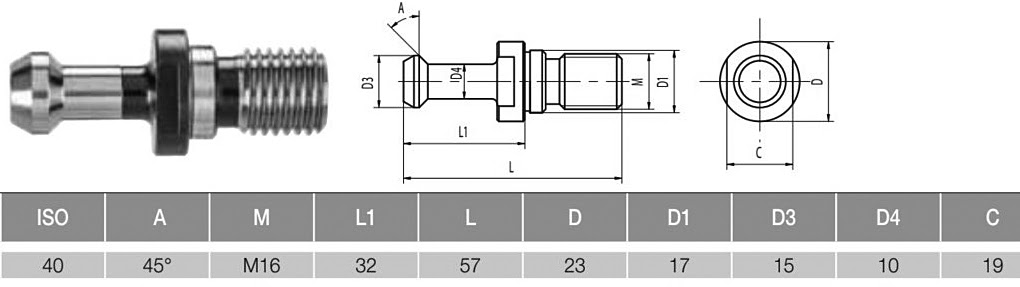

Специальный штревель MAS-BT40-DIN69871
Станки с 50 конусом, у которых шпиндель BT50, а сменщик инструмента SK50 могут работать с оснасткой по DIN 69871 и стандартным штревелем BT50, т.к. длина конуса у оправок SK50 и BT50 не отличается.
Заключение
Совместимость нового фрезерного станка с ЧПУ с уже имеющимися на производстве фрезерными станками имеет большое значение. Это упрощает производственный процесс, уменьшает вероятность различных ошибок, позволяет экономить на инструментальной оснастке, делает производство более эффективным. Перед покупкой нового станка нужно обратить внимание на тип штревеля и стандарт применяемой оснастки, чтобы заказать станок в необходимом исполнении.
