Рекомендации по работе с фрезерными гидравлическими патронами
- Введение
- Устройство и принцип работы гидравлического патрона
- Типы зажима и их особенности
- Советы по эксплуатации гидропатронов
- Технические параметры гидропатронов
- Заключение
Введение
Современные процессы металлообработки требуют высоконадежного зажима инструмента и быстрой смены оснастки. Гидравлические патроны отлично справляются с этой задачей, обеспечивая стабильную работу и минимизируя время простоя станков.

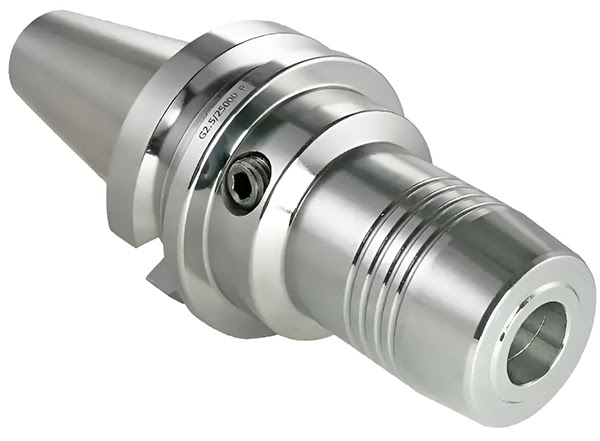

Устройство и принцип работы гидравлического патрона
Гидравлический патрон функционирует с помощью шестигранного ключа, который создает давление в гидропластовой среде. Это давление деформирует эластичную зажимную втулку, надежно фиксируя инструмент. Патрон подходит для инструментов с цилиндрическим хвостовиком, таких как фрезы, сверла, метчики, развертки и другие. Инструмент с лыской на хвостовике и с хвостовиком Weldon рекомендуется зажимать через специальную цангу, чтобы избежать возможности повреждения мембраны зажимной втулки.

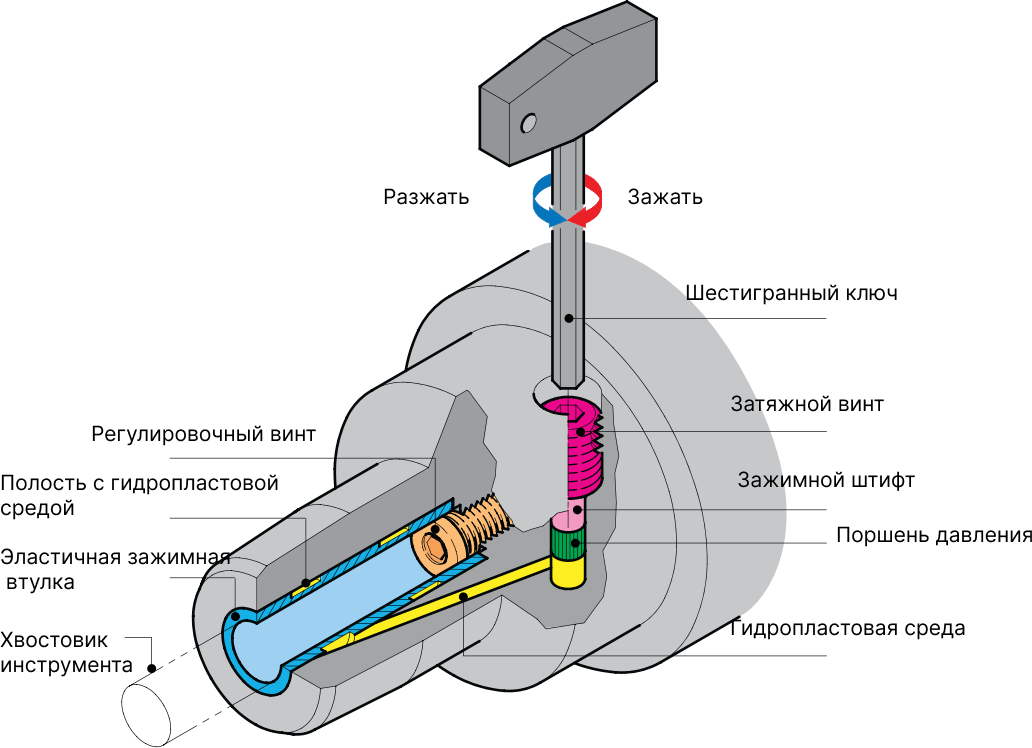

Внутреннее устройство гидравлического патрона

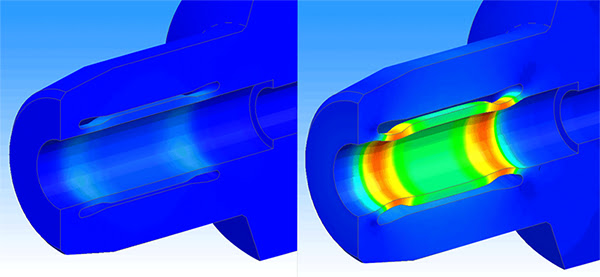

Процесс работы зажима в гидравлическом патроне
Типы зажима и их особенности
Гидравлические патроны предлагают различные типы зажима, каждый из которых имеет свои особенности. Выбор подходящего типа зажима зависит от специфики выполняемой металлообработки и используемого инструмента. Зажим с использованием гидравлической системы обеспечивает равномерное распределение давления, что минимизирует риск повреждения инструмента и обеспечивает его надежную фиксацию.
| Тип зажима |
 Цилиндрический хвостовик |
 Weldon |
 Whistle Notch |
 ISO 9766 |
|---|---|---|---|---|
| С цангой | Да | Да | Да | Да |
| Без цанги, с диаметром хвостовика: 6, 8, 10, 12, 20 мм. | Да | Возможно | Нет | Нет |
| Без цанги, с диаметром хвостовика: 25, 32 мм. | Да | Нет | Нет | Нет |
Советы по эксплуатации гидропатронов
Подготовка перед установкой инструмента
- Никогда не зажимайте патрон без установленного инструмента, это может привести к его поломке.
- Очищайте патрон от стружки и влаги перед установкой инструмента.
Правильное использование гидропатрона
- Используйте переходные втулки для инструментов с лыской, чтобы избежать повреждения зажимной мембраны.
- Обеспечивайте полное затягивание зажимного винта для надежного зажима.
- Поддерживайте рабочую температуру патрона в диапазоне 20–50 °C. Отклонение от этой нормы может повлиять на срок службы патрона.
Хранение и обслуживание
- Храните патрон только в разжатом состоянии без режущего инструмента.
- Своевременно заменяйте изнашиваемые части (такие как затяжной винт).
Технические параметры гидропатронов
| Диаметр гидропатрона | Макс. об/мин | Мин. зажим инструмента, мм | Рабочая температура, °C | Макс. давление СОЖ, бар | Размер хвостовика инструмента, ø мм |
|---|---|---|---|---|---|
| ø6 | 40000 | 30 | 20–50 | 80 | 6 h6 |
| ø8 | 40000 | 30 | 20–50 | 80 | 8 h6 |
| ø10 | 40000 | 34 | 20–50 | 80 | 10 h6 |
| ø12 | 40000 | 39 | 20–50 | 80 | 12 h6 |
| ø14 | 40000 | 39 | 20–50 | 80 | 14 h6 |
| ø16 | 40000 | 42 | 20–50 | 80 | 16 h6 |
| ø18 | 40000 | 42 | 20–50 | 80 | 18 h6 |
| ø20 | 40000 | 44 | 20–50 | 80 | 20 h6 |
| ø25 | 25000 | 50 | 20–50 | 80 | 25 h6 |
| ø32 | 25000 | 54 | 20–50 | 80 | 32 h6 |
Заключение
Гидравлические патроны являются важным элементом современного металлообрабатывающего производства, обеспечивая надежность зажима инструмента и удобство в эксплуатации. Соблюдение рекомендаций по использованию гидропатрона и регулярное обслуживание способствуют повышению эффективности его работы и продлению срока службы. Учитывая все преимущества, гидравлические патроны остаются одним из оптимальным выбором для задач, требующих высокой точности и быстрой переналадки инструментов.
