Фрезерные оправки занимают важное место в производственном процессе на современных станках с числовым программным управлением (ЧПУ) и универсальных фрезерных станках. Оправки предназначены для надежного крепления и точного позиционирования инструментов, что позволяет обеспечить высокую точность и качество обработки. С развитием технологий и расширением производственных возможностей возникла необходимость в стандартизации фрезерных оправок, чтобы гарантировать их совместимость, надежность и эффективность в различных производственных условиях.

Существует множество стандартов фрезерных оправок, каждый из которых разработан с учетом специфических требований и условий эксплуатации. Эти стандарты различаются по своим характеристикам, применению и преимуществам.

Оправка DIN 2080 (стандарт NT — DIN 2080)

NT — DIN 2080 — это немецкий стандарт для фрезерных оправок, разработанный для использования на универсальных фрезерных и расточных станках с ручной сменой инструмента. Фрезерные оправки DIN 2080 поддерживают подачу СОЖ через сквозное отверстие — тип AD.

Фрезерная оправка стандарта DIN 2080

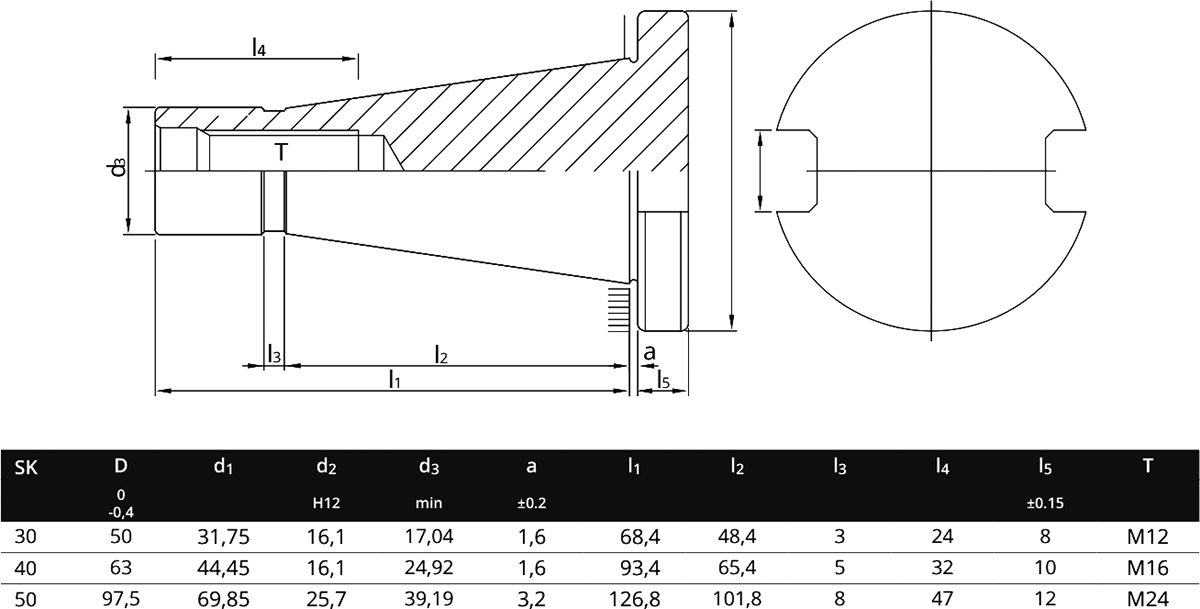

Размеры оправок по DIN 2080

Особенности стандарта DIN 2080

• Используется в основном на станках без ЧПУ
• Простота конструкции
• Широкое распространение в традиционных универсальных фрезерных станках
• Ограниченный выбор различных видов оправок по сравнению с современными стандартами

Оправка DIN 69871 (фрезерный патрон стандарта SK)

DIN 69871 (также известен как SK или ISO) — это немецкий стандарт для оправок, разработанных для использования на станках с ЧПУ. Этот стандарт стал основой для многих современных систем крепления. Специальная канавка на фланце оправки позволяют автоматически заменить инструмент на фрезерных станках с ЧПУ. Чаще всего патрон SK можно встретить на станках европейских производителей. Подача СОЖ может осуществляться через центр оправки — тип AD, а также через центр или фланец — тип AD/B.

Фрезерная оправка стандарта DIN 69871 (фрезерный патрон SK)

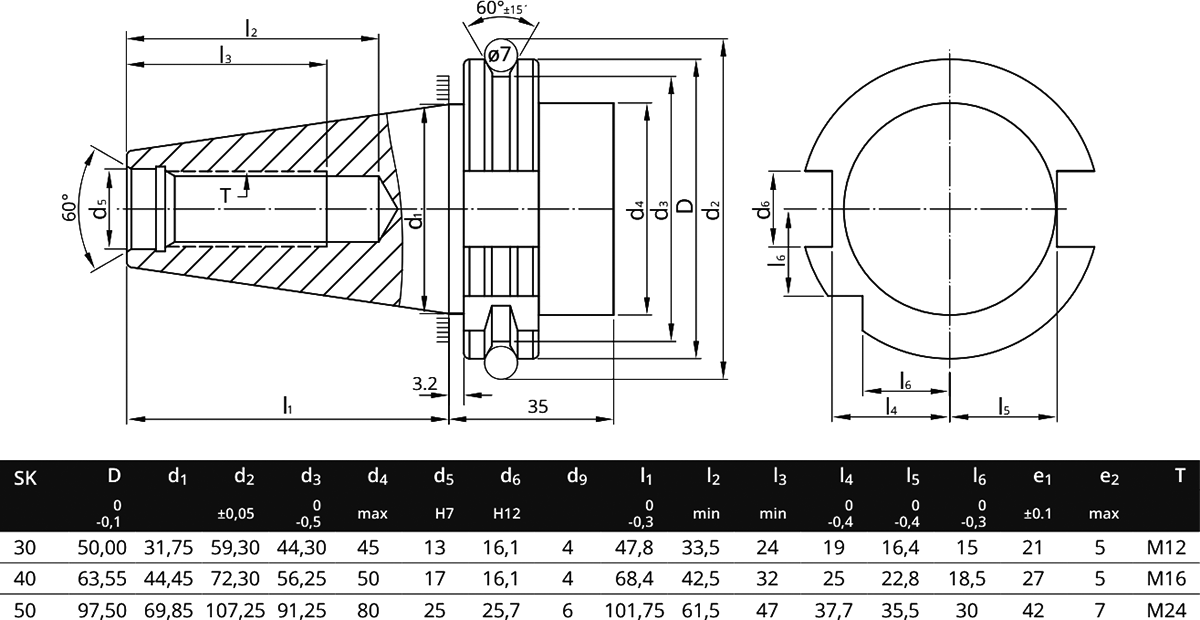

Размеры оправок по DIN 69871

Особенности стандарта DIN 69871 (SK)

• Стандартизированные размеры для автоматического смены инструмента
• Поддержка охлаждения через инструмент
• Широкое использование в европейских станках с ЧПУ
• Большой выбор оправок под разные задачи

Оправка MAS 403 BT (стандарт MAS 403 BT)

MAS 403 BT — стандарт BT был разработан Японской ассоциацией станкостроения с целью создания единого стандарта для инструментальных держателей, который мог бы обеспечить высокую точность и надежность в процессе обработки. Основная цель создания стандарта заключалась в улучшении совместимости и унификации инструментов и станков различных производителей.

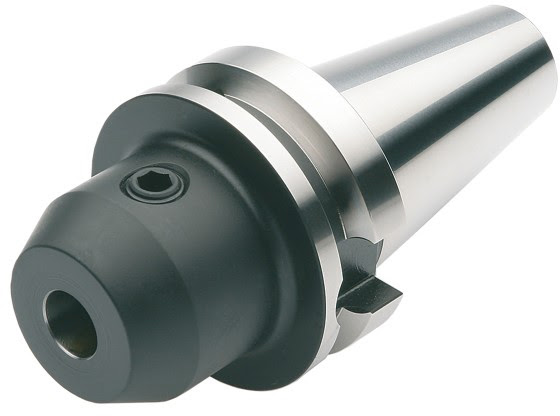

Фрезерная оправка стандарта MAS 403 BT

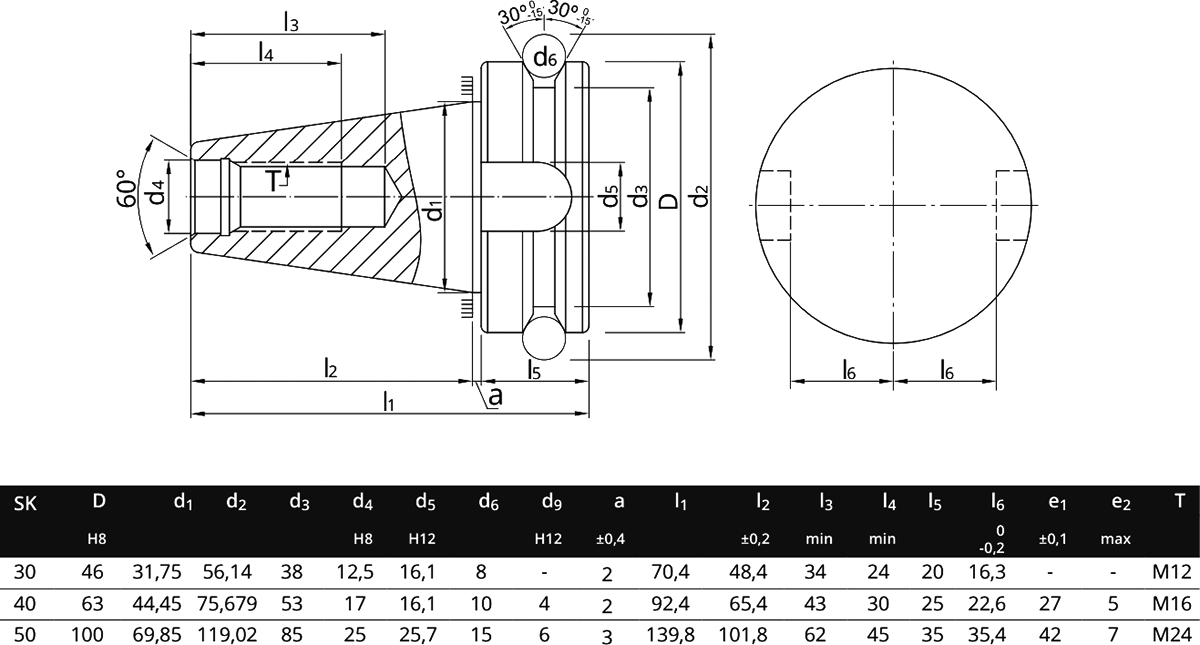

Размеры оправок по MAS 403 BT

Особенности стандарта MAS 403 BT

• Поддержка автоматической смены инструмента на станках с ЧПУ
• Подача СОЖ через инструмент
• Стандарт широко распространен в азиатских странах и на мировом рынке
• Большой выбор оправок под разные задачи

Отличия между DIN 69871-SK и MAS 403 BT

Оправки DIN 69871-SK и MAS 403 BT имеют одинаковую конусность 7:24, однако у них есть отличия во фланце, которые помогут визуально определить стандарт патрона.

Отличия между фрезерными оправками стандартов DIN 69871-SK (слева) и MAS 403 BT (справа)

Оправка MAS 403 BBT (стандарт MAS 403 BBT)

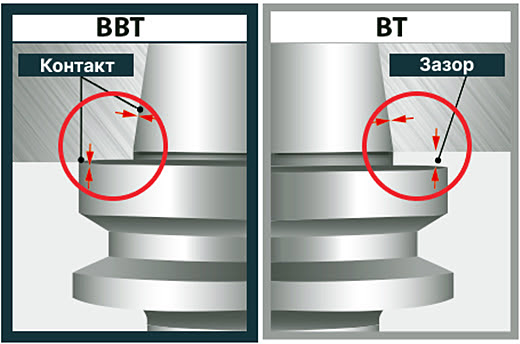

MAS 403 BBT — это усовершенствованный стандарт оправок, который обеспечивает двойной контакт: оправка одновременно базируется по конусу и фланцу, что обеспечивает более жесткое и стабильное соединение, снижает вибрации и увеличивает точность обработки.

Фрезерная оправка стандарта MAS 403 BBT

Оправки BBT могут использоваться на станках, совместимых с BT, однако в этом случае не будет преимущества двойного контакта.

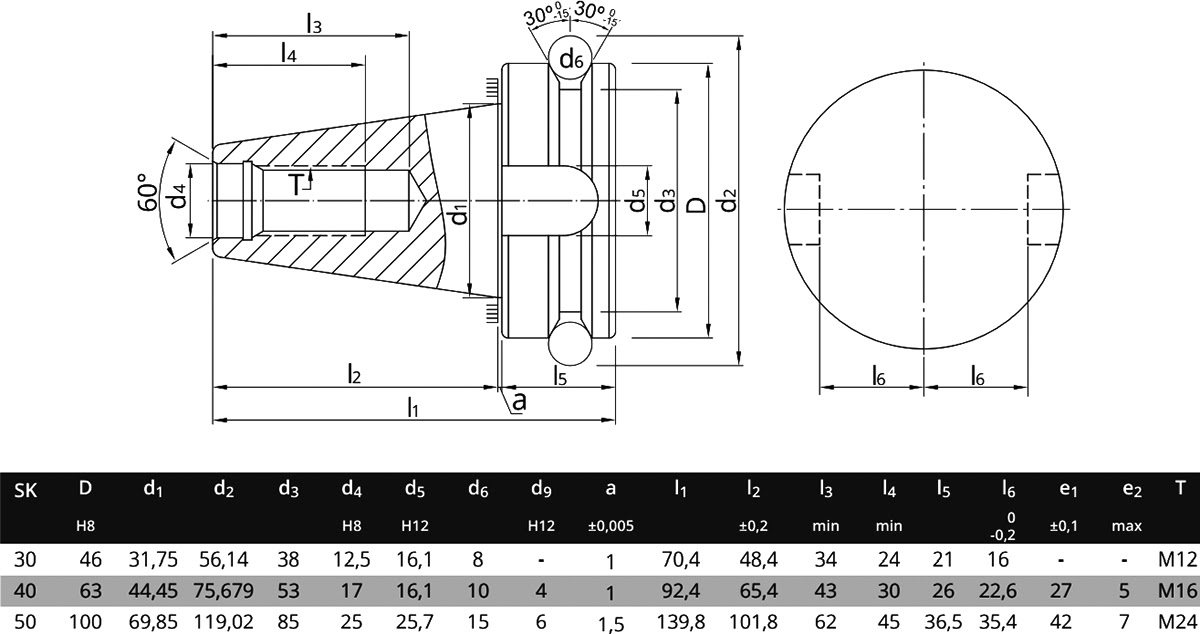

Размеры оправок по MAS 403 BBT

Особенности стандарта MAS 403 BBT

• Двойное контактное соединение
• Улучшенная жесткость и точность
• Снижение вибраций и отклонений инструмента
• Повышенная надежность и долговечность в тяжелых режимах обработки
• Повышенная устойчивость к вибрациям и точность делают оправки MAS 403 BBT подходящими для высокоскоростной и высокоточной обработки

Оправка HSK DIN 69893 (стандарт оправок HSK DIN 69893)

HSK — это стандарт для фрезерных оправок, который был разработан для высокоскоростной и высокоточной обработки на станках с ЧПУ. HSK имеет короткий и полый конусный хвостовик, что является ключевой характеристикой HSK.

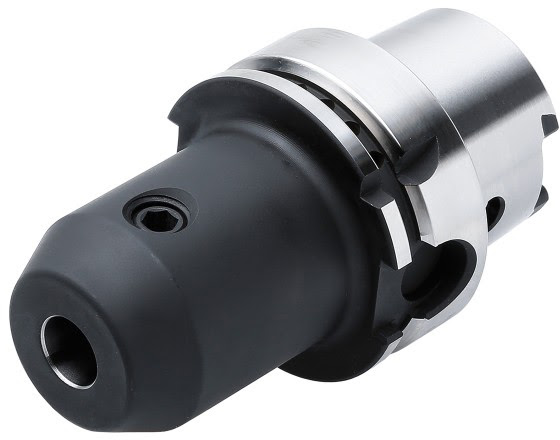

Фрезерная оправка стандарта HSK DIN 69893

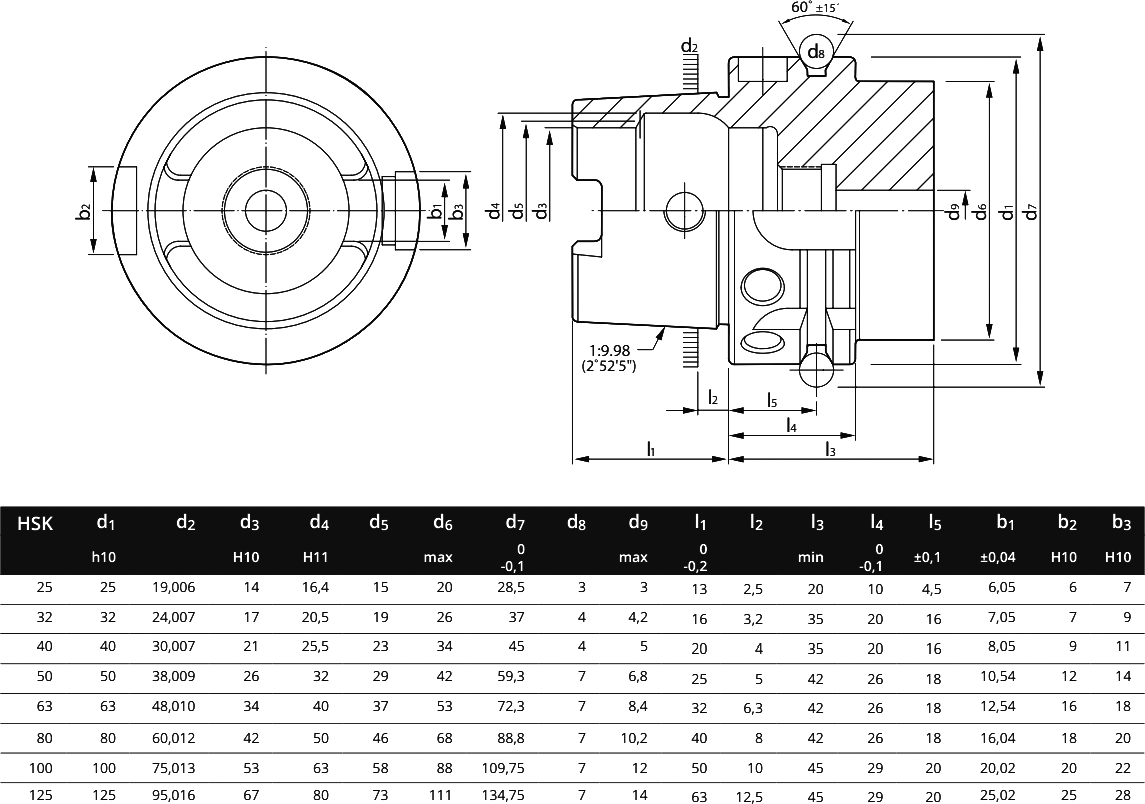

Размеры оправок по HSK-A DIN 69893

Особенности стандартаHSK DIN 69893

• Благодаря легкому весу и короткому хвостовику оправки HSK обладают высокой жесткостью, что делает их идеальными для высокоскоростного фрезерования
• Короткий хвостовик и жесткость соединения снижают вибрации и уменьшают отклонения инструмента при обработке

Типы патронов HSK

Стандарт HSK включает в себя несколько типов оправок: A, B, C, D, E, F. Каждый из которых предназначен для различных применений и условий эксплуатации.

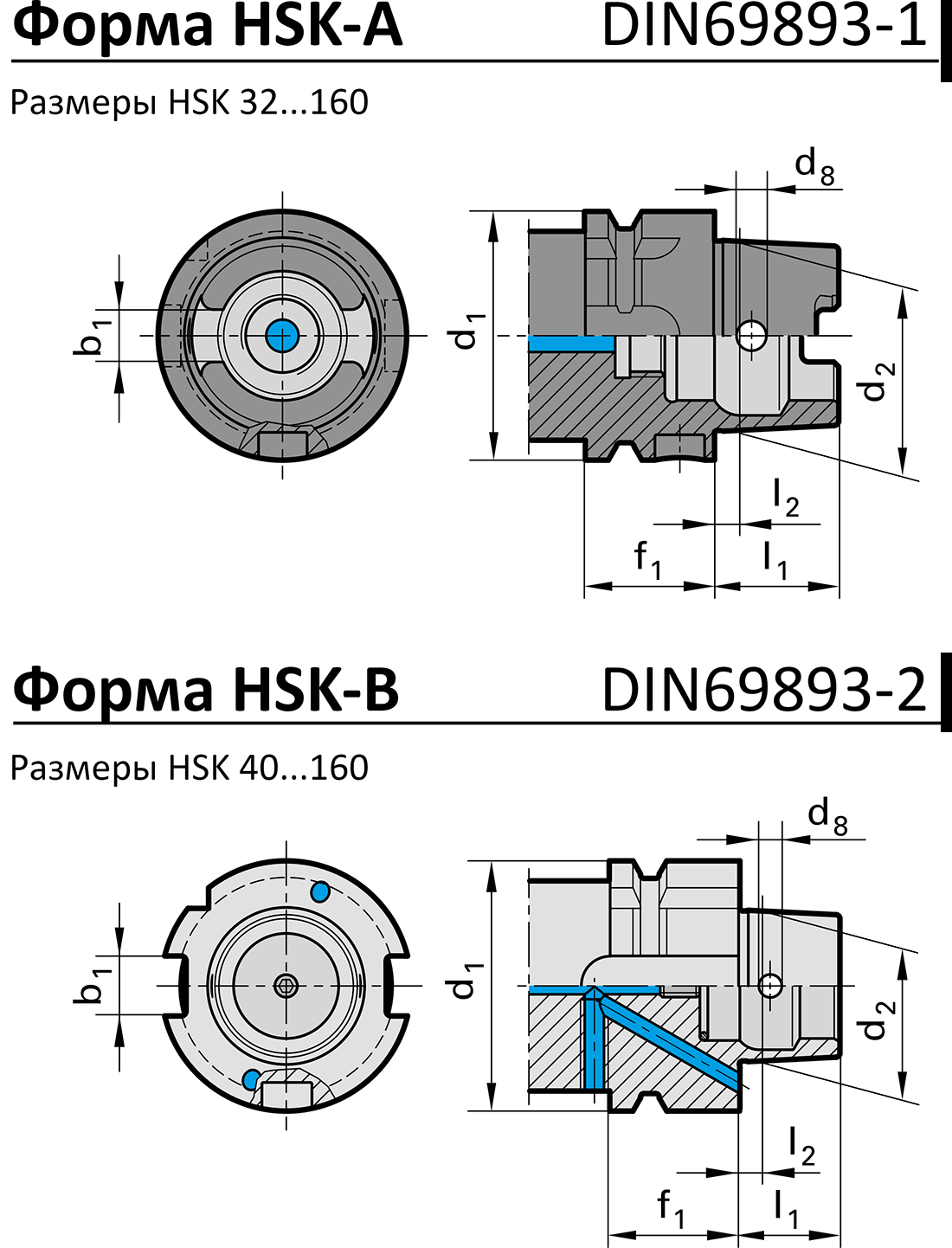

Тип HSK-A и HSK-B

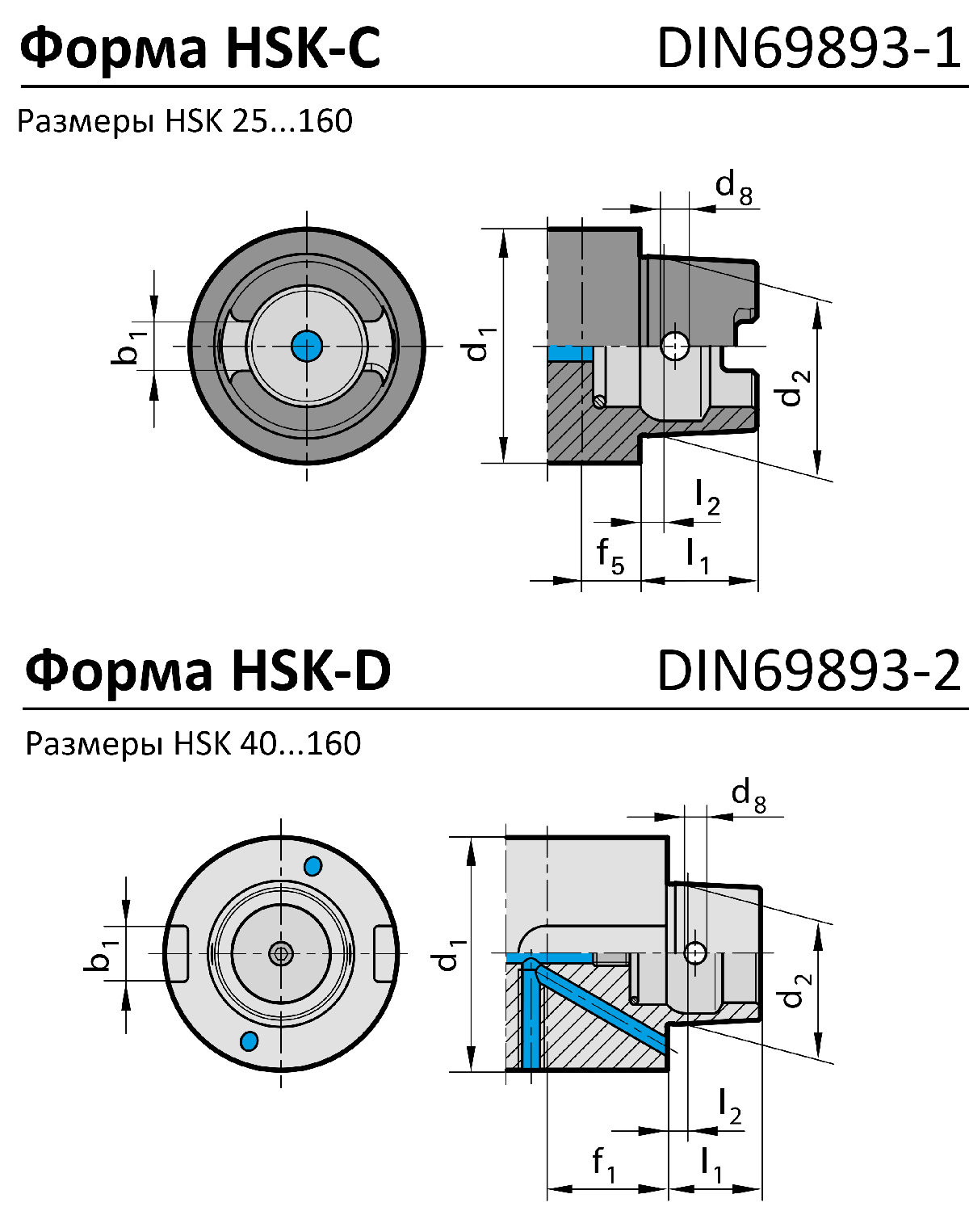

Тип HSK-C и HSK-D

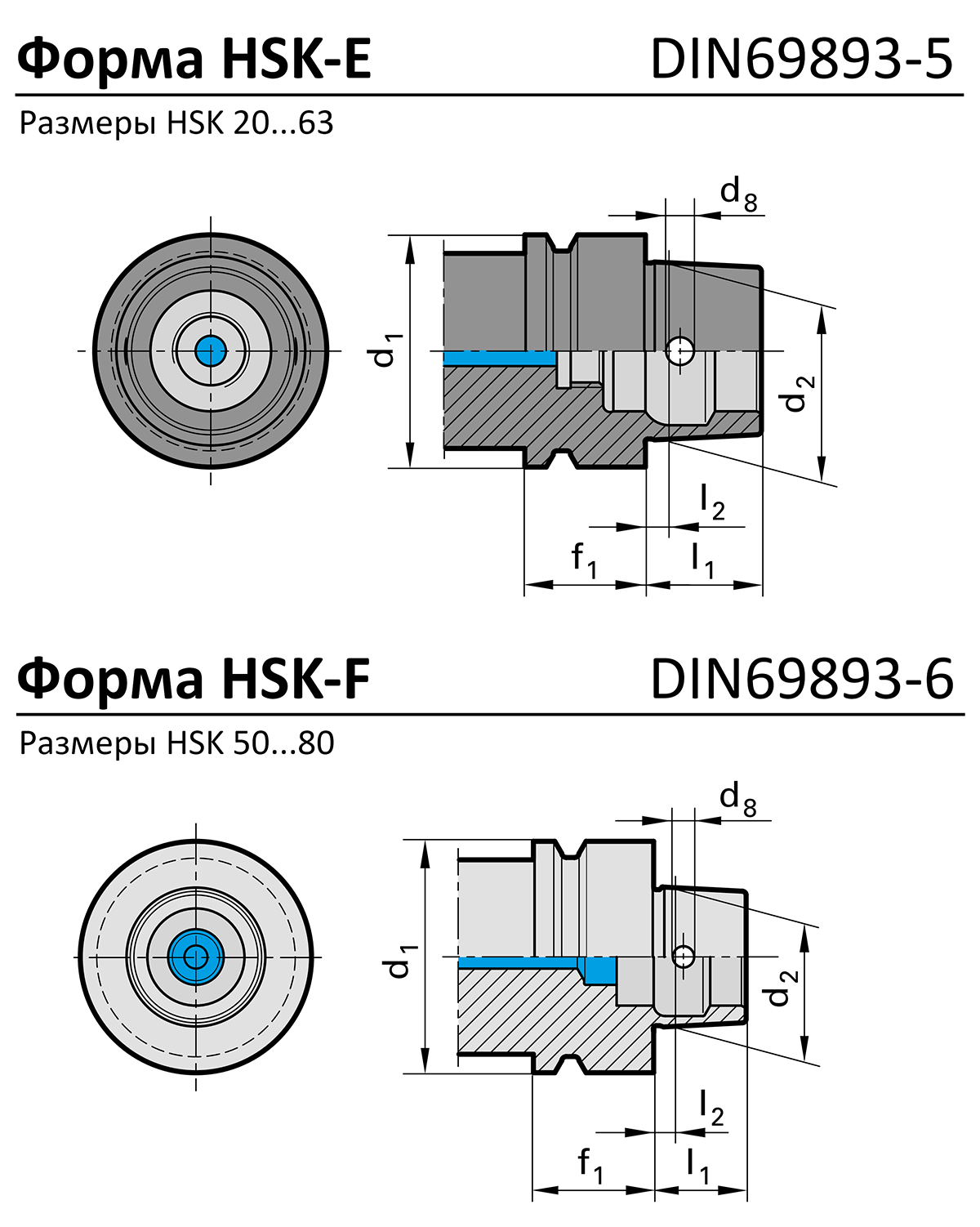

Тип HSK-E и HSK-F

Сравнительные характеристики фрезерных оправок и их применение

Типы подачи СОЖ на фрезерных оправках

По методу подачи смазочно-охлаждающей жидкости фрезерные оправки разделяют на нескольких типов:

• Тип A — не подает СОЖ через фрезерную оправку. Смазочно-охлаждающая жидкость подается внешне через сопла или форсунки, которые направлены на зону резания.

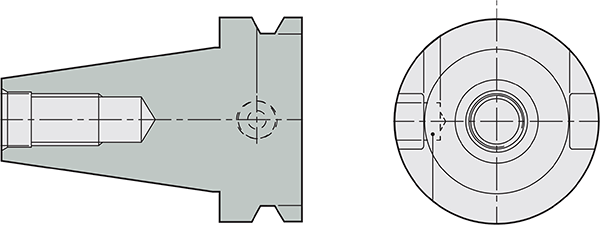

  Подача СОЖ для оправок типа А

• Тип AD — подача СОЖ через центральное отверстие. Подается через внутренние каналы инструмента или оправки, попадая непосредственно в зону резания.

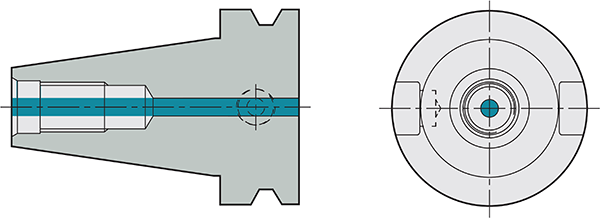

  Подача СОЖ для оправок типа АD

• Тип AD/B — комбинированная подача СОЖ. Подается через центральное отверстие шпинделя, либо через каналы на фланце оправки.

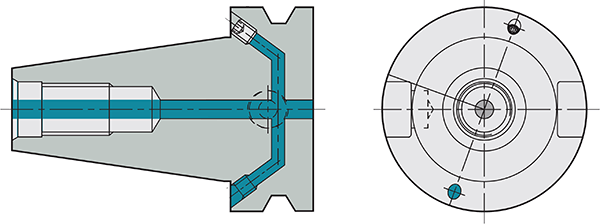

  Подача СОЖ для оправок типа АD/B

Заключение

Оправки для фрезерных станков охватывают широкий спектр требований: от простоты конструкции и универсальности использования до обеспечения высокой жесткости и точности при высокоскоростной обработке. Каждый из этих стандартов играет важную роль в обеспечении эффективности производственных процессов, снижении вибраций и повышении долговечности оборудования.

Правильный выбор стандарта оправок напрямую влияет на производительность оборудования. Использование оправок, соответствующих требованиям конкретных производственных задач, способствует улучшению точности, сокращению времени обработки и повышению общей надежности оборудования.

В будущем развитие и совершенствование стандартов оправок продолжатся, отвечая на вызовы современной промышленности и стремясь к еще большей унификации и совместимости инструментов и станков различных производителей.
