Новые сверхбыстрые гидравлические станки серии Hybrid от мирового лидера SafanDarley

Крупнейшая международная выставка, для поставщиков и пользователей технологий листообработки EuroBlech-2016 в Германии — это всегда сгусток премьер. Компания SafanDarley, один из лидеров в производстве оборудования и разработке технологий, порадовала посетителей своего стенда. Уникальная серия гидравлических листогибов H-Brake Hybrid — из главных новинок.

Особенности конструкции

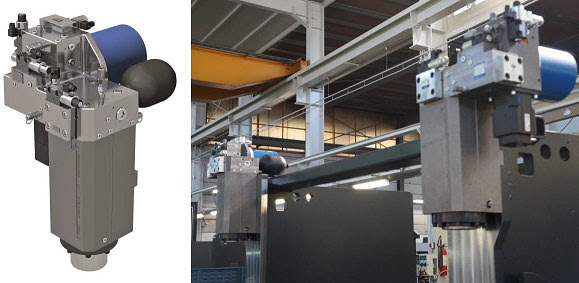

Новое поколение гидравлических станков Hybrid имеет уникальный ГИБРИДНЫЙ привод верхней балки . Это революционный прорыв в сравнении с обычными гидравлическими листогибочными прессами. Его суть в объединении преимуществ серво-электрических и гидравлических технологий. Электронно-управляемый серводвигатель обеспечивает скорость и экономичность, а гидравлика призвана обеспечить мощность и надежность конструкции.

Балка имеет два независимых блока привода. Каждый блок — это закрытая система, объединяющая в себе все компоненты, включая серводвигатель, помпу, клапаны и рабочий цилиндр. Отсутствие бака, внешних труб и соединений в максимальной степени предотвращает протечки. Важное преимущество закрытой системы является тот факт, что масло не контактирует с воздухом и не загрязняется. Благодаря этому в каждом приводе станков с максимальным усилием 110 тонн всего 9 литров масла, в станках с максимальным усилием 170 т — 15 литров масла. Срок службы масла и фильтров рассчитан на работу в течение 7000 часов.

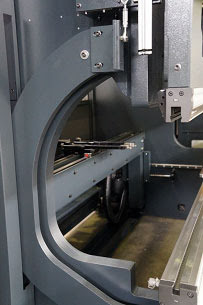

Станина пресса имеет С-образную конструкцию. Увеличенная до 510 мм глубина проемов позволяет извлекать сбоку очень габаритные детали или инструмент и в минимальной степени ограничивает ширину гиба по всей длине. Серьга призвана исключить влияние эффекта разгибания С-образной станины, влияющего на точность гиба, особенно при больших нагрузках. Конструкция соединения рабочих цилиндров с верхней балкой позволяет при покупке станка выбрать необоримое раскрытие в диапазоне 555–655 (с установленными держателями инструмента 380–480) мм с шагом 10 мм.

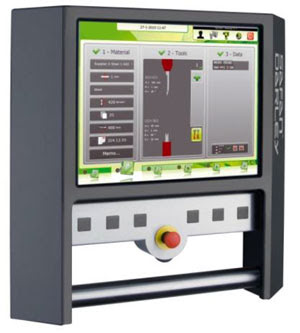

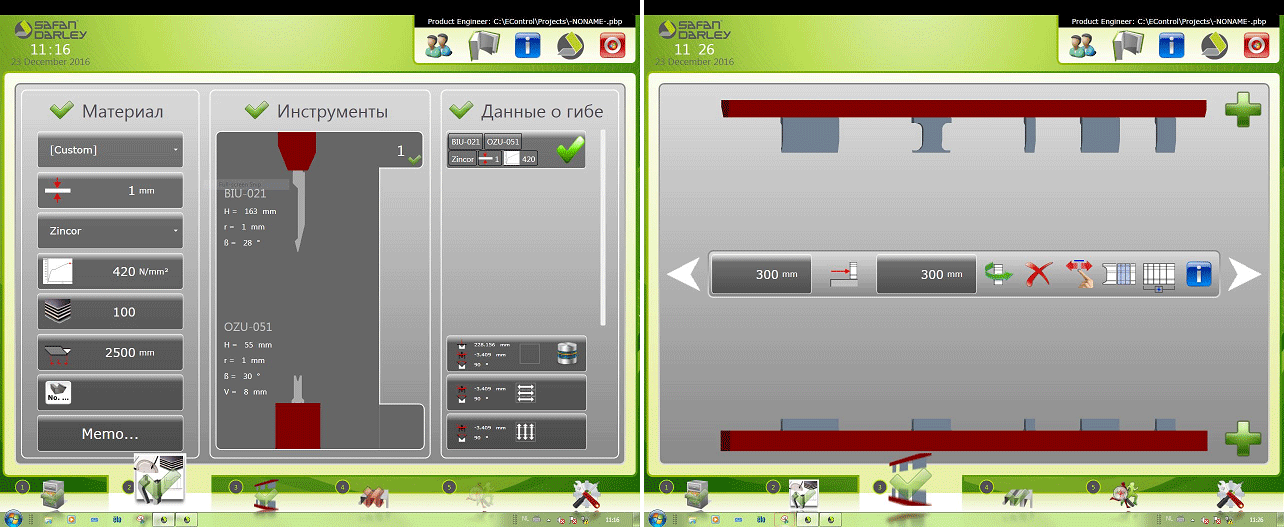

Характеристики системы ЧПУ EC-10

• Промышленный компьютер на базе операционной системы Microsoft
• Цветной сенсорный TFT-дисплей 17” с высоким разрешением
• Разъемы для подключения Ethernet, USB
• SSD-накопитель 64 Гб
• Поворотная консоль с регулировкой высоты монитора
• Система диагностики и индикации ошибок
• Удаленная диагностика по сети
• Русифицированный интуитивно понятный интерфейс
• Прямое программирование каждого шага гибки
• Расчет необходимого усилия
• Визуализация процесса программирования и гибки
• Выбор режимов работы световой защиты

Функции работы с инструментом:

• библиотека инструментов;
• графическое меню конфигурации инструментов;
• отображение сегментных инструментов;
• многопозиционная расстановка инструментов;
• программирование разных инструментов в одной программе.

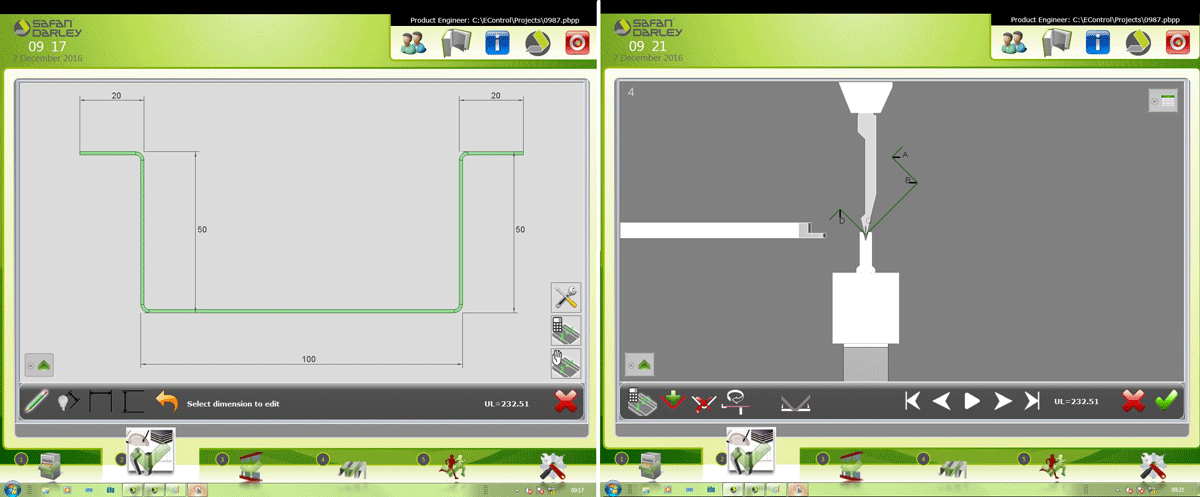

Система ЧПУ EC-20 (опция) имеет дополнительные функции:

• программирование в 2D-формате с масштабированием;
• автоматический расчет последовательности гибки;
• проверка столкновений;
• симуляция и визуализация в 3D-формате с масштабированием;
• простая графическая коррекция последовательности гибки;
• расчет длины развертки;
• расчет последовательной гибки больших радиусов.

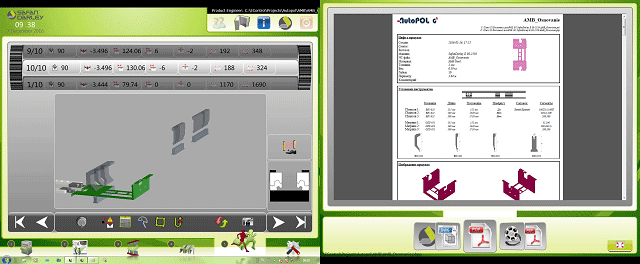

Опционально система ЧПУ EC-20 может быть оснащена дополнительным монитором, на который одновременно с вызовом программы загружается сопроводительная информация, например:

• чертеж детали — аналог «бумажного» варианта;
• отчет с инструкциями, созданный в AutoPOL;
• развертка детали с указанием линий гибов;
• демонстрационное видео с реальной последовательностью гибки;
• прочая сопроводительная информация, которую можно добавить в проект.

Система крепления Wila New Standard Pro

Инструментальная система Wila New Standard является самой новой и совершенной. Без ее использования уже нельзя представить себе листогибочный пресс высшего уровня. Основные преимущества:

• высокопрочная легированная сталь CrMo;
• запатентованная технология закалки рабочих поверхностей инструмента CNC-Deephardened®;
• максимальная нагрузочная способность 200 т/м и более;
• двусторонняя (зеркальная) установка пуансонов;
• установка пуансонов массой до 12,5 кг снизу Safety-Clicks®;
• единый держатель матриц всех размеров без переходников;
• управляемая система компенсации прогиба CNC Crowning.

Опционально могут быть установлены системы крепления инструмента Premium с:

• закаленными рабочими поверхностями;
• гидравлическим зажимом пуансонов;
• гидравлическим зажимом матриц;
• системой диодного светоуказания Smart Tool Locator®;
• возможностью заплющивания.

Задние упоры

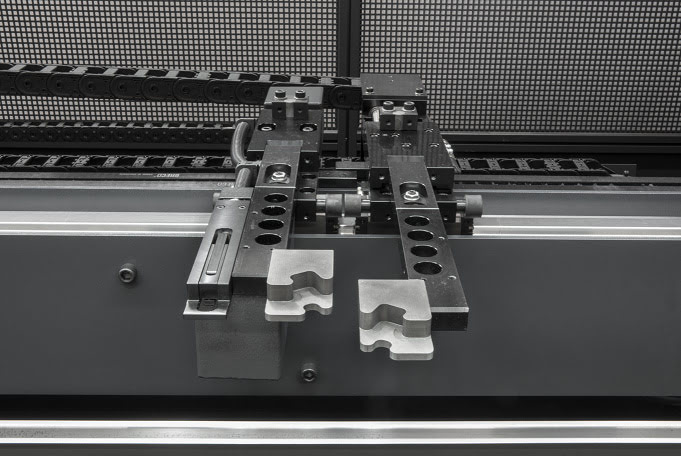

В базовой комплектации станок имеет два задних упора, которые имеют две управляемые оси X и R и могут перемещаться вручную вдоль оси Z. Для удобства работы можно добавить еще один или два упора.

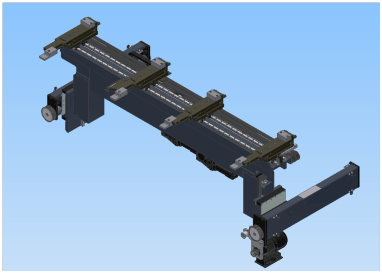

Система перемещения задних упоров имеет модульную конструкцию, которая позволят опционально заказать задние упоры с четырьмя (X, R, Z ₁ , Z ₂ ) или пятью (X, R, Z ₁ , Z ₂ , ∆X) управляемыми осями, к которым можно добавить один или 2 задних упора с ручным перемещением вдоль оси Z.

5-осевые задние упоры оснащаются наконечниками особой формы. Они позволяют базировать детали под углом к линии гиба. Боковые контактные поверхности упоров могут служить базовыми точками по оси Z. Это упрощает позиционирование деталей.

Некоторые, очень сложные, детали требуют применения двух полностью независимых упоров, каждый из которых должен управляться в трех плоскостях. На листогибочные прессы серии Ultra можно установить 6-осевые задние упоры 3D A6. Применение алюминиевых сплавов снижает вес и позволяет увеличить скорость перемещения 3D-упоров.
