Системы компенсации прогиба

Необходимость применения систем компенсации прогиба продиктована тем, что балки крепятся к станине только по краям. Какие бы ни были они мощные, под большой нагрузкой испытывают упругую деформацию и прогибаются в середине. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. Рассмотрим распространенные системы и конструкции, позволяющие предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

На верхней балке:

• Полиспаст в приводе верхней балки равномерно распределяет нагрузку и прогиба не происходит на всей длине. Не требует управления. Такая конструкция обеспечивает высокое качество гиба при средних нагрузках. На высоких нагрузках дополнительно применяются другие системы небольшой компенсации прогиба.


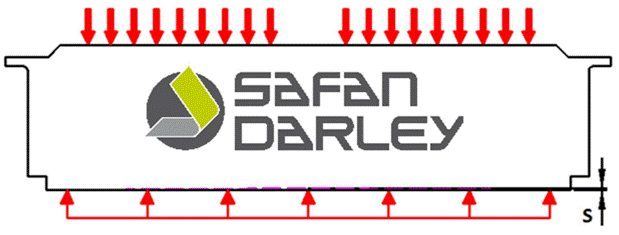

  Распределение усилий в верхней балке листогиба SafanDarley

• Удлинители с клиньями . Перемещая клинья вдоль линии гиба можно менять общую высоту каждого удлинителя. Опытным путем индивидуально подбирается высота для каждого удлинителя. При малых и средних нагрузках может быть единственной системой компенсации прогиба на станке. Это очень простое и распространенное решение, но требует длительной ручной настройки при смене материала и реализуемо не во всех системах крепления.

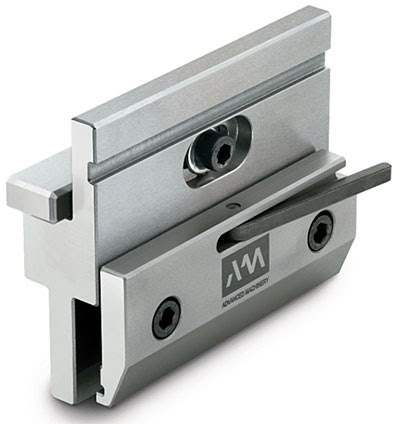

  Удлинитель с клином

• Сдвоенные гидроцилиндры с каждой стороны вместо одного так распределяют нагрузку, чтобы прогиб верхней балки уменьшался. Управляется системой ЧПУ , но не может полностью компенсировать прогиб при средних и высоких нагрузках, поэтому требуются дополнительные системы.

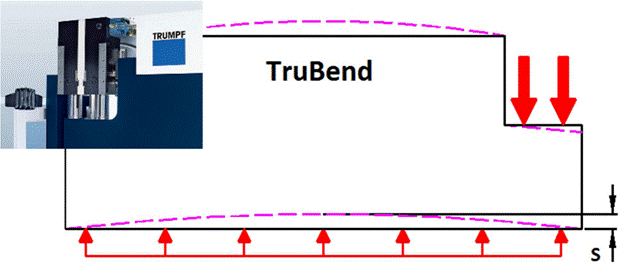

  Гидравлический привод верхней балки на станках TruBend

На нижней балке:

• Особая саморегулирующаяся конструкция нижней балки с прорезями по краям. Под нагрузкой нижняя балка прогибается не как обычно — середина ниже краев, а наоборот — края оказываются ниже середины.

  Используется в сочетании с другими системами компенсации прогиба. Так, на электромеханическом станке SafanDarley с усилием 300 тонн прогиб верхней балки минимизируется конструкцией привода, прогиб нижней — специальными прорезями. Дополнительно применяется система CROWNING , для получения гиба максимальной точности и качества.

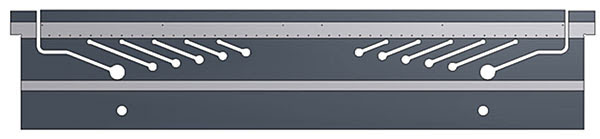

  Нижняя балка листогиба SafanDarley E-Brake 300T Dual Drive

  Там, где требуется компенсировать не только прогиб нижней балки, но и верхней, применяется нижняя балка с прорезями и клиньями, положение которых определяет прогиб краев и выбирается вручную по ситуации.


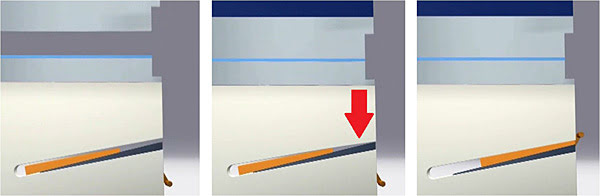

  Нижняя балка листогиба TruBend серии 3000

• Бомбирование — применение одного или нескольких гидроцилиндров, управляемых ЧПУ . Нижняя балка состоит из трех толстых листов стали. Центральный элемент, на который устанавливаются матрицы, жестко соединен с боковинами и является элементом станины . Передний и задний лист краями опираются на валы, установленные в центральном листе. Гидроцилиндры установлены так, что их корпуса опираются на передний и задний элементы, а штоки в центральный. При подаче давления по команде ЧПУ цилиндры корпусом давят на передний и задний листы, а штоком поднимают центральный лист. При этом центральный элемент деформируется так, что его середина оказывается выше краев, которые остаются неподвижны. Таким образом, система бомбирования может компенсировать прогиб и верхней балки.

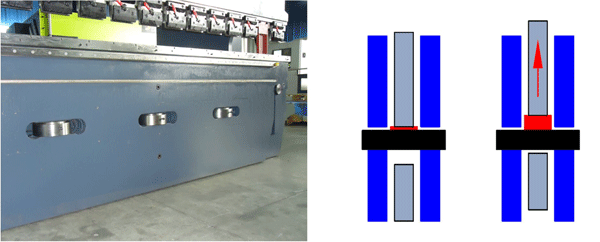

  Система бомбирования листогиба и схема ее работы

• CROWNING — система крепления матриц, включающая в себя устройство компенсации прогиба. Ниже схематично показан принцип его работы. Сопряжение элементов по зигзагообразной линии (корона) спроектировано таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента верхняя часть как бы выгибается (в действительности верхняя часть состоит из нескольких сегментов). Регулируя положение нижнего элемента можно задать необходимую разницу высот матриц в центре балки и по краям. Существуют системы с ручным и ЧПУ-управляемым сервоэлектрическим или гидравлическим приводом. Это самая передовая и точная система компенсации прогиба.

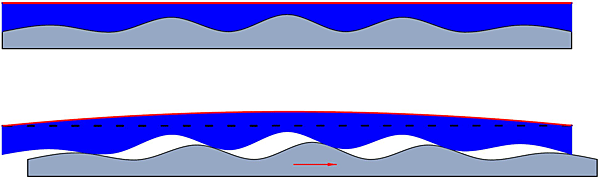

  Принцип работы системы CROWNING

Как видим, системы компенсации прогиба балки бывают конструктивно очень простыми, но требующими сложной регулировки, нерегулируемыми и достаточно сложными ЧПУ-управляемыми устройствами.
