Выбираем листогибочный пресс: ключевые геометрические параметры
Введение
При выборе листогибочного пресса важно учитывать его геометрические характеристики. Ошибка в параметрах, таких как длина гиба, раскрытие и ход верхней балки, глубина проемов в боковых колоннах и расстояние между ними, может усложнить процесс гибки или сделать изготовление детали невозможным. Разберем ключевые характеристики, влияющие на производительность станка.
Длина гиба

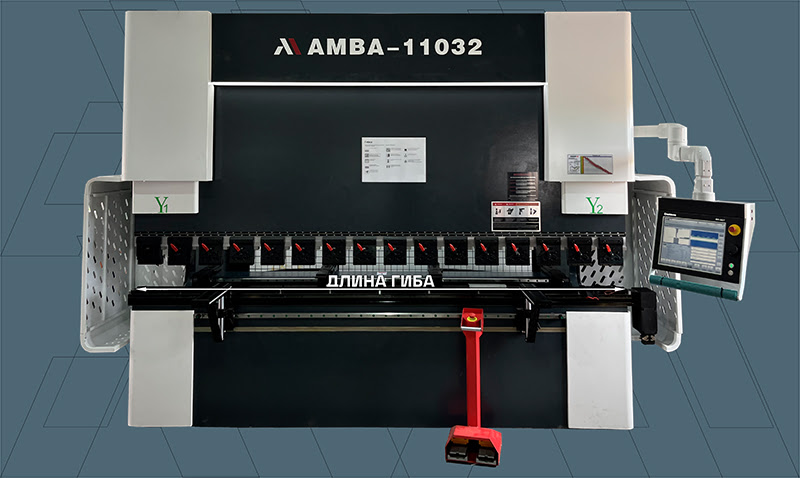

Этот параметр определяет максимальную длину заготовки, которую можно согнуть за одну операцию. Чем больше длина гиба, тем длиннее детали способен обрабатывать станок. Выбирая оборудование, ориентируйтесь на максимальные размеры деталей, которые используются в вашем производстве.
Ход верхней балки
Ход верхней балки — это максимальное расстояние, на которое она может перемещаться в процессе гибки. Чем больше этот показатель, тем выше гибкость при выборе инструмента и работе со сложными деталями. Особенно важно учитывать этот параметр при необходимости выполнения глубоких гибов.
Максимальное усилие

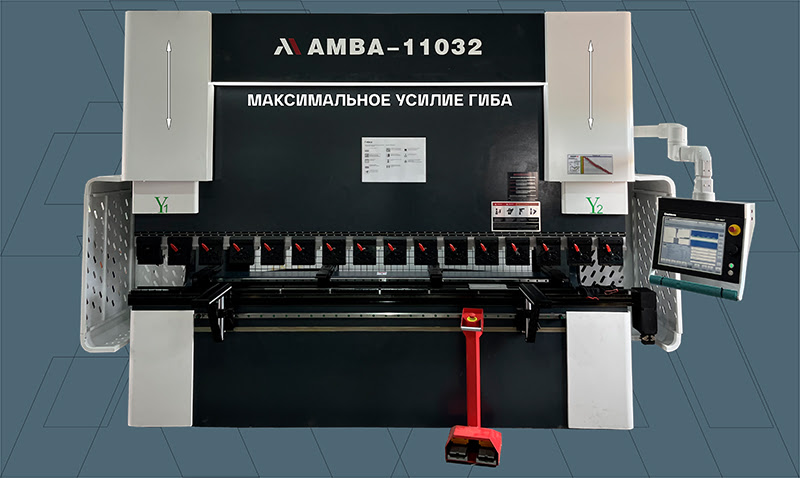

Максимальное усилие определяет, с какой толщиной металла справится станок. Оно зависит от материала заготовки, ее длины, типа гибки (воздушная гибка или плющение) и используемого инструмента. Для расчета можно воспользоваться специальными таблицами или калькулятором гибки.
| Раскрытие матрицы V | 4 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Черная сталь, Rm≈450 Н/мм 2 | Радиус гибки ir | 0.7 | 1.0 | 1.1 | 1.3 | 1.6 | 2.0 | 2.3 | 2.6 | 3.0 | 3.3 | 4.0 | 5.0 | 6.5 | 8.0 | 10 | 13 | 16 | 20 | 26 |
| Толщина (t) → | 0.5 мм | 40 | 30 | |||||||||||||||||
| 0.6 мм | 60 | 40 | 40 | 40 | ||||||||||||||||
| 0.8 мм | 70 | 70 | 50 | 40 | ||||||||||||||||
| 1.0 мм | 110 | 100 | 80 | 70 | ||||||||||||||||
| 1.2 мм | 140 | 120 | 100 | 80 | 70 | 60 | ||||||||||||||
| 1.5 мм | 170 | 150 | 130 | 110 | 90 | 80 | ||||||||||||||
| 2.0 мм | 220 | 190 | 170 | 150 | 130 | 110 | ||||||||||||||
| 2.5 мм | 280 | 250 | 220 | 180 | 140 | |||||||||||||||
| 3.0 мм | 340 | 300 | 240 | 190 | 150 | |||||||||||||||
| 3.5 мм | 330 | 260 | 200 | 160 | 130 | |||||||||||||||
| 4.0 мм | 430 | 340 | 270 | 210 | 170 | |||||||||||||||
| 4.5 мм | 440 | 340 | 270 | 210 | ||||||||||||||||
| 5.0 мм | 520 | 420 | 330 | 260 | 210 | |||||||||||||||
| 6.0 мм | 750 | 600 | 480 | 380 | 300 | 240 | ||||||||||||||
| 7.0 мм | 520 | 410 | 330 | 260 | ||||||||||||||||
| 8.0 мм | 850 | 680 | 530 | 430 | ||||||||||||||||
| 9.0 мм | 670 | 540 | 430 | |||||||||||||||||
| 10 мм | 850 | 670 | 530 | 420 | ||||||||||||||||
| 12 мм | 960 | 780 | 600 | |||||||||||||||||
| 15 мм | 950 |
Таблица усилий листогибочного пресса для черной стали, L=1000 мм.
Максимальное раскрытие

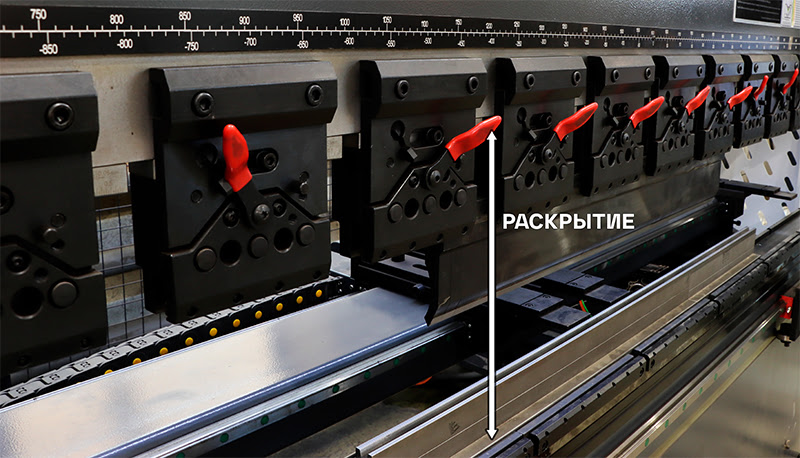

Раскрытие — это расстояние между верхней и нижней балкой в крайнем верхнем положении. Оно определяет, какого размера детали можно обрабатывать на прессе. Большое раскрытие упрощает работу с крупногабаритными заготовками и увеличивает вариативность выбора инструмента. Проще говоря, чем больше раскрытие, тем универсальнее станок.
Глубина проемов в боковых колоннах

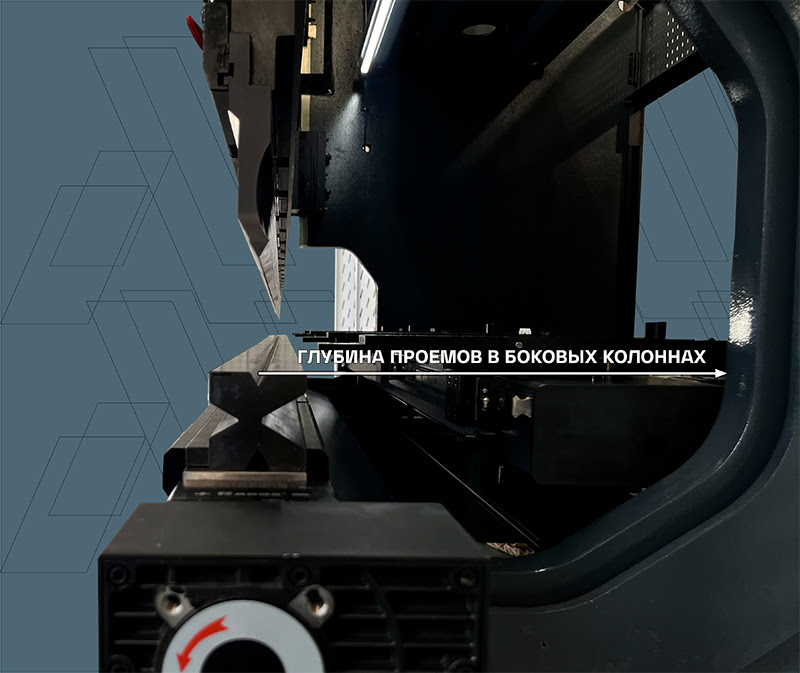

Этот параметр указывает, насколько глубоко можно подать заготовку внутрь станка. Чем больше глубина проема, тем удобнее работать с деталями сложной формы. Это снижает необходимость перестановки заготовки и сокращает время технологических операций.
Расстояние между боковыми колоннами

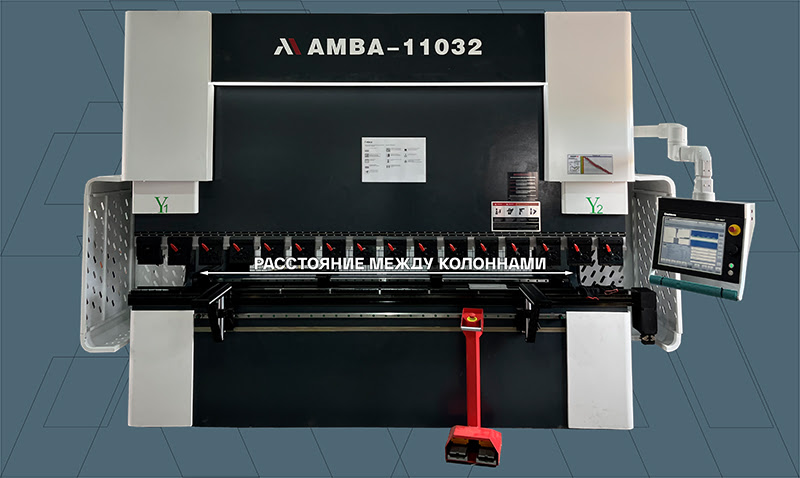

Расстояние между колоннами определяет максимальную ширину заготовки, которую можно согнуть. Чем оно больше, тем универсальнее станок, так как он позволяет обрабатывать широкие детали, включая радиусные гибы с отводом упоров.
Заключение
Выбирая листогибочный пресс, важно учитывать его геометрические параметры. Оптимальный подбор длины гиба, хода верхней балки, максимального усилия, раскрытия и расстояния между колоннами обеспечит эффективную работу и гибкость производства.
