ЧПУ Delem T-3500T для гидравлических листогибочных прессов cерии AMB

Новая система ЧПУ Delem T-3500T , построенная на базе операционной системы Microsoft, с максимальной эффективностью управляет современными высокотехнологичными листогибочными прессами в различных комплектациях.

Спецификация

• Операционная система Windows
• 17” TFT дисплей с разрешением экрана 1280х1024, 32 бит
• Объем памяти 1 Гб
• 3D-ускоритель графики
• Подключение стандартных Windows-сетей
• USB-разъем
• Резервное копирование параметров и настоек на USB-носитель
• Сохранение данных при аварийном пропадании электропитания
• Внутренняя установка блоков управления гидравликой
• Управление гидравлической компенсацией прогиба балок
• Русифицированный интерфейс
• Система диагностики и индикации ошибок

Описание

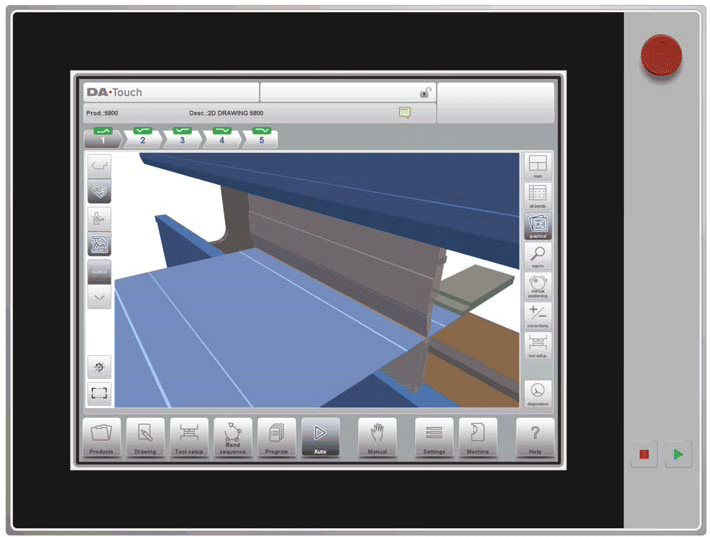

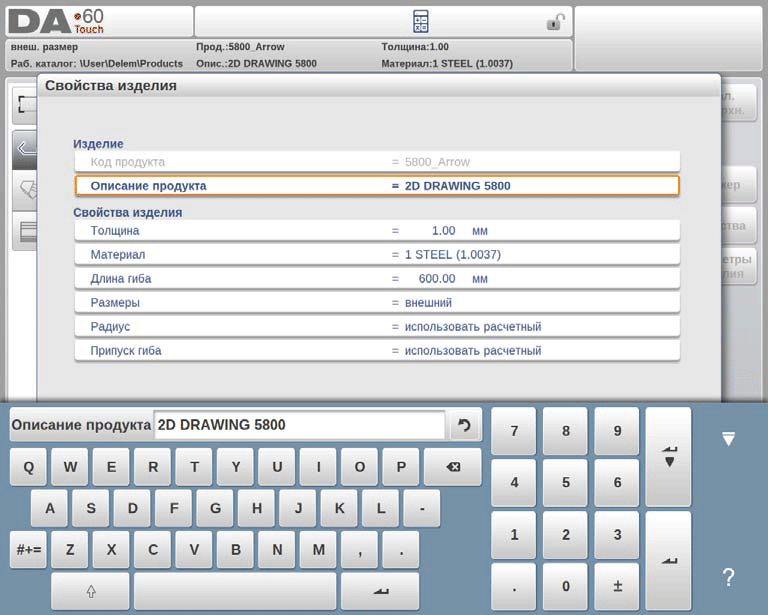

Цветной сенсорный TFT-дисплей 17” с разрешением экрана 1280х1024 точки — это современное средство не только отображения информации, но и полноценного, интуитивно понятного управления станком без применения клавиатуры. Физическими являются только аварийная кнопка и две функциональных. Все остальное можно ввести с помощью сенсорной клавиатуры.

Навигационная панель представляет из себя набор иконок, каждая из которых соответствует этапу работы с гидравлическим листогибом . Последовательность расположения страниц соответствует логике создания программ и работе на станке:

В любом окне можно выбрать справку, содержание которой соответствует режиму работы.

Программирование

Создание программы производится двумя способами.

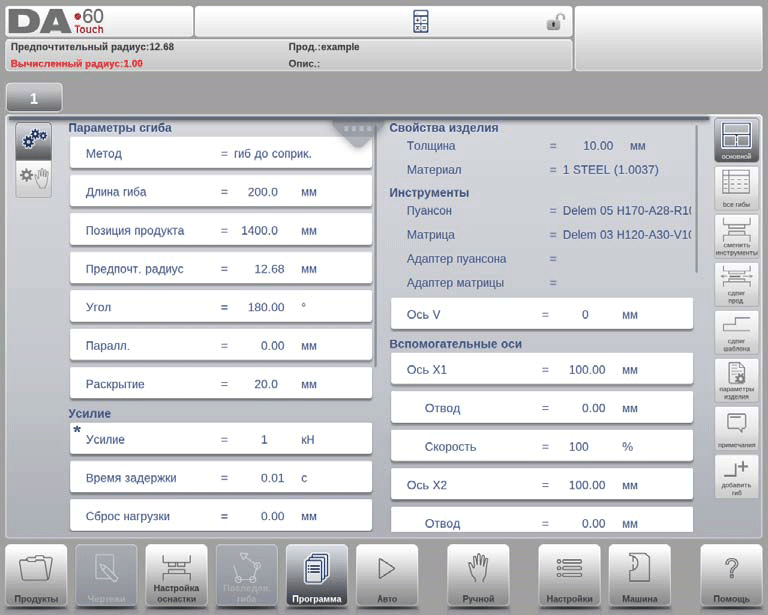

1. Прямое программирование без создания 2D-чертежа. Как правило, создается только страница первого гиба, а затем она дублируется необходимое количество раз, и на каждом последующем шаге меняются 1–2 параметра в соответствии с чертежом. Такой вариант быстр и удобен для опытных операторов и деталей средней сложности.

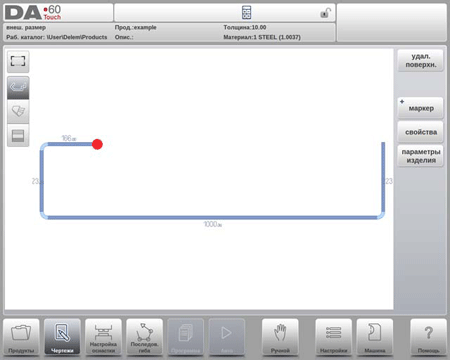

2. Графическое программирование включает создание 2D-профиля, его автоматическую обработку выбранными инструментами, а также проверку столкновений. Этот режим позволяет наиболее полно использовать интеллектуальные возможности современной платформы DA-60 Touch от компании Delem, на которой построено ЧПУ T-3500T . Визуальное 3D-отображение с возможностью вращения и масштабирования детали, станка и инструмента удобно оператору и позволят избежать ошибок при изготовлении деталей.



   При необходимости оператор может внести коррективы в программу, созданную автоматически. Это касается и последовательности гибов, и параметров отдельного гиба.

Автоматический расчет последовательности гибки и создание программы:

• Оптимизация для снижения времени изготовления детали
• Интерактивное определение последовательности гибов
• Обработка больших радиусов и заплющивание
• Определение последовательности гибов вручную
• Визуализация столкновений изделия с оснасткой и машиной
• Свободный выбор формы машины и оснастки
• Расчет длины заготовки

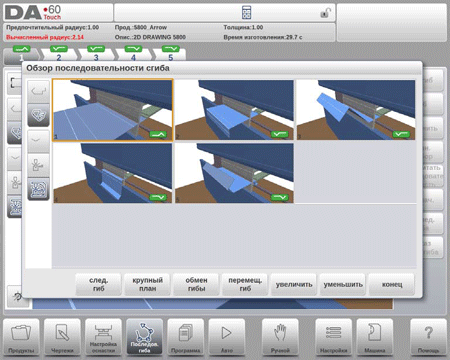

• Моделирование последовательности гибов
• Программируемые положения задних упоров
• Расчет необходимого усилия гибки
• Расчет параметров каждой оси, включая отвод задних упоров

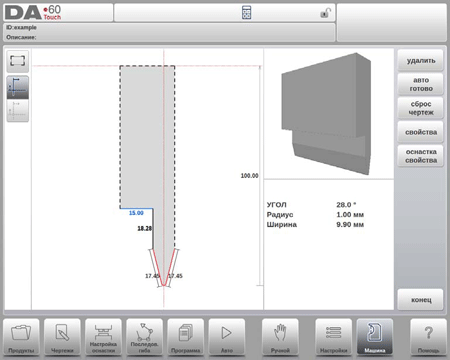

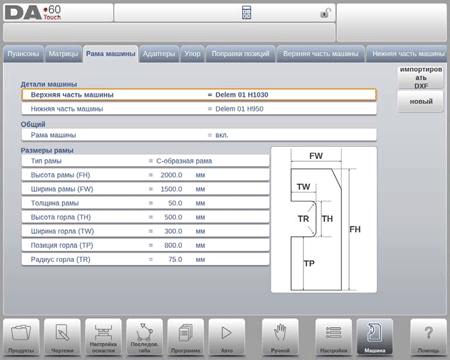

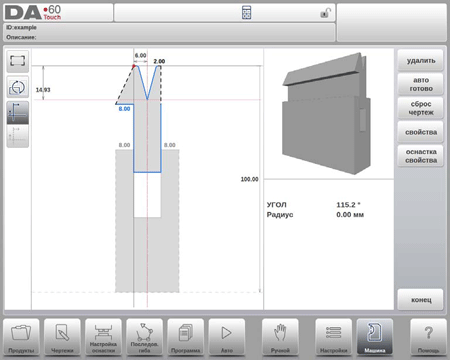

Графический модуль также позволяет создавать или корректировать модель станка, задних упоров, держателей инструмента и самого инструмента, включая «рога» секционных пуансонов, специальные инструменты, в том числе матрицы для заплющивания:

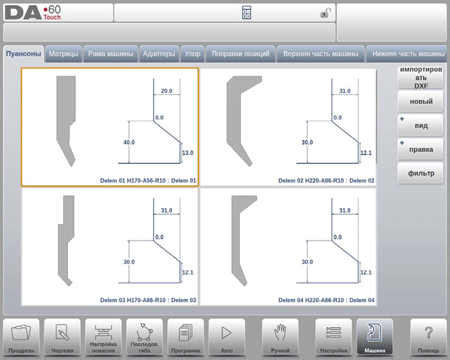

Функции работы с инструментом

• Графическое меню конфигурации инструментов
• Программирование реального профиля инструмента и адаптеров
• Отображение сегментных инструментов в том числе пуансонов с «рогами»

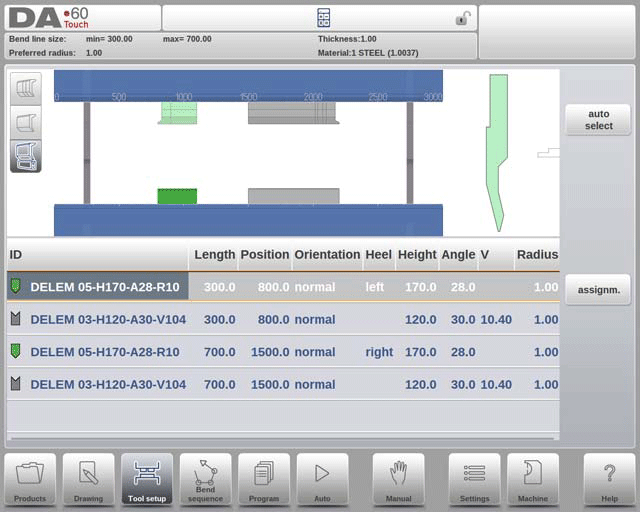

• Программирование многопозиционной расстановки оснастки
• Автоматический подбор инструментов
• Резервное копирование и восстановление
• Программирование специальных инструментов
  • пуансоны для заплющивания
  • пуансоны с большими радиусами
  • многоручьевые матрицы
  • матрицы для заплющивания
  • матрицы с подвижными секторами
