Система ЧПУ Delem: выбор стойки ЧПУ для листогиба

• Как выбрать стойку ЧПУ для листогибочного пресса
• Delem DA-53T
• Delem DA-58T
• Delem DA-66T
• Delem DA-69T
• Листогибочные прессы Abamet с системой ЧПУ Delem

Когда речь заходит о выборе листогибочного пресса, один из наиболее важных моментов, которому следует уделить внимание, — это система ЧПУ. Стойки ЧПУ Delem по праву пользуются большой популярностью среди производителей листогибов, потому как обладают широким набором функций для комфортного программирования и управления гибочными станками и отличаются удобным русифицированным интерфейсом. Кроме того, Delem предлагает офлайн программное обеспечение, в котором инженер-технолог может проверить, как согнется деталь, начерченная конструктором, и какой для этого будет нужен инструмент.

Основное распространение получили следующие модели Delem: DA-53T , DA-58T , DA-66T и DA-69T . Чем же они отличаются, и какая стойка подойдет именно вам? Ответы на эти вопросы вы найдете в этой статье.

Как выбрать стойку ЧПУ для листогибочного пресса

Итак, как выбрать такую стойку, которая будет полностью отвечать требованиям вашего производства, но при этом не переплатить? Как и при выборе станка в целом, здесь нужно отталкиваться от ваших задач. Какие детали вы планируете гнуть? Какая у них будет конфигурация, насколько сложные формы вам требуется получить? В каких осях должны перемещаться задние упоры? Планируете ли вы работать серийно, изготавливать стандартные детали, или же вам предстоит постоянно перенастраивать станок под новые задачи? Нужен ли вам импорт DXF и 3D-файлов? Ответив на эти вопросы, вы сможете подобрать стойку, которая подходит именно вам.

Ниже приведена сравнительная таблица стоек Delem DA-53T, DA-58T, DA-66T и DA-69T.

Delem DA-53T

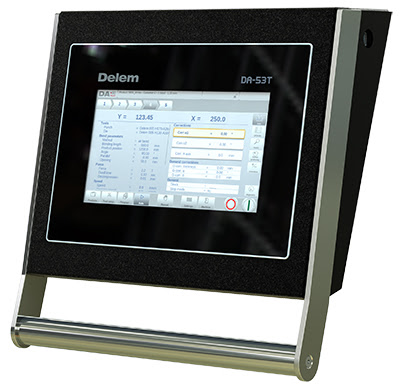

Стойка Delem DA-53T

Стойка ЧПУ Delem DA-53T — это отличное решение для производств с небольшой номенклатурой деталей несложной формы, таких как: профили различных конфигураций, кронштейны, простые коробки квадратной и прямоугольной формы и т.п. Эта стойка обладает небольшим сенсорным экраном с диагональю 10.1" и может управлять максимум 4 осями, не считая оси бомбирования. В такой конфигурации упоры будут автоматически перемещаться только по осям X и R, перемещать их по оси Z придется вручную. Кроме того, с этой стойкой вы не сможете готовить программы для угловых гибов, которые требуют управления осью ΔX. Данная стойка может хранить в памяти до 30 пуансонов и матриц.

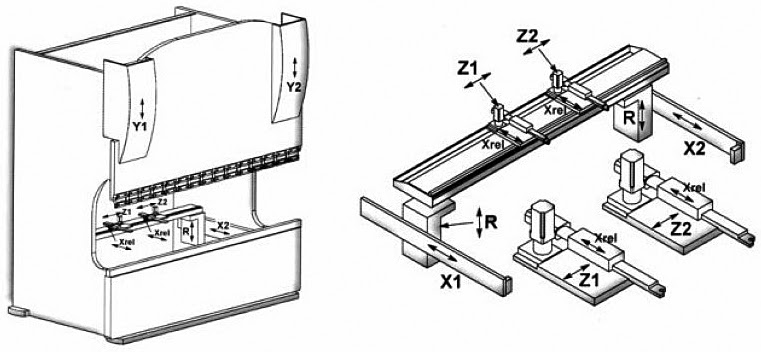

Схема осей листогибочного пресса

В стандартной комплектации Delem DA-53T доступно только числовое программирование и визуализация гибов, но при установке дополнительной опции «2D программирование для DA-53T» откроется возможность графического программирования. В этом режиме оператор может вручную начертить профиль гиба, проставить нужные углы и размеры, а стойка сама рассчитает координаты каждой оси для каждого гиба. Визуализация гибов также будет отображаться в 2D-формате. В комплекте со стойкой поставляется ПО для технолога Delem Profile-TL, в котором доступно только числовое программирование.

Delem DA-58T

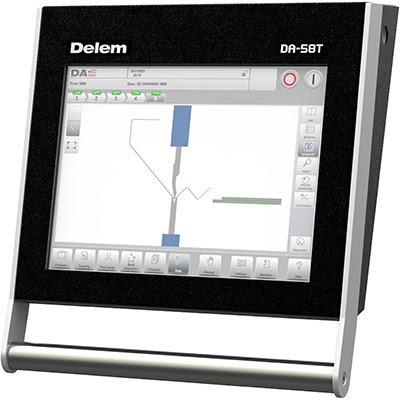

Стойка Delem DA-58T

Стойку ЧПУ Delem DA-58T можно назвать продвинутой версией DA-53T . Как и Delem DA-53T, DA-58T может управлять максимум 4 осями, не считая оси бомбирования. При этом стойка оснащена удобным экраном с диагональю 15", функцией 2D-программирования и симуляции гиба. Библиотека инструмента увеличена — 30 пуансонов и 60 матриц. Кроме того, в комплекте со стойкой идет ПО для технолога Delem Profile-T2D. В этой версии вы сможете подготовить числовые и графические программы на компьютере, не подходя к станку.

Delem DA-66T

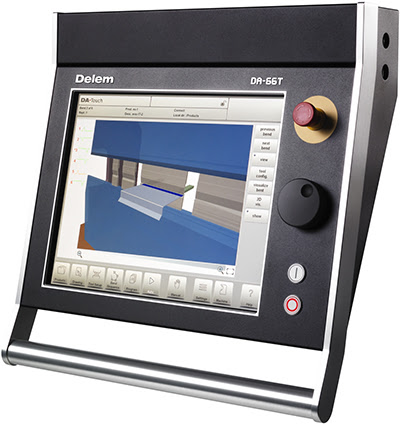

Стойка Delem DA-66T

Стойка ЧПУ Delem DA-66T сильно отличается от предыдущих моделей в плане функциональности и удобства работы. Максимальное количество управляемых осей = 8+1 (Y1, Y2, X1, X2, R1, R2, Z1, Z2 и система бомбирования). Это значит, что с этой стойкой вы сможете согнуть самые сложные детали. Библиотека инструмента не ограничена. При установке опции «Импорт DXF для Delem DA-66T» вы сможете импортировать 2D чертежи в ЧПУ и офлайн ПО Delem Profile-T2D. Однако следует сказать, DA-66T в этом функционале несколько ограничена: можно импортировать чертежи с гибами только в одной плоскости. Если вам нужны детали с перпендикулярными гибами (коробки, корпуса и т.д.), вам понадобится ПО Profile-T3D. Стойка обладает отличным экраном с диагональю 17" и визуализирует гибку детали в 3D, то есть оператор всегда сможет подробно рассмотреть, как ему нужно позиционировать деталь при гибе, а это бывает очень полезным при работе с изделиями сложной формы.

Delem DA-69T

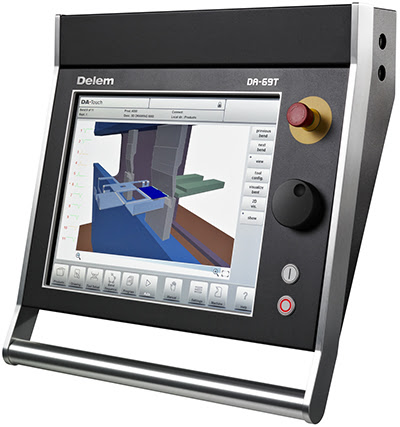

Стойка Delem DA-69T

Стойка ЧПУ Delem DA-69T — самая удобная и функциональная стойка из всех перечисленных. Диагональ экрана — 17". Как и Delem DA-66T, может управлять 8 осями и системой ЧПУ-бомбирования. DXF-файлы можно импортировать напрямую в стойку, в том числе чертежи с перпендикулярными гибами. Импорт 3D доступен через офлайн ПО Delem Profile T3D. Симуляция гиба в 3D, неограниченная библиотека инструмента. В комплекте со стойкой поставляется наиболее продвинутая версия ПО для технолога — Delem Profile-T3D. В общем, если вам нужен топовый контроллер для гибки листового металла — это определенно он.

Листогибочные прессы Abamet с системой ЧПУ Delem

Компания «Абамет» более 20 лет занимается поставками листогибочных прессов. Все это время мы успешно сотрудничали с известными производителями станков из Европы и Азии, проверяли в деле различные комплектующие и конфигурации станков, вместе с клиентами решали их технологические задачи, а наши инженеры сделали сотни выездов по сервисным заявкам. Большой накопленный опыт позволяет нам с уверенностью утверждать, что стойки Delem — пожалуй, лучшее решение на рынке контроллеров ЧПУ для листогибочных прессов. Интуитивно понятный интерфейс, удобное управление, огромное количество сервисных параметров для настройки станка, визуализация гибов в 3D, импорт DXF и 3D, офлайн ПО в комплекте — все это вместе делает выбор стойки ЧПУ очевидным.

Сейчас наша компания предлагает сервогидравлические листогибы серии AMBA и электромеханические листогибы серии AMBE.

Станки серии AMBA — это листогибы, обладающие всем необходимым для решения большинства технологических задач. Сервогидравлическая система обеспечивает быстрое и точное движение верхней балки, в базовой комплектации перемещения упоров автоматизированы по осям X и R, установлена система ЧПУ-бомбирования (компенсации прогиба). Система ЧПУ — Delem DA-53T , также доступны DA-58T , DA-66T , DA-69T . Станок может быть оснащен дополнительными опциями, в том числе, автоматизацией осей перемещения упоров, системой лазерной защиты, системой крепления инструмента Wila и т.д.

Станки серии AMBE отличаются электромеханическим приводом перемещения верхней балки, что позволяет достичь большей производительности при снижении уровня шума. Из-за своих небольших размеров и тоннажа идеально подходят для производства небольших деталей сложной формы: контактные группы, фурнитура и т.п. В базовой комплектации станки оснащены стойкой Delem DA-53Tx (обновленная версия DA-53T , отличающаяся большим экраном и возможностью управления 6 осей). Опционально доступны DA-66T , DA-69T .
