Расчет усилия пробивки
При пробивке отверстий в толстом материале или пробивке материала с большим пределом прочности на растяжение необходимо следить за тем, чтобы не было превышено рекомендуемое тяговое усилие станка. Результатом такой ситуации может стать поломка станка или инструмента.
Усилие = Периметр пуансона × Толщина материала × Значение усилия материала × Коэффициент материала
Значение усилия материала (тонн/мм 2 ) = 0,0352
| Коэффициент материала | |
|---|---|
| Тип материала | Коэффициент |
| Алюминий (мягкий лист) | 0,30 |
| Алюминий (1/2 твердости) | 0,38 |
| Алюминий (твердый) | 0,50 |
| Медь (катаная) | 0,57 |
| Латунь (мягкий лист) | 0,60 |
| Латунь (1/2 жесткости) | 0,70 |
| Мягкая сталь | 1,00 |
| Нержавеющая сталь | 1,50 |

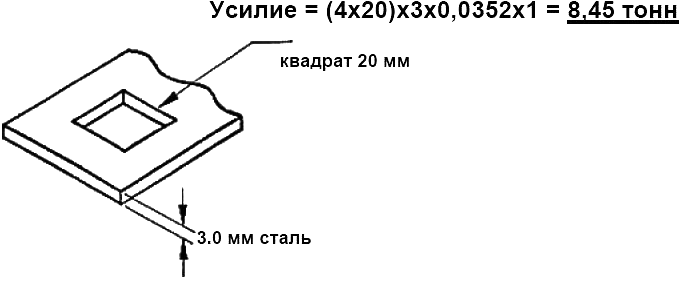

Пример расчета усилия пробивки для квадрата
20,0 мм квадрат, 3,0 мм мягкая сталь
Периметр × Толщина × Значение усилия материала × Коэффициент материала

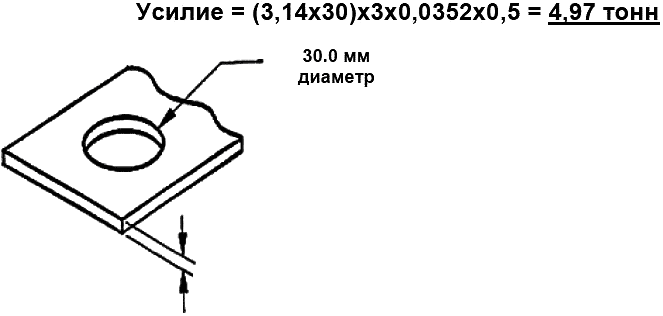

Пример расчета усилия пробивки для круга
30,0 мм диаметр 3,0 мм алюминий
Периметр × Толщина × Значение усилия материала × Коэффициент материала
