Вертикальный или горизонтальный фрезерный станок с ЧПУ: отличия, плюсы и выбор под задачу

• Введение
• Вертикально-фрезерные станки с ЧПУ
  • Преимущества
  • Недостатки
• Горизонтально-фрезерные станки с ЧПУ
  • Преимущества
  • Недостатки
• Заключение

---

Введение

Главное отличие вертикально-фрезерного станка от горизонтально-фрезерного заключается в расположении шпинделя. У вертикальных станков шпиндель расположен вертикально, т.е. перпендикулярно рабочему столу станка, а у горизонтальных станков шпиндель расположен горизонтально, т.е. параллельно рабочему столу. Ориентация шпинделя и определяет в первую очередь особенности станков, их преимущества и недостатки.

Вертикально-фрезерные станки с ЧПУ

Шпиндель вертикально-фрезерного станка

Преимущества

1. Вертикально-фрезерные станки дешевле горизонтально-фрезерных.

2. Вертикальные станки компактнее и занимают меньше места в цехе.

3. У вертикальных станков лучше видимость зоны резания, что упрощает оператору наладку и контроль за процессом обработки.

4. Вертикальные станки проще в освоении.

5. На вертикальных станках проще организовать обработку детали большой длины в четырех осях с дополнительным поджимом, добавив в комплектацию поворотный стол и заднюю бабку.

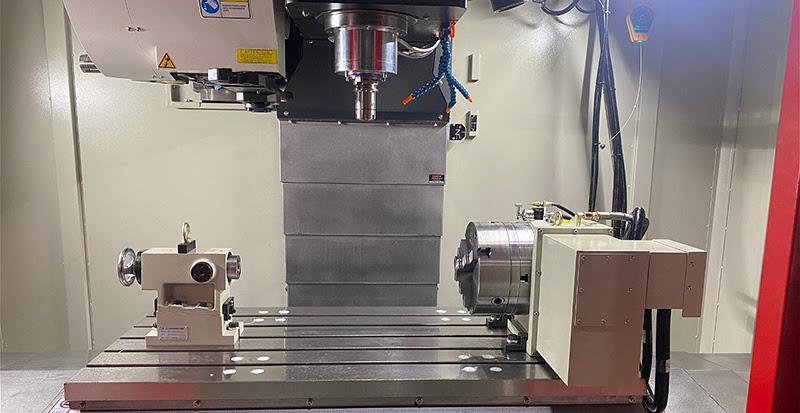

   Вертикальный станок с поворотным столом и задней бабкой

Недостатки

1. На вертикально-фрезерном станке сложнее организовать обработку крупных тяжелых деталей с разных сторон за один установ. Вертикальные станки в базовой комплектации имеют три линейные оси. Дополнительно можно установить четвертую поворотную ось, но планшайба поворотного стола будет вертикальной, а не горизонтальной. На такую планшайбу будет не так просто и удобно установить большую тяжелую деталь. Максимальная допустимая нагрузка и диаметр планшайбы поворотного стола будут меньше, чем у планшайбы горизонтально-фрезерного станка.

2. У вертикальных станков хуже отвод стружки из зоны резания. Стружка может скапливаться в зоне обработки и повторно попадать под режущий инструмент, уменьшая срок его службы и ухудшая качество обрабатываемой поверхности.


   Стружка на столе вертикально-фрезерного станка

Горизонтально-фрезерные станки с ЧПУ

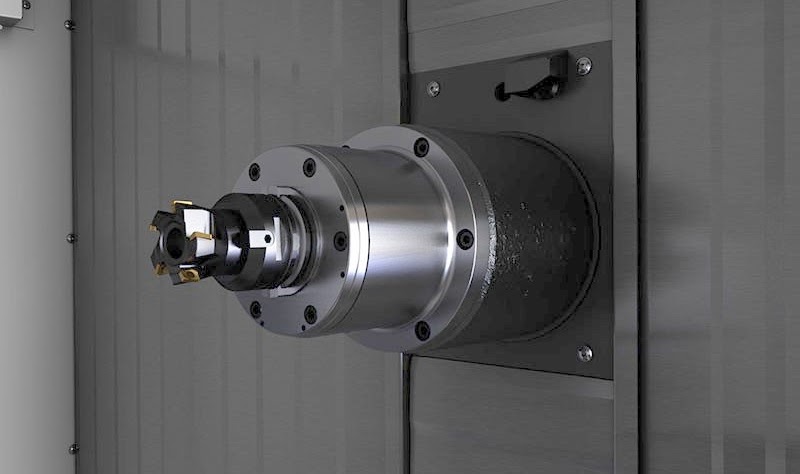

Шпиндель горизонтально-фрезерного станка

Преимущества

1. Горизонтально-фрезерные станки часто имеют в своей конструкции горизонтальную поворотную планшайбу, с помощью которой удобно организовать многостороннюю обработку больших тяжелых деталей за один установ.


   Обработка большой детали на горизонтальном станке с ЧПУ

2. Если серийность большая, то лучше выбрать горизонтальный станок с автоматической системой смены поворотных палет. Это позволит экономить время, необходимое на переналадку. Пока одна палета будет находиться в рабочей зоне, другая будет доступна оператору. Можно снимать готовую деталь и устанавливать новую заготовку. Горизонтальные станки довольно часто имеют такие системы смены палет в базовой комплектации.

3. Для горизонтальных станков доступна также различная специальная технологическая оснастка: двухсторонние плиты с сеткой резьбовых отверстий, колонны, стойки и т.д. Такие приспособления позволяют настроить многоместную многостороннюю обработку.

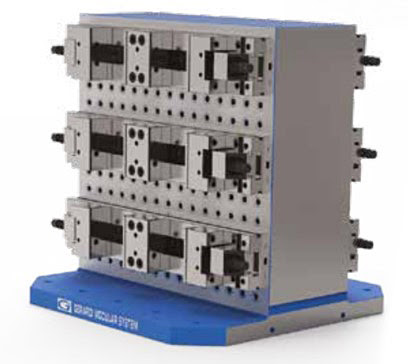

Технологическая оснастка для горизонтальных станков

4. У горизонтальных станков хороший отвод стружки из рабочей зоны. Стружка под действием силы тяжести падает вниз, не скапливаясь на обрабатываемой детали и не мешая дальнейшей обработке. Это способствует повышению качества обрабатываемой поверхности и увеличению стойкости режущего инструмента.

Недостатки

1. У горизонтально-фрезерных станков более высокая стоимость. Они дороже вертикально-фрезерных станков с сопоставимой рабочей зоной.

2. У горизонтальных станков хуже видимость зоны резания. Это связано как с конструкцией станка, так и с используемыми зажимными приспособлениями, которые могут закрывать оператору зону обработки.

3. Горизонтальные станки крупнее и занимают больше места в цехе.

4. Наладка горизонтального станка часто более сложная, требует больше времени и внимания.

Заключение

Выбор фрезерного станка зависит от конкретных задач производства. Если нужно обрабатывать большие тяжелые детали с разных сторон, то первый выбор — горизонтально-фрезерный станок. Если серия большая, то лучше выбрать горизонтальный станок с системой автоматической смены палет. Это позволит не терять время не переустановку. Если нет необходимости часто изготавливать сложные большие корпусные детали, то можно выбрать широко распространенный вертикально-фрезерный станок. Он более универсальный, недорогой и занимает меньше места на производстве, а также хорошо справляется со многими часто возникающими задачами.
