15 февраля 2022

Многие фрезерные станки HAAS имеют в базовой комплектации сменщик инструмента бокового типа. Однако, для некоторых моделей популярной серии VF такой сменщик предлагается в качестве опции.

Сменщик инструмента бокового типа

Компания HAAS производит устройства смены инструмента бокового типа на 30 и 50 позиций (плюс ещё один инструмент может находиться в шпинделе). Все основные узлы и детали изготавливаются на заводе Haas в США, что гарантирует высокое качество и надежность.

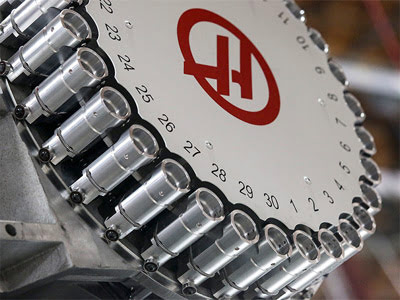

SMTC-30 SMTC-30

Боковой сменщик инструмента имеет ряд преимуществ перед сменщиком зонтичного или карусельного типа:

  • Более быстрая смена инструмента (приблизительно на 2 сек быстрее) с помощью 2-захватной руки-манипулятора. Это позволяет в некоторых задачах уменьшить общее время обработки на 10%. Поворотный магазин имеет сервопривод для быстрого поворота барабана. Также есть возможность заранее поставить следующий инструмент в рабочую позицию для сокращения времени цикла.

  • Увеличенная ёмкость. В сменщик инструмента на 30 позиций помещается в 1,5 раза больше инструментов, чем в сменщик зонтичного типа (20 инструментов), а в сменщик на 50 позиций в 2,5 раза больше. Такой сменщик позволяет не только работать с большим количеством различных инструментов, но и упрощает работу с группами резервных инструментов. Все это дает возможность долго работать без остановки и переналадки станка, изготавливать сложные детали.

  • Боковой сменщик инструмента находится за пределами рабочей зоны фрезерного станка, не занимает место внутри станка. В связи с этим появляется больше возможностей для работы с крупными зажимными приспособлениями, поворотными столами, высокими заготовками. Снижается вероятность столкновения. Также на инструменты, находящиеся в сменщике, не попадает стружка и СОЖ, а в процессе смены рабочий инструмент очищается от стружки с помощью специальных щеток.

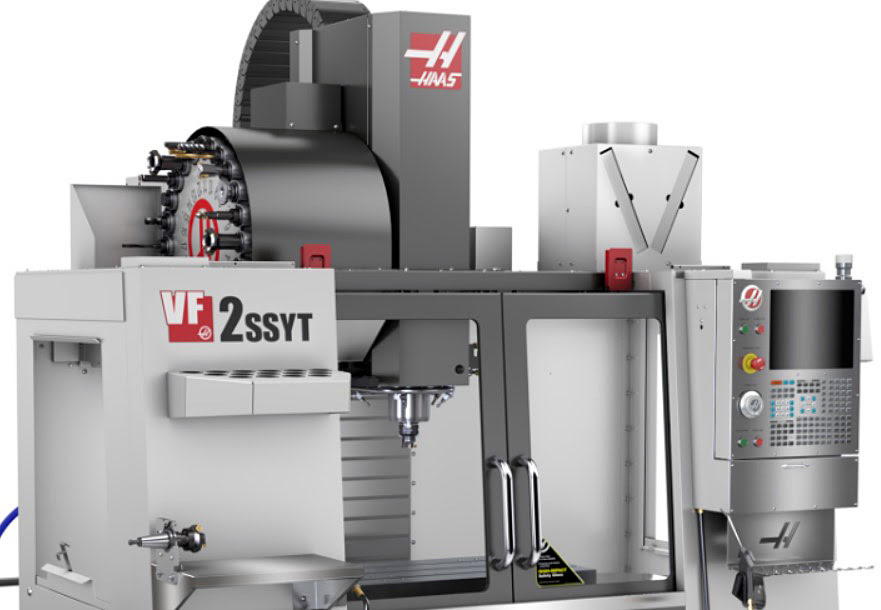

    Haas VF-2SSYT

  • Боковой сменщик умеет работать с большими и тяжелыми инструментами. Большой инструмент задается буквой «L», а тяжелый буквой «H». В специальной таблице инструментальных гнезд и инструментов отражается вся необходимая информация. Для тяжелого инструмента система ЧПУ HAAS будет оставлять пустыми два соседних гнезда, а для тяжелого будет снижена скорость руки-манипулятора. На видео ниже наглядно показано, как работать со сменщиком инструмента бокового типа, подробно рассказано про особенности работы с большими и тяжелыми инструментами.

Автоматический сменщик инструмента бокового типа нельзя поставить в «поле», т.е. когда станок уже находится на заводе покупателя. Его необходимо заказывать сразу вместе с новым фрезерным станком HAAS.

Всю необходимую дополнительную информацию можно получить в отделе продаж Вашего региона.
