Токарные патроны играют важную роль в работе токарных станков, обеспечивая надежное закрепление заготовок для точной и эффективной обработки. Существует несколько видов патронов, каждый из которых обладает уникальными характеристиками и применением. Рассмотрим основные типы: гидравлические, ручные и цанговые.

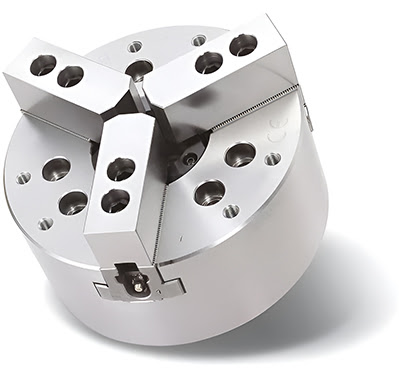

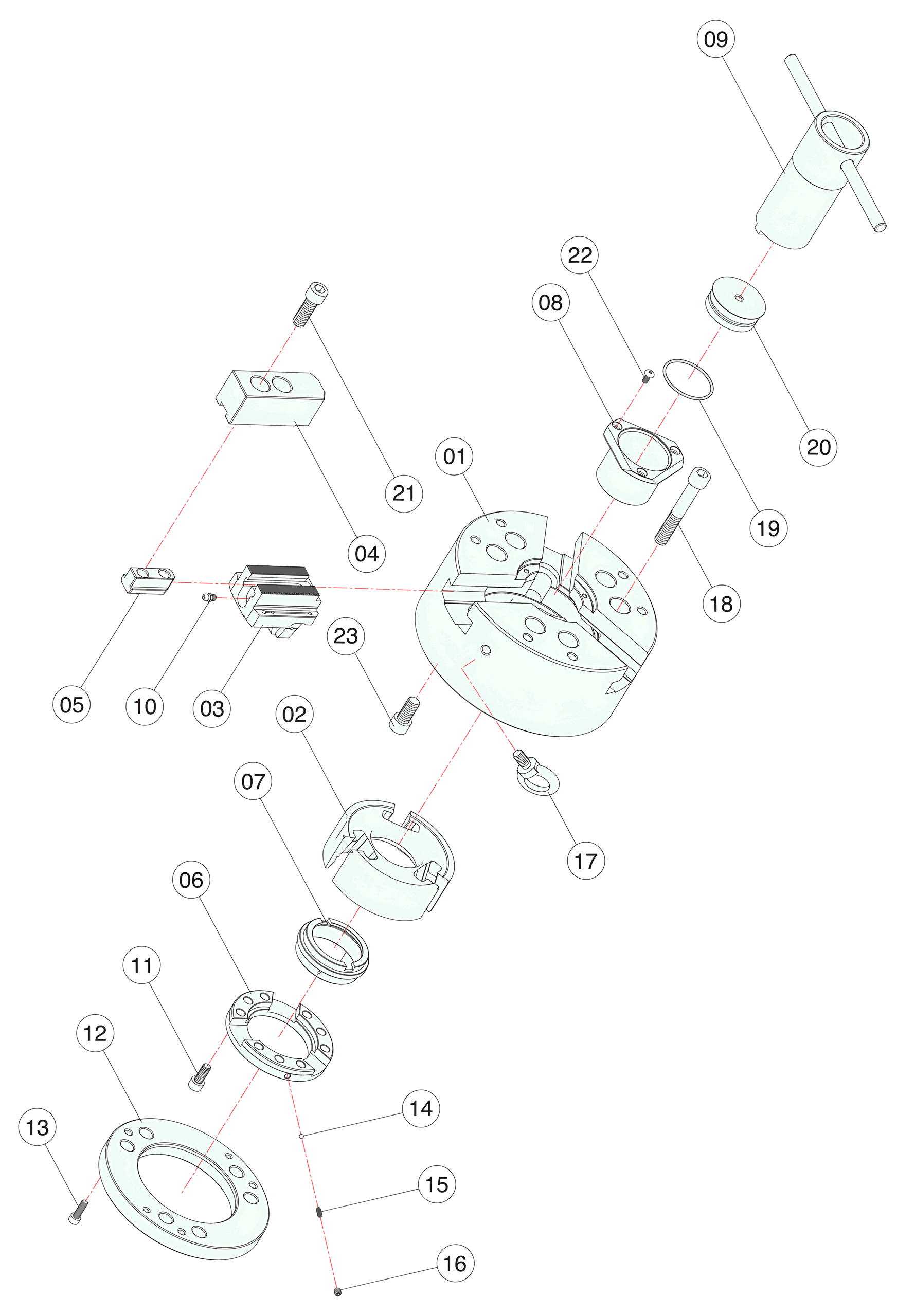

Гидравлические токарные патроны применяются на станках с ЧПУ и обеспечивают надежный зажим заготовок.
Гидравлические патроны работают на основе давления масла для зажима детали. Это позволяет равномерно распределить усилие по всей поверхности заготовки и помогает предотвратить её деформацию или повреждение.
Для увеличения функциональных возможностей гидравлических токарных патронов применяются различные накладные кулачки.

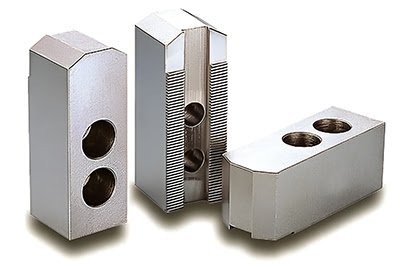

Имеют невысокую твердость поверхности, что делает их идеальными для растачивания под определенные размеры и формы заготовки.

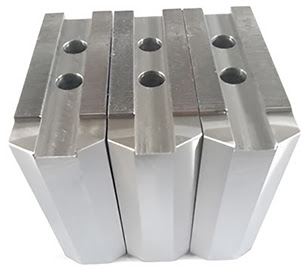

Применяются для зажима длинных заготовок с большим вылетом. Высокие кулачки также подходят для растачивания, что делает их более универсальными.
Позволяют зажимать заготовки с маленьким диаметром.

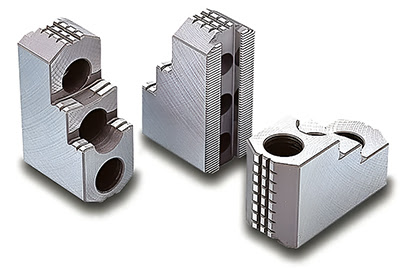

Отличаются повышенной твердостью и применяются для жесткого и надежного крепления деталей.
Гидравлические патроны AdvaCut в каталоге
Двухкулачковые. Для фиксации несимметричных заготовок сложной формы. Диаметры патронов&nbs['Ø: 110, 135, 169, 210, 254, 304 мм.
Трехкулачковые. Для фиксации цилиндрических и многогранных заготовок. Диаметры патронов Ø: 110, 135, 160, 210, 250, 300, 400, 450 мм.
Четырехкулачковые. Для фиксации цилиндрических и квадратных заготовок. Диаметры патронов Ø: 160, 210, 250, 300, 450 мм.

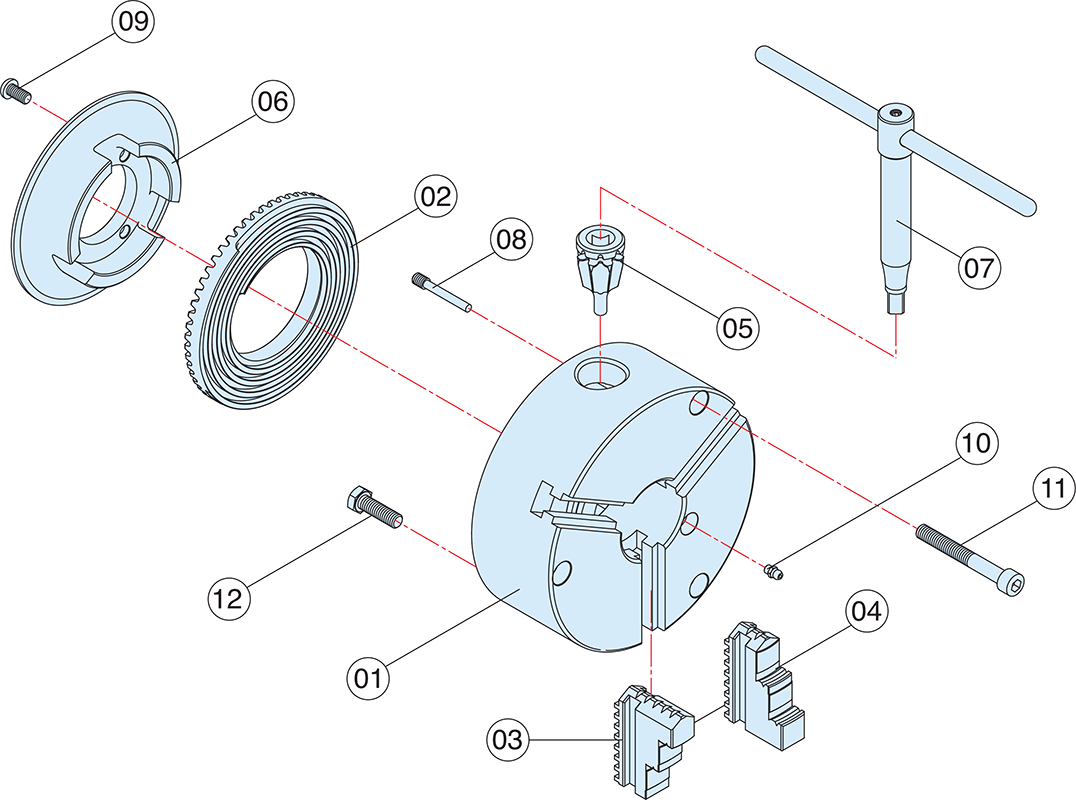

Ручные токарные патроны широко распространены на токарных универсальных станках без системы ЧПУ. Зажим и разжим заготовки происходит с помощью вращения Т-образного ключа.

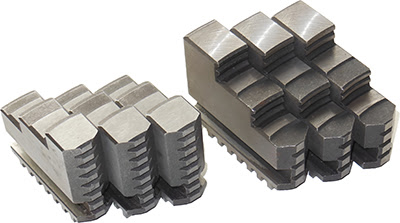

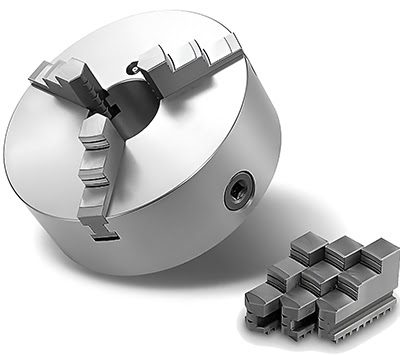

В комплекте с ручными токарными патронами обычно поставляются наборы прямых и обратных твёрдых кулачков.
Ручные токарные патроны AdvaCut в каталоге
Трехкулачковые. Диаметры патронов Ø: 110, 135, 160, 210, 230, 250, 300 мм.
Четырехкулачковые. Диаметр патрона Ø: 203 мм.

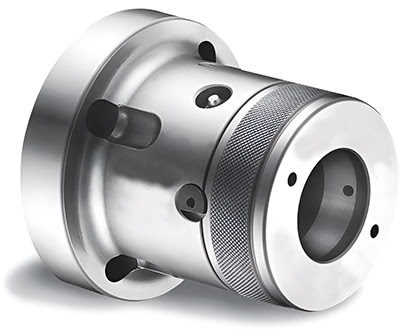

Цанговые токарные патроны используют цанги для надежной фиксации заготовок. Этот способ зажима гарантирует точное и равномерное закрепление, что делает патроны с цангами идеальными для работы с мелкими и высокоточными деталями.
Гидравлические цанговые патроны отлично подходят для ЧПУ-станков, особенно при высокоскоростной обработке калиброванных прутков. Благодаря гидравлической системе зажим происходит быстро и точно, что обеспечивает высокое качество обработки с минимальными отклонениями и деформациями. В отличие от кулачковых патронов с гидравлическим приводом, которые лучше подходят для обработки одиночных заготовок, цанговые системы зажима ускоряют процесс и идеально подходят для работы с прутками круглого, квадратного и шестигранного сечения.

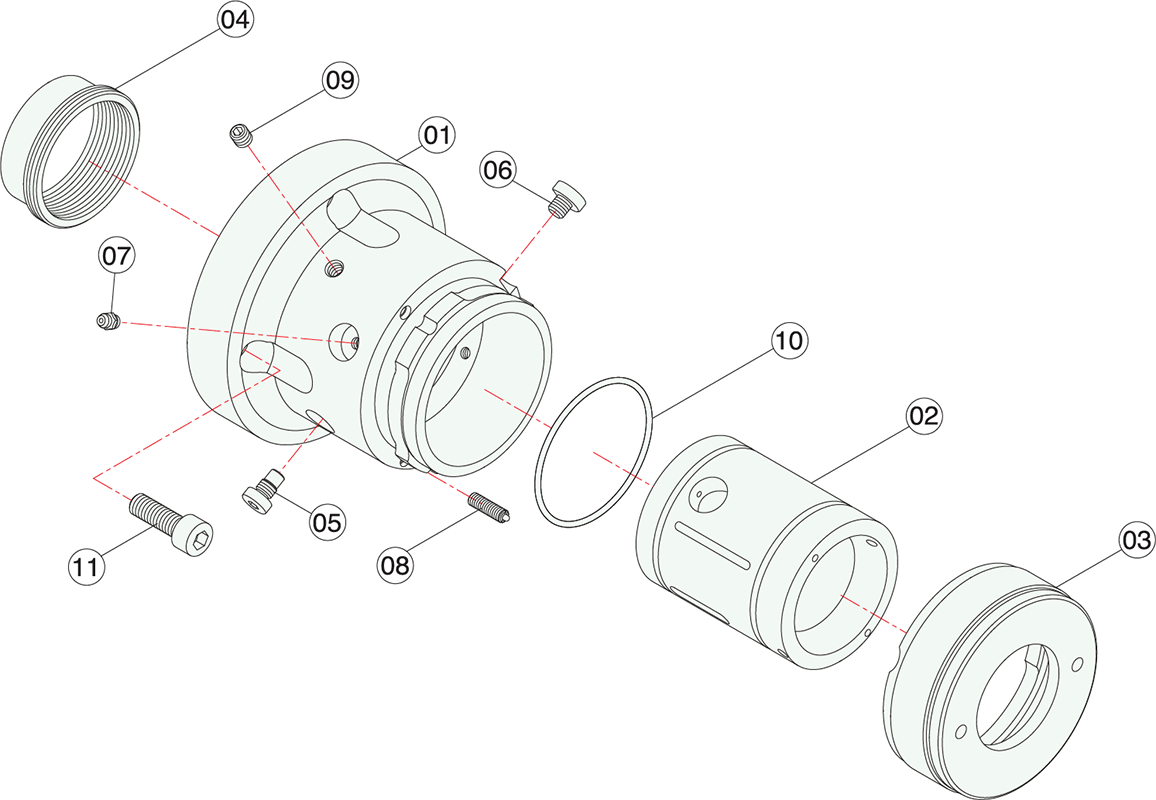

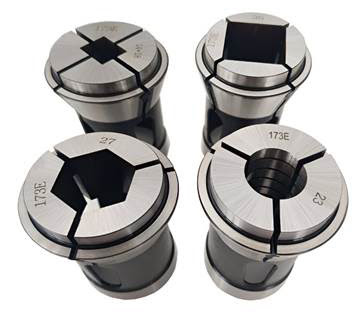

Цанги для токарного патрона подбираются под определенный размер и тип прутка: круг, шестигранник или квадрат. Для каждой модели цангового патрона используется свой тип цанг: 163E, 173E, 177E или 185E, который зависит от параметров самого патрона.
| Тип цанги | Размеры и тип прутков | ||
|---|---|---|---|
| Круг | Шестигранник | Квадрат | |
| 163E | 3-30 | 4-27 | 5-20 |
| 173E | 3-42 | 6-36 | 6-30 |
| 173E | 3-42 | 6-36 | 6-30 |
| 177E | 5-52 | 8-45 | 7-36 |
| 177E | 5-52 | 8-45 | 7-36 |
| 185E | 4-60 | 8-52 | 7-42 |
Цанговые патроны и цанги AdvaCut в каталоге
Цанговые патроны. Посадки: А2-5, А2-6, А2-8.
Цанги для патронов. Отверстие: круг, квадрат, шестигранник.
Каждый тип токарного патрона — гидравлический, ручной или цанговый — обладает своими уникальными особенностями и преимуществами, что позволяет выбрать подходящий инструмент в зависимости от конкретных производственных задач и требований.
Гидравлический патрон
Преимущества:
Недостатки:
Ручной патрон
Преимущества:
Недостатки:
Цанговый патрон
Преимущества:
Недостаток:
