13 мая 2022
  • серия APL100 — для обработки различных сталей и чугуна;
  • серия ASL140 — для обработки нержавеющих сталей;
  • серия AAL150 — для обработки цветных металлов
СерияAPL100ASL140AAL150
 APL100ASL140AAL150
ПокрытиеAlCrSiN
Специальное универсальное PVD-покрытие для фрезерования. Высокая стойкость к окислению, хороший баланс между твердостью, термостойкостью и коэффициентом трения
TiAIN
Покрытие PVD предназначено для обработки нержавеющих сталей и некоторых титановых сплавов. Высокая микротвердость и мелкозернистость
Без покрытия
Твердый сплав без покрытия с острыми режущими кромками
Обрабатываемые материалы
  • Углеродистые и легированные стали (<35HRC)
  • Легированные стали (35-48HRC)
  • Перлитные, ферритные и мартенситные стали (<35HRC)
  • Серый чугун и чугун с шаровидным графитом (<32HRC)
  • Высоколегированный чугун (35-45HRC)
Нержавеющие стали (<280HB)
  • Кованные / литые алюминиевые сплавы (Si≤12%)
  • Медные сплавы (<200HB)
Особенности работы и применения
  • Высокие значения скорости резания и подачи
  • Возможны несколько видов охлаждения: масляный туман, водорастворимые СОЖ, режущие масла, воздушное охлаждение
  • Конструкция режущей кромки обеспечивает хороший отвод стружки
  • Наилучшие методы охлаждения – водорастворимые СОЖ и режущие масла
  • Специальная режущая кромка предотвращает вибрацию и способствует отводу стружки
  • Оптимальный метод охлаждения – водорастворимые СОЖ

Серия APL100

В серию APL100 входит достаточно много фрез с цилиндрическим хвостовиком. Инструмент можно разделить по следующим основным параметрам:

  1. По количеству зубьев.

    Имеются фрезы с 2, 3, 4 и 6 зубьями. 4 зуба — первый выбор для обработки стали и чугуна.

    Чем меньше режущих кромок, тем больше пространства для размещения стружки и тем проще ее удаление. При этом уменьшается площадь сечения фрезы, снижается ее жесткость. Снижается также качество обрабатываемой поверхности. Фрезы с небольшим количеством зубьев хорошо подходят для обработки пазов.

    Чем больше режущих кромок, тем выше жесткость фрезы, но уменьшается пространство для размещения стружки. Можно добиться более высокого качества обрабатываемой поверхности. Увеличение количества зубьев позволяет увеличить скорость подачи при той же скорости резания и подачи на зуб, т.е. позволяет увеличить производительность. Такие фрезы хорошо подходят для контурного фрезерования с небольшой радиальной глубиной резания.

  2. По диаметру фрезы.

    Большинство фрез серии могут иметь диаметр в диапазоне от 4 до 20 мм. У некоторых подтипов диапазон начинается с диаметра 1 и 2 мм. 2-зубые фрезы со сферическим торцем могут быть диаметром от 0,8 мм. При этом речь идет о диаметре режущей части, диаметр хвостовика — 4 мм. 3-зубые фрезы с плоским торцем могут быть диаметром до 25 мм (режущая часть и хвостовик).

  3. По типу нижней кромки.

    У фрез может быть плоский торец, торец с радиусом при вершине и сферический торец. Имеются также фасочные фрезы с общим углом вершины 60, 90 и 120 градусов.

    Инструментом с плоским торцем можно обрабатывать как паз (рекомендуется использовать фрезу с числом зубьев не более 3), так и уступ. Такие фрезы позволяют получить вертикальную стенку и плоское дно.

    Фреза по стали с плоским торцем

    Фрезы, у которых торец с радиусом при вершине, можно использовать не только для обработки пазов и контурного фрезерования, но и для профильного фрезерования некоторых сложных поверхностей в тех случаях, когда фрезу со сферическим торцем применить не получается. Такая неплоская скругленная вершина обеспечивает увеличение стойкости инструмента.

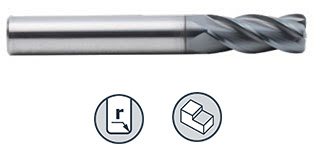

    Фреза по стали с торцем с радиусом при вершине

    Фрезы со сферическим торцем применяют для профильного фрезерования сложных 3D  поверхностей. Они имеют торцевую поверхность в виде полусферы. Их часто применяют в инструментальном производстве при обработке штампов и пресс-форм.

    Фреза по стали со сферическим торцем

    Фасочные фрезы применяют для контурного фрезерования фасок. Инструменты имеют четыре режущие кромки. Чаще всего используют фрезы с общим углом при вершине 90° для получения на детали фаски 45°. Фрезы с углом при вершине 60° и 120° используют реже.

    Фасочная фреза по стали

  4. По углу спирали.

    Фрезы могут иметь угол наклона винтовых канавок 30, 35 и 45 градусов.

    С увеличением угла наклона растет сила, действующая вдоль оси вращения фрезы, но уменьшается сила, действующая перпендикулярно этой оси. Осевая сила создает повышенную нагрузку на подшипники шпинделя станка и может сдвигать фрезу в осевом направлении при недостаточном ее зажиме в патроне. Уменьшение радиальной силы снижает вероятность отгиба инструмента. Многозубые фрезы с большим углом спирали часто используют для чистовой обработки, для получения поверхности высокого качества.

    С уменьшением угла спирали увеличивается жесткость фрезы, но также увеличиваются и силы сопротивления резанию.

Фрезы серии APL100 также различаются по длине режущей части и хвостовика. Можно выбрать фрезу с укороченной, удлиненной или стандартной длиной режущей части. Также есть фрезы со стандартным или удлиненным хвостовиком. Выбор осуществляется в зависимости от геометрии обрабатываемой детали. По возможности нужно обеспечить наименьший вылет инструмента из патрона.

Серия ASL140

В серию ASL140 также входят различные фрезы с цилиндрическим хвостовиком, которые можно разделить по следующим основным параметрам:

  1. По количеству зубьев.

    Имеются фрезы с 2, 3 и 4 режущими кромками. Наиболее универсальным инструментом являются фрезы с 4 зубьями.

  2.
  3. По диаметру фрезы.

    Большинство фрез серии могут иметь диаметр в диапазоне от 1 или 2 до 20 мм. 2-зубые фрезы с плоским торцем могут иметь диаметр от 0,5 мм для мелкоразмерной обработки. 2-зубые фрезы со сферическим торцем выпускаются диаметром до 16 мм.

  4. По типу нижней кромки.

    У фрез может быть плоский торец, торец с радиусом при вершине и сферический.

    ASL140

  5. По углу спирали.

    Фрезы серии могут иметь угол наклона винтовых канавок 30° (для фрез со сферическим торцем) и 35° для фрез с плоским торцем и с радиусом при вершине.

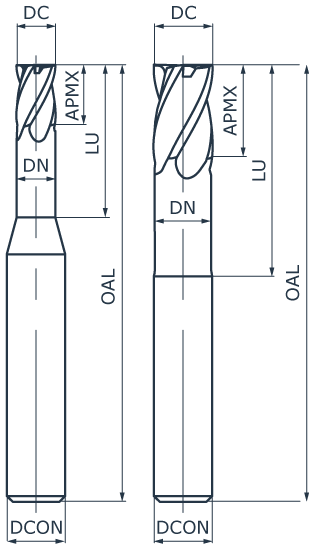

Еще фрезы серии ASL140 различаются по длине режущей части. Есть фрезы с укороченной и стандартной длиной. Группа фрез ASL140-SN4 имеет обниженную шейку, т.е. диаметр хвостовика за режущей частью обнижен на определенной длине. Это позволяет работать инструменту около высокой вертикальной стенки без затирания.

Фрезы по нержавеющей стали с обниженной шейкой

Серия ALL150

Фрезы для обработки цветных металлов серии ALL150 также можно разделить по следующим основным параметрам:

  1. По количеству зубьев.

    Имеются фрезы с 2 и 3 режущими кромками. Фрезы этой серии имеют меньше зубьев. Для алюминиевой стружки требуется больше места для вывода.

  2. По диаметру фрезы.

    Большинство фрез серии могут иметь диаметр в диапазоне от 1 или 2 до 20 мм. Фрезы с удлиненным хвостовиком и радиусом при вершине могут иметь диаметр от 6 мм. 2-зубые фрезы со сферическим торцем выпускаются диаметром до 16 мм.

  3. По типу нижней кромки.

    У фрез может быть плоский торец, торец с радиусом при вершине и сферический.

    AAL150

  4. По углу спирали.

    Фрезы серии могут иметь угол наклона винтовых канавок 30° (для фрез со сферическим торцем) и 45° для фрез с плоским торцем и с радиусом при вершине. Увеличенный угол 45° способствует отводу алюминиевой стружки и уменьшает осевую силу, которая может вытягивать фрезу из патрона.

Фрезы серии ALL150 различаются и по длине режущей части и хвостовика.

Можно выбрать фрезу со стандартной или удлиненной длиной режущей части. Также есть фрезы со стандартным или удлиненным хвостовиком.

Существуют и другие серии твердосплавных фрез AdvaCut для обработки самых разных материалов: жаропрочные сплавы, титановые сплавы, закаленные стали, графит и др. Все указанные фрезы вы можете найти в разделе «Фрезы концевые цельные».
