Виды приводных инструментальных блоков для токарных обрабатывающих центров. Приводные блоки VDI и BMT
Применение приводного инструмента на токарных станках с ЧПУ значительно расширяет возможности оборудования. С помощью приводных блоков можно выполнять фрезерование, сверление, растачивание и нарезание резьбы.
Типы приводных блоков по конструкции:
- прямые (их также называют осевыми или аксиальными);
- угловые (радиальные);
- с регулируемым углом (для выполнения специальных задач, требующих обработки под углом от 0 до 90°).
Типы приводных блоков по креплению:
- VDI — удобны для быстрой замены, что сокращает время переналадки станка;
- BMT — обеспечивают высокую жесткость благодаря креплению на четырех болтах и удлиненному хвостовику, что делает их подходящими для интенсивной обработки с высоким крутящим моментом.
Для выбора приводных блоков нужно учитывать несколько ключевых моментов:
- Стандарт присоединения блока к револьверу — VDI, BMT или специальные стандарты для некоторых производителей станков.
- Для приводных блоков VDI используются несколько стандартов приводной муфты — DIN1809, DIN5480, DIN5482, TOEM Baruffaldi.
1. Приводные блоки VDI
Приводные блоки VDI имеют на хвостовике специальную гребенку, которая используется для закрепления инструмента в посадочном месте на револьвере. Основным преимуществом блоков VDI является быстрая переналадка и смена приводного инструмента.

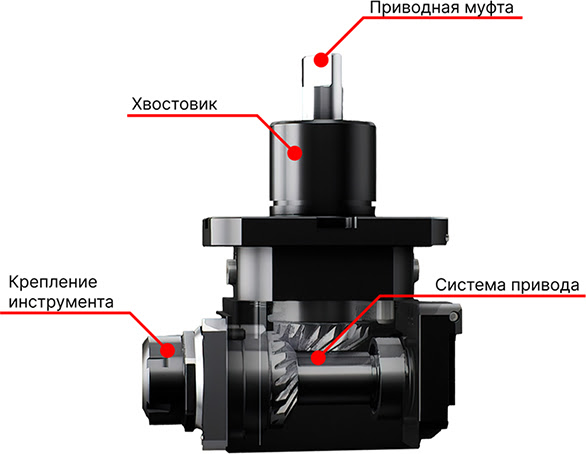

Угловой (радиальный) приводной блок VDI
Блоки VDI чаще устанавливаются на револьвер в осевом направлении:

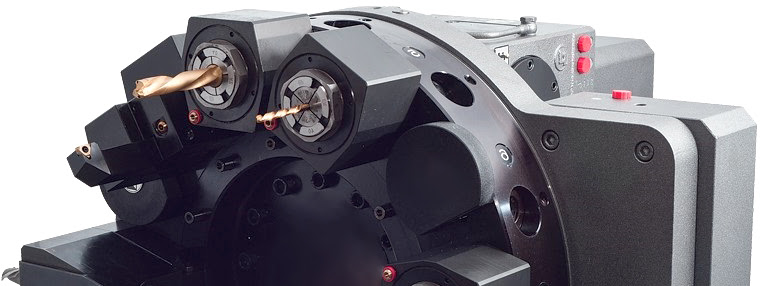

Револьверная голова VDI с осевым креплением инструмента
Но также встречаются револьверные головы с установкой инструмента на торце:

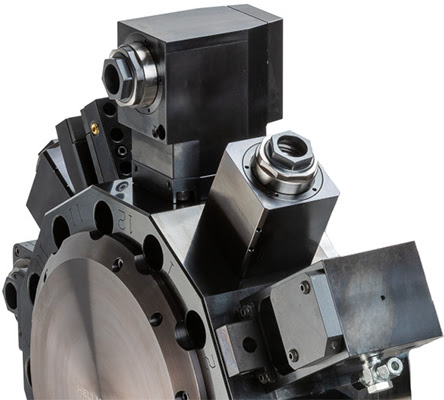

Револьверная голова VDI с осевым креплением инструмента
При выборе приводного блока VDI следует учитывать тип приводной муфты, который используется в револьвере для передачи вращения на инструмент.
1.1. Размеры приводных муфт для револьверов типа VDI
1.1.1.Стандарт DIN1809

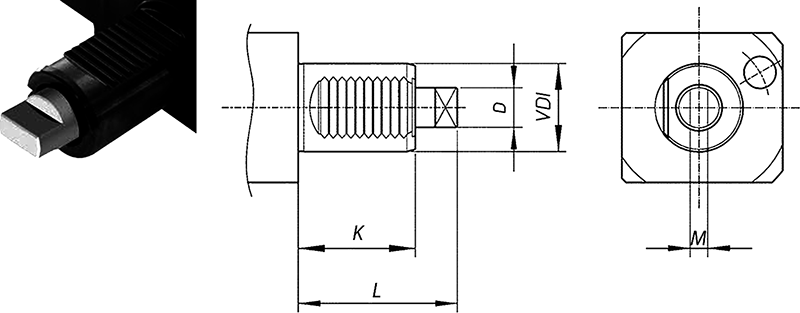

Схема приводной муфты DIN1809 приводного блока типа VDI
| VDI | K | L | D | M |
|---|---|---|---|---|
| 30 | 45 | 62 | 12 | 6 |
| 40 | 53 | 72 | 18 | 8 |
| 50 | 78 | 92 | 24 | 13 |
Обозначения по стандарту DIN1809
1.1.2.Стандарт DIN5480

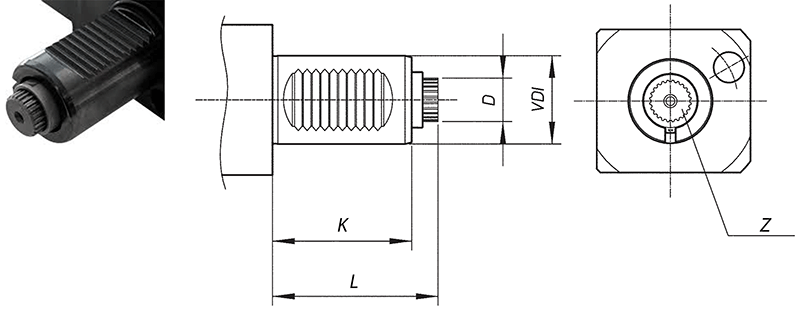

Схема приводной муфты DIN5480 приводного блока типа VDI
| VDI | K | L | D | Z |
|---|---|---|---|---|
| 30 | 55 | 67 | 15.8 | 18 |
| 40 | 63 | 75 | 19.8 | 24 |
| 50 | 78 | 93 | 23.8 | 18 |
Обозначения по стандарту DIN5480
1.1.3. Стандарт DIN5482

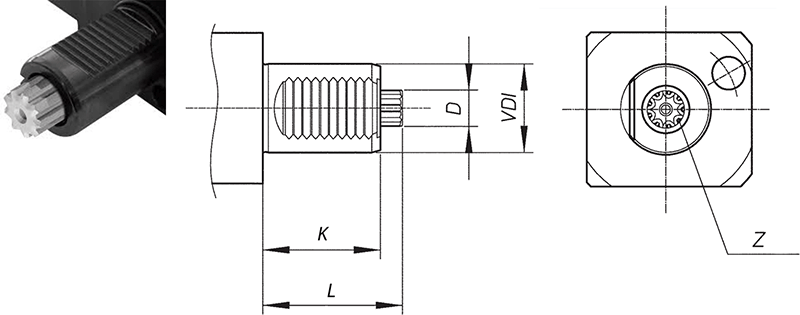

Схема приводной муфты DIN5482 приводного блока типа VDI
| VDI | K | L | D | Z |
|---|---|---|---|---|
| 30 | 45 | 55 | 14.5 | 8 |
| 40 | 53 | 63 | 16.5 | 9 |
| 50 | 78 | 93 | 19.5 | 12 |
Обозначения по стандарту DIN5482
1.1.4. Стандарт TOEM Baruffaldi

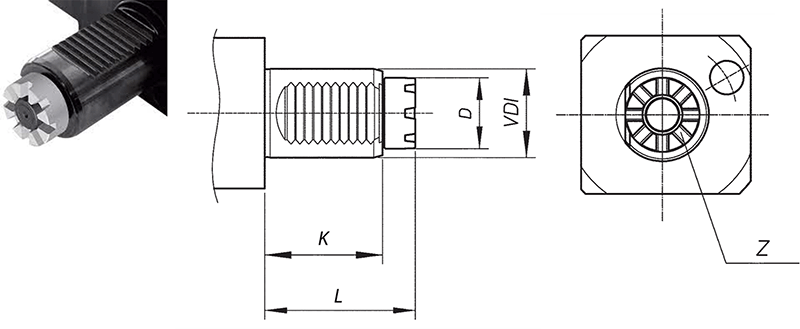

Схема приводной муфты TOEM Baruffaldi приводного блока типа VDI
| VDI | K | L | D | Z |
|---|---|---|---|---|
| 30 | 45/53 | 59 | 24 | 6 |
| 40 | 53 | 68 | 32 | 8 |
| 50 | 70 | 84 | 40 | 8 |
Обозначения по стандарту TOEM Baruffaldi
1.2. Типы приводных блоков стандарта VDI

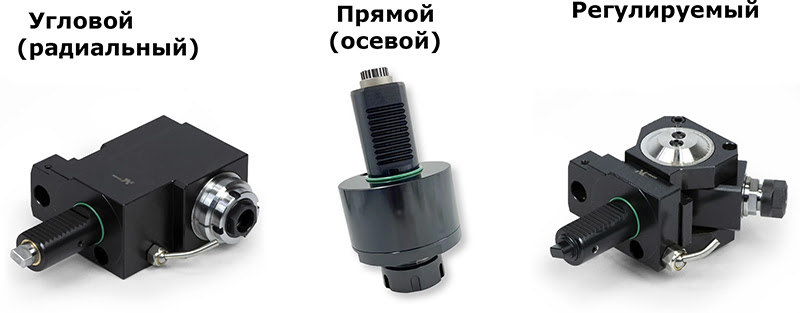

Виды приводных блоков стандарта VDI для токарно-револьверных станков и обрабатывающих центров
1.3. Схема установки приводного блока стандарта VDI в револьверную головку
При осевой установке в револьвер прямые блоки применяются для осевой обработки, а угловые — для радиальной:

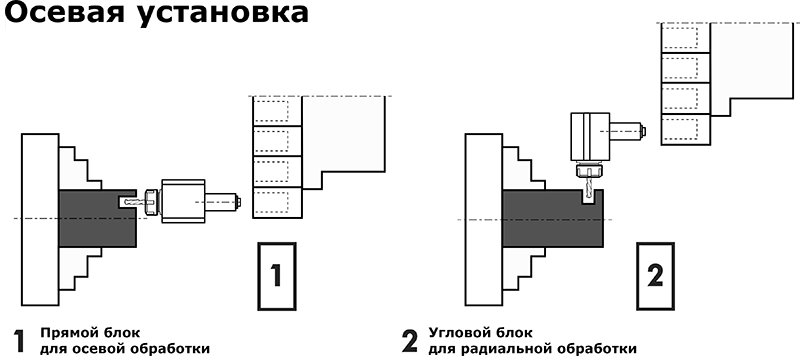

Схема установки прямого и углового блоков VDI в револьверную головку с осевой установкой
В револьверной голове с радиальной установкой угловые приводные блоки применяются для осевой обработки, а прямые — для радиальной:
Схема установки углового и прямого блока VDI в револьверную головку с радиальной установкой
2. Приводные блоки BMT
Приводные блоки BMT крепятся на торцевой стороне револьверной головы и фиксируются четырьмя винтами. Их главное преимущество — высокая жесткость крепления за счет винтовой фиксации, что позволяет выполнять тяжелую обработку с высокой точностью:

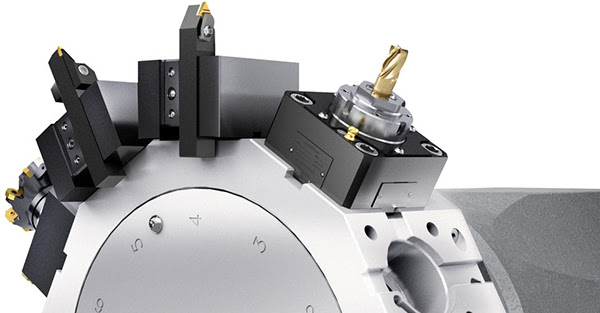

Расположение приводного блока BMT на торцевой стороне револьверной головки
2.1. Размеры приводных блоков стандарта BMT

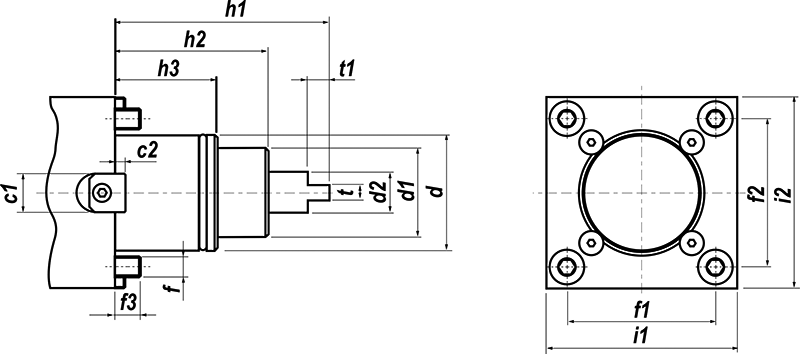

Схема приводного блока стандарта BMT
| Тип | c1 | c2 | d | d1 | d2 | f | f1 | f2 | f3 | h1 | h2 | h3 | i1 | i2 | t | t1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BMT45 | 15 | 4 | 45 | 35 | 14 | M8 | 58 | 58 | 10 | 84 | 60 | 40 | 75 | 75 | 6 | 8.5 |
| BMT55 | 15 | 4 | 55 | 40 | 16 | M10 | 64 | 64 | 14 | 104 | 75 | 30 | 85 | 85 | 8 | 8.5 |
| BMT65 | 18 | 5 | 65 | 45 | 18 | M12 | 70 | 73 | 15 | 112 | 83 | 32 | 94 | 94 | 10 | 14 |
| BMT75 | 25 | 5 | 75 | 55 | 23 | M12 | 90 | 90 | 15 | 110 | 80 | 43 | 112 | 112 | 14 | 15 |
| BMT85 | 25 | 5 | 85 | 65 | 33.5 | M12 | 100 | 100 | 18 | 140 | 100 | 43 | 125 | 125 | 16 |
20
|
Обозначения и размеры приводных блоков стандарта BMT
2.2. Типы приводных блоков стандарта BMT

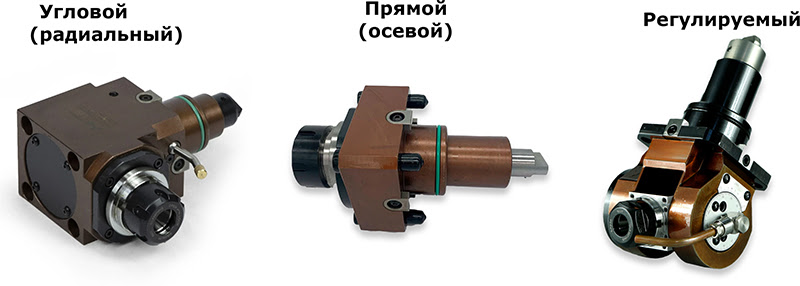

Типы приводных инструментальных блоков стандарта BMT для токарно-револьверных станков и обрабатывающих центров
2.3. Схема установки приводного блока стандарта BMT в револьверную головку
В револьверах BMT инструмент устанавливается в радиальном направлении: угловой блок применяется для осевой обработки, а прямой — для радиальной:
Схема установки углового и прямого блока стандарта BMT в револьверную головку
3. Приводные блоки для станков HAAS
Помимо распространенных видов BMT и VDI блоков существуют варианты, которые используются на станках определенных производителей, например, таких как: HAAS, DMG MORI, Mazak и прочие. Такие типы приводных инструментов имеют свои стандарты муфты и размеры для установки в револьвер.
При выборе таких блоков стоит учитывать размеры приводных муфт, крепежных отверстий и других присоединительных элементов, так как приводные блоки даже одного производителя могут отличать друг от друга из-за разных моделей станков.
Рассмотрим на примере блоки VDI для станка HAAS:

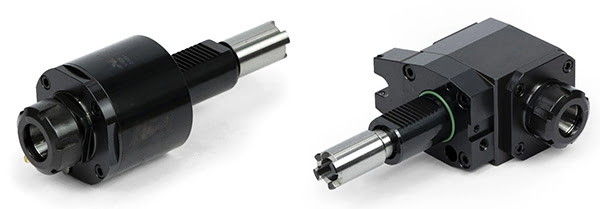

Приводные блоки стандарта VDI для станков марки HAAS: прямой — слева, угловой — справа
Приводные блоки VDI для станков HAAS имеют свою приводную муфту. При выборе блока нужно обращать внимание на длину хвостовика L, которая отличается в зависимости от модели станка и типа револьвера:

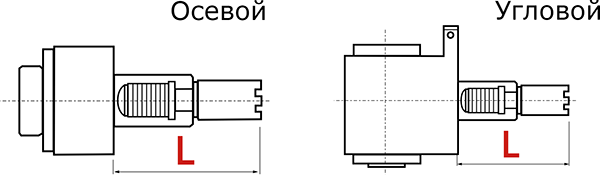

Схема муфты приводного блока VDI для станка марки HAAS
| Модель станка, тип револьвера | Длина хвостовика L, мм |
|---|---|
| SL20/30 — с револьвером VDI40. | 104,80 |
|
SL40, ST20/30 – c револьвером VDI 40.
SL20/30, TL15/25 – с гибридным револьвером. | 117,55 |
| SL40 — с гибридным револьвером. | 130,25 |
Размеры приводных муфт
