Основные преимущества, применяемая оснастка и режущий инструмент вертикально-фрезерных станков
Практически ни одно современное производство (не только современный завод, но даже маленькая мастерская) сейчас не обходится без вертикально-фрезерного станка. Уже пару столетий человечество, так или иначе, изготавливает различные детали методом фрезерования. Станки были и остаются востребованными и актуальными. Просто в часах на вашей руке, смартфоне в кармане, зубном протезе во рту, в любом узле вашего автомобиля, замочке портфеля, компрессоре в шиномонтаже, токосъёмнике проезжающего троллейбуса или есть детали (например, на станке Haas VM-3 ), изготовленные на вертикально-фрезерном станке, или детали отлиты в пресс-форму, изготовленную с использованием такого станка.
Вертикальными станки называются из-за расположения оси вращения шпинделя.
К основным преимуществам вертикально-фрезерных станков можно отнести:
- доступная цена;
- компактность (по сравнению с горизонтально-фрезерными станками );
- хорошая визуализация обработки;
- надежное и простое крепление заготовки на рабочем столе станка.
Компоновка вертикально-фрезерных станков может быть самой разной:
- вертикальный шпиндель движется по всем трем линейным осям X, Y, Z;
- вертикальный шпиндель движется по оси Z, а деталь по осям X и Y;
- вертикальные шпиндель движется по линейным осям X, Y, Z , а деталь по поворотным B и С ( пятиосевая обработка ).
Применяемый рабочий инструмент
Станки могут работать с различными режущими инструментами. Вращаясь, инструмент своими режущими кромками удаляет стружку с заготовки. Инструменты могут быть самые разные, например:
-
насадная торцевая фреза с пластинами;
-
концевая фреза (твердосплавная или быстрорез);
-
спиральное сверло;
-
машинный метчик.
Необходимая инструментальная и технологическая оснастка

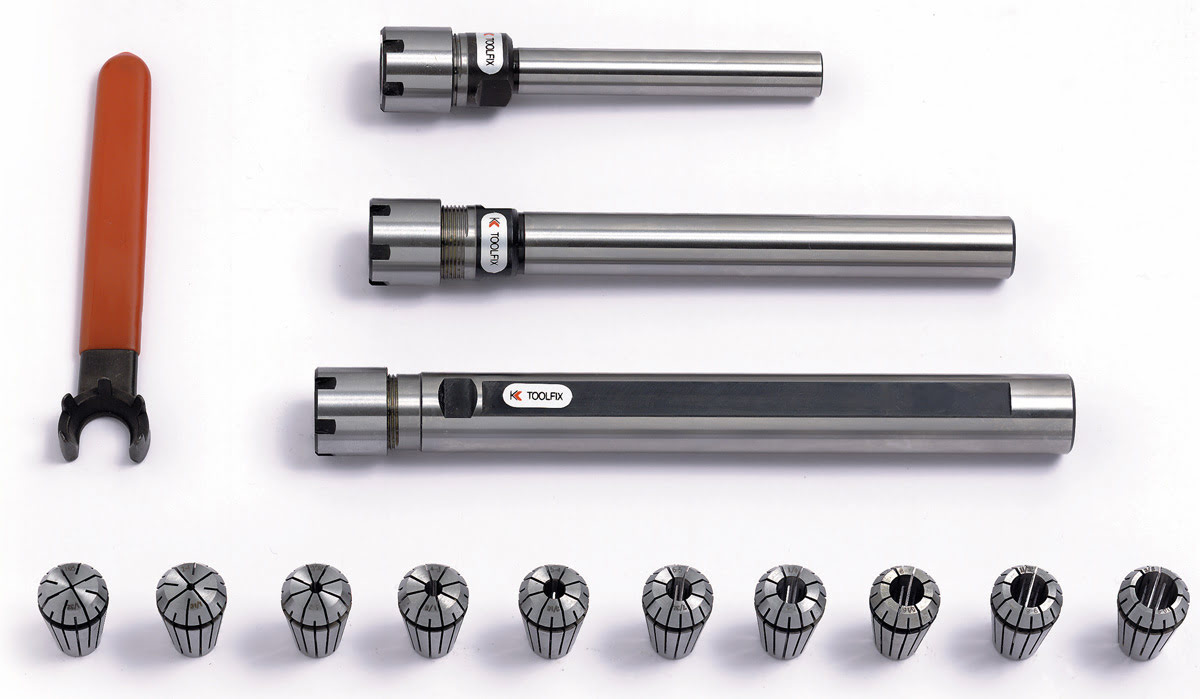

Инструментальная оснастка для зажима режущего инструмента в шпинделе вертикально-фрезерного станка также может быть самой разной. Это и цанговые патроны с набором цанг, и оправки для насадных фрез, и оправки с конусом Морзе для сверл и фрез, и сверлильные и резьбонарезные патроны, и гидравлические и термозажимные патроны. Ассортимент очень большой. Выбор зависит от решаемых задач и применяемого режущего инструмента.
Для закрепления заготовки чаще всего применяют станочные тиски. Разнообразие тоже очень большое. Можно выделить:
- тиски одноместные и многоместные;
- с удлинённой базой;
- с быстросменными губками;
- тиски для пятикоординатных станков;
- тиски с возможностью базирования на боку;
- прецизионные тиски.
Примеры наладок

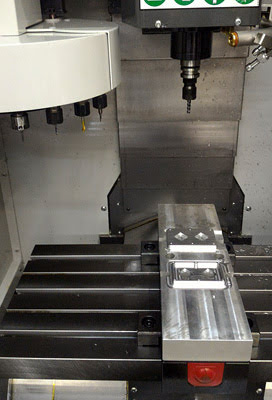

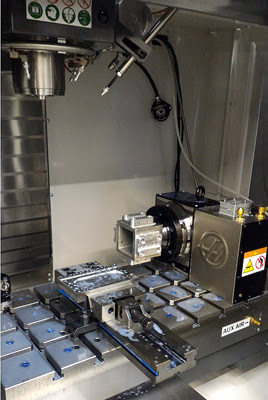

На фотографиях ниже показаны примеры наладок современных вертикально-фрезерных станков с ЧПУ: HAAS CM-1 и HAAS VM-2.
