Работа горизонтальных обрабатывающих центров HAAS EC-300, EC-400, EC-500 в условиях реального производства

Оптимизация режимов резания

Зачастую, когда отдел главного технолога, где разрабатываются управляющие программы, и непосредственно цех предприятия разделяют большие расстояния и разные графики работы сотрудников, могут быть сложности с оперативным внесением корректировок в режимы резания и в управляющие программы.

Как возможно оптимизировать и улучшить режимы резания, например, при отладке новой детали, либо когда используется новый инструмент и нет информации, как он работает на типовых режимах со станком HAAS (какая мощность резания требуется, какой крутящий момент на шпинделе)?

Неправильно подобранный режим снижает стойкость пластин, вызывает перегрузку главного привода станка, не говоря уже о других факторах — повышенной вибрации, ухудшении качества поверхности и снижении ресурса шпинделя.

Система ЧПУ HAAS ориентирована на оператора. Для повышения удобства наладки в нее встроена процедура «Program Optimizer», позволяющая значительно сократить время тестовых прогонов перед началом производства новой серии

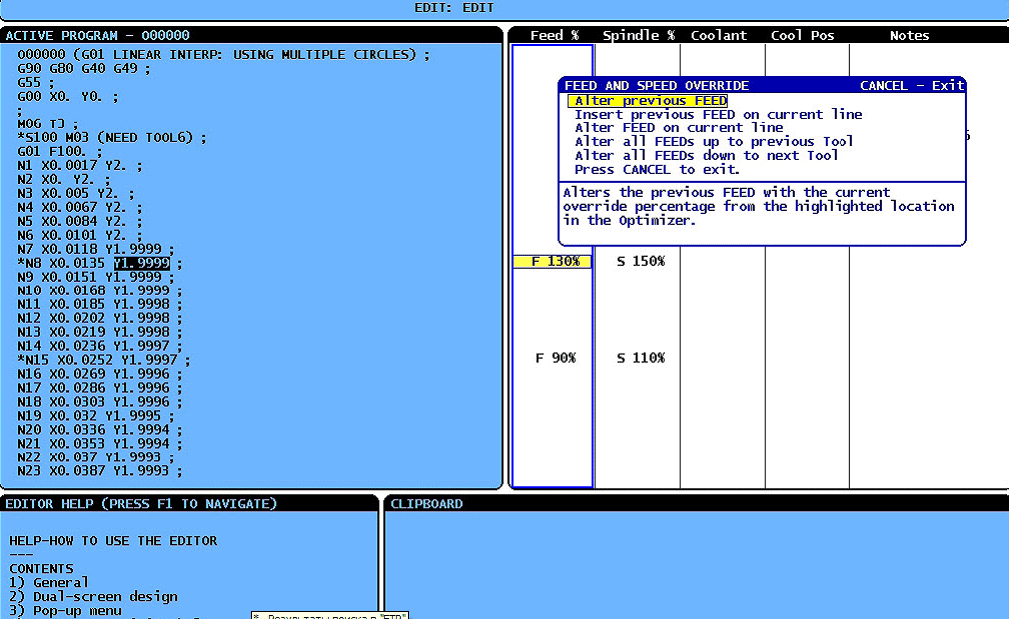

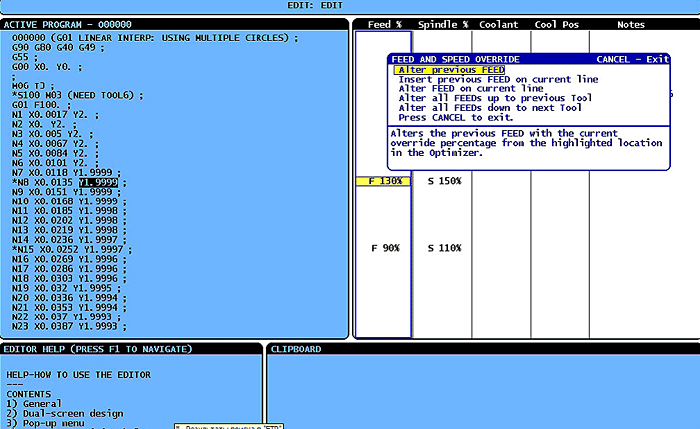

«Оптимизатор Программы» позволяет оператору по ходу исполнения программы изменять скорость вращения шпинделя, подачу фрезы и угол наклона сопла подачи СОЖ P-COOL , чтобы добиться приемлемых нагрузок и оптимальных режимов резания. Как только выполнение программы завершается, строки УП, во время отработки которых вносились корректировки, отмечаются «*», а рядом отображаются поля, как и на сколько была изменена подача, а также скорость шпинделя.

И оператор может принять решение: принять исправление либо вернуться назад к исходному варианту. Также оператор может вносить короткие комментарии по параметрам резания (до 20 символов).

Данная простая функциональность значительно упрощает работу оператора при наладке, снижает риск ошибок, ведь не нужно непосредственно указывать новые значения подач или оборотов, рискуя ошибиться запятой или не поставить нолик в нужно месте. Мы оперируем соотношением (пропорциональное увеличение/уменьшение исходного параметра), а «Оптимизатор Программы» вносит корректировку в код самостоятельно.

(Прим.: система ЧПУ HAAS русифицирована)

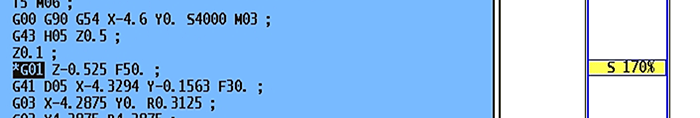

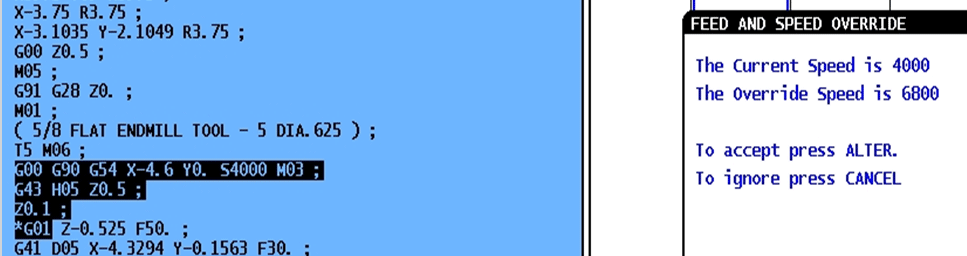

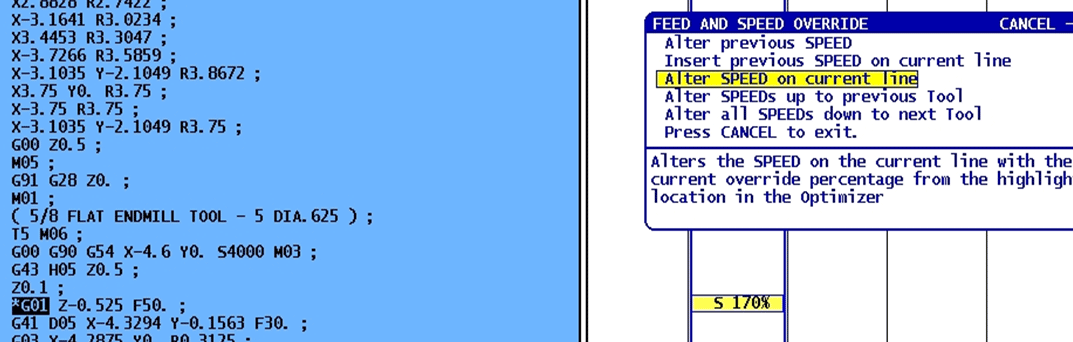

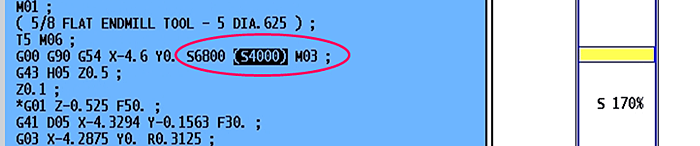

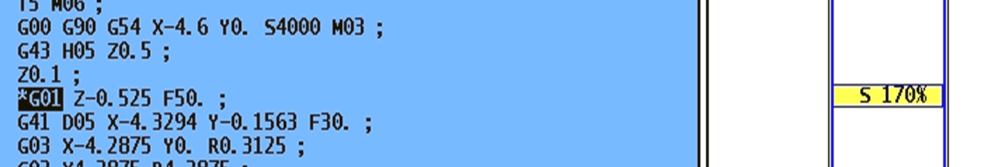

Пример изменения скорости шпинделя в картинках
