Полная пятиосевая обработка по доступной цене
Ввиду увеличения количества деталей, которым нужна пятиосевая обработка, компания Haas предлагает очень выгодное решение, которое делает пятиосевую обработку доступной для небольших мастерских, имеющих, как правило, ограниченный бюджет. Сочетание фрезерного сверлильно-резьбонарезного станка Haas DT-1 и двухосевого наклонно-поворотного стола TRT-100 обеспечивает полную пятиосевую обработку по доступной цене!

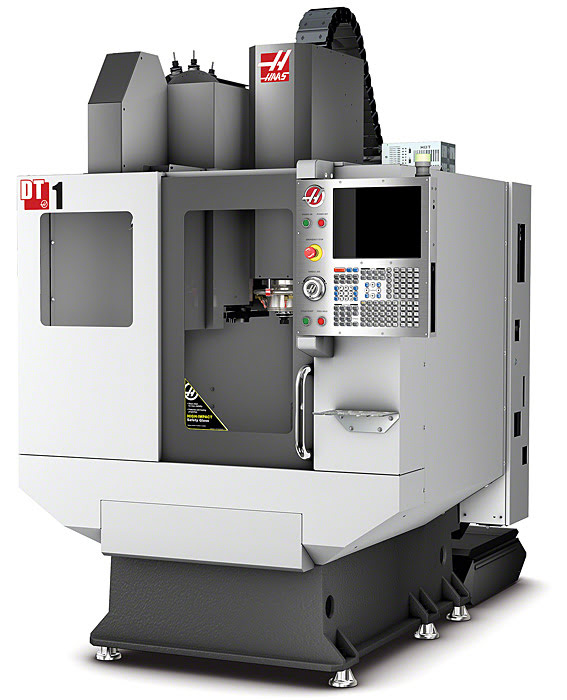

DT-1 — это компактный высокоскоростной фрезерный станок с большой рабочей зоной 508×406×394мм (XYZ). Мощный шпиндель с конусом BT30 вращается со скоростью до 15 000 об/мин и позволяет осуществлять жесткое нарезание резьбы на оборотах до 5000 об/мин. Станок обеспечивает скорость подачи при резании до 30,5 м/мин, а его боковое устройство смены инструмента на 20+1 гнездо обеспечивает быструю смену и снижает время простоя. Кроме того, быстрые холостые перемещения со скоростью 61 м/мин в сочетании с большим ускорением сокращают время цикла и увеличивают производительность.
Добавление двухосевого наклонно-поворотного стола Haas TRT-100 к станку DT-1 обеспечивает высокоскоростное и точное позиционирование по схеме «3+2» и полную пятиосевую обработку небольших сложных деталей. Высокая скорость индексации сокращает время цикла, а точное позиционирование и надежное торможение по обеим осям гарантируют высокую точность.
Стол TRT-100 снабжен мощными бесщеточными серводвигателями, обеспечивающими крутящий момент 47 Нм на наклонной оси и 22 Нм на поворотной оси. Максимальная скорость вращения наклонной оси 1000 град/сек, поворотной оси 2000 град/сек. Устройство обеспечивает наклон на ±120 градусов и вращение на 360 градусов для обработки практически под любым углом.
Прецизионно отшлифованная планшайба диаметром 100 мм имеет сетку резьбовых отверстий и прецизионное сквозное отверстие для универсального крепления. Максимальный диаметр устанавливаемой детали 213 мм. Максимальный вес обрабатываемой заготовки до 6,8 кг по схеме «3+2» и до 2,25 кг при полной пятиосевой обработке.
При длине всего 508 мм и глубине менее 330 мм стол TRT-100 является превосходным дополнением к высокоскоростному фрезерному сверлильно-резьбонарезному станку Haas DT-1. Если в нем нет необходимости, то его можно с легкостью убрать. Теперь очень удобный, универсальный и недорогой пятиосевой обрабатывающий центр стал доступен для любого механического цеха.
