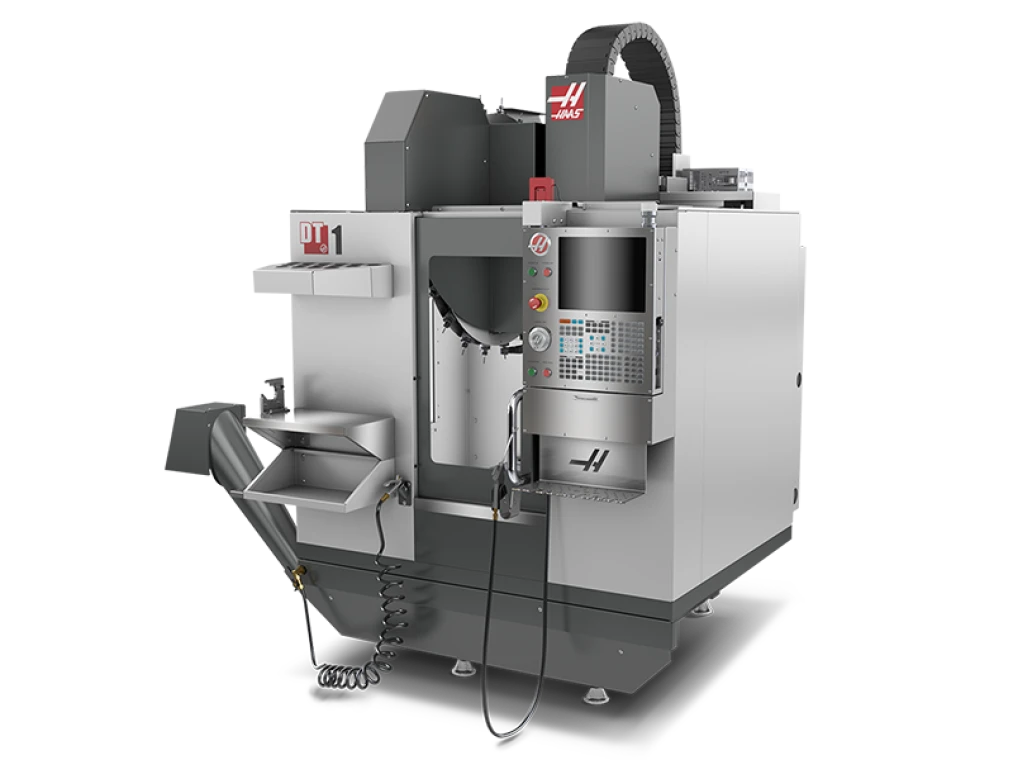

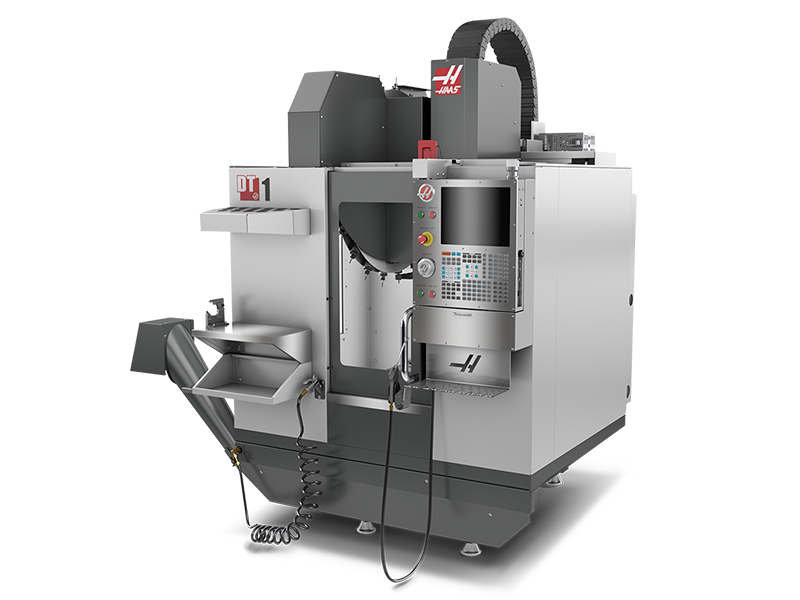

Фрезерный станок Haas DT-1

Фрезерный станок Haas DT-1

DT-1Архив

Фрезерный станок Haas DT-1, артикул DT-1. Цена по запросу, товар в архиве. Основные параметры: перемещение по оси X, мм — 508; перемещение по оси Y, мм — 406; перемещение по оси Z, мм — 394.

Фрезерный сверлильно-резьбонарезной центр; 508 x 406 x394 мм, конус BT30, 10000 об/мин, векторный привод 11,2 кВт, ускоренное перемещение 61 м/мин, высокоскоростное устройство смены инструмента бокового исполнения на 20+1 гнездо, блок обнаружения сбоя электропитания, 1 гигабайт программной памяти, цветной 15- дюймовый ЖК-дисплей, порт USB, переключатель для блокировки памяти, прямое нарезание резьбы метчиком и система подачи СОЖ с баков 208 литров с обильной подачей СОЖ в зону резания. Для монтажа настоятельно рекомендуется комплект анкерных принадлежностей.
СервисОбучениеЛизингЛогистика

Основные параметры

Основные параметры

Перемещение по оси X, мм
508
Перемещение по оси Y, мм
406
Перемещение по оси Z, мм
394
Максимальные обороты шпинделя, об/мин
10000
Конус шпинделя
BT30
Емкость сменщика инструмента
20
Тип фрезерного станка
Вертикально-фрезерный
Бренд
Haas
Вид номенклатуры
Фрезерные станки

Технические характеристики

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
  • Размеры рабочей поверхности стола, мм
    • длина - 660
    • ширина - 381
  • Количество Т-образных пазов, шт - 3
  • Ширина Т-образных пазов, мм - 16
  • Расстояние между соседними Т-образными пазами, мм - 125
  • Максимально допустимая нагрузка на стол, кг - 113
  • Расстояние между колоннами/макс. высота заготовки -
  • Ширина открывания рабочей двери, мм - 560
ПАРАМЕТРЫ ШПИНДЕЛЯ
  • Исполнение конуса шпинделя - BT30
  • Максимальная частота вращения шпинделя, об/мин - 10000 (12000, 15000, 20000 - опция)
  • Мощность шпинделя (пост/макс), кВт - 11,2
  • Крутящий момент (пост/макс), Нм - 62
  • Мощность шпинделя, кВт -
  • Крутящий момент, Нм -
  • Способ передачи крутящего момента - прямой привод
  • Смазка подшипников шпинделя - консистентная
  • Охлаждение шпинделя - Воздушное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
  • Величина рабочих перемещений по осям, мм
    • по оси X - 508
    • по оси Y - 406
    • по оси Z - 394
  • Расстояния от поверхности рабочего стола до торца шпинделя, мм
    • в крайнем нижнем положении шпиндельной группы - 152
    • в крайнем верхнем положении шпиндельной группы - 546
  • Максимальная величина рабочих подач, м/мин - 30,5
  • Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 61,0
  • Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3
  • Максимальные допустимые усилия по осям, кН
    • по оси X - 11,34
    • по оси Y - 11,34
    • по оси Z - 18,68
Схема рабочей зоны
    ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
    • Исполнение инструментального магазина - Бокового типа
    • Тип устанавливаемых оправок - BT30
    • Количество инструментальных позиций в магазине - 24 (32 - опция)
    • Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 51
    • Максимальная длина инструмента, мм - 300
    • Максимальный вес устанавливаемого инструмента, кг - 2,5
    • Время смены инструмента, сек
      • от инструмента к инструменту - 0,8
      • от стружки к стружке - 1,8
    ПАРАМЕТРЫ ТОЧНОСТИ
    • Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050
    • Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025
    • Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
    • Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004
    ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
    • Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
    • Количество управляемых осей - 3 (4 c доп. поворотным столом)
    • Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
    • Скорость обработки программ, блоков/сек - до 1000
    • Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
    • Интерфейсы для подключения - RJ45
    • Объем памяти для хранения программ - 8 Мб
    • Минимальная дискретность задаваемых значений, мм - 0,001
    ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:
    • программирование совместимо с G-кодом стандарта ISO
    • возможность выбора Русского языка
    • графическая визуализация
    • встроенные стандартные циклы обработки
    • текстовый редактор управляющих программ
    • до 1000 зарегистрированных программ
    • функция компенсации инструмента с возможностью учета износа
    • контурное управление AICC II c предпросмотром 200 кадров
    • контурное управление AICC II c предпросмотром 400 кадров
    • контурное управление AICC II с предпросмотром до 1500 кадров
    • плавный контроль допуска, контроль рывка
    • выбор уровня качества обработки
    • пробный запуск
    • покадровое исполнение
    • подача в минуту, подача на оборот
    • абсолютное программирование и в приращениях
    • вызов подпрограммы (до 10 вложений)
    • масштабирование
    • поворот системы координат
    • интерфейс iHMI
    • многофункциональная среда для создания управляющих программ Manual Guide I
    • Data Server с расширением памяти до 2ГБ
    • контроль срока службы инструмента
    • метрическая и дюймовая системы
    ОСОБЕННОСТИ КОНСТРУКЦИИ
    • Полностью литая чугунная станина
    • Полностью закрытое герметичное защитное ограждение
    • Серводвигатели перемещений по осям
    • Стальные закаленные подшипниковые блоки направляющих
    • ШВП с двойным креплением и предварительно натянутой гайкой
    • Система компенсации тепловых расширений ШВП
    • Система автоматической смазки направляющих и ШВП
    БАЗОВАЯ КОМПЛЕКТАЦИЯ
    • Система СОЖ с баком
    • Датчик уровня СОЖ в баке
    • Ручной пневмопистолет для удаления стружки и СОЖ с детали
    • Ручной водяной пистолет (СОЖ) для смыва стружки
    • Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
    • Станочное освещение
    • Лампа индикации состояния станка
    • Датчик закрытия дверей рабочей зоны
    • Функция автоматического отключения станка
    • Комплект регулировочных опор
    • Рабочий стол метрического исполнения
    • USB порт для копирования программ
    • Цикл прямого резьбонарезания
    • Интерфейс Ethernet
    • Экспортная упаковка
    • Трансформатор
    • Соответствие нормам безопасности СЕ
    • Полка для оправок и столик для оператора
    ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
    • Электропитание - 3 ф. AC380В, 50 Гц
    • Потребляемая электрическая мощность, кВА - 30
    • Сжатый воздух и СОЖ
      • рабочее давление сжатого воздуха, бар - 6-8
      • рабочий расход, л/мин - 113
      • объем бака СОЖ, л - 208
    • Габаритные размеры станка, мм
      • длина - 2616
      • ширина - 1727
      • высота - 2616
    • Масса ориентировочная, кг - 2750
