Зажимные приспособления для станков с ЧПУ

Зажимные приспособления играют ключевую роль в обеспечении точности и эффективности обработки деталей на металлообрабатывающих станках. Рассмотрим основные категории этих приспособлений.

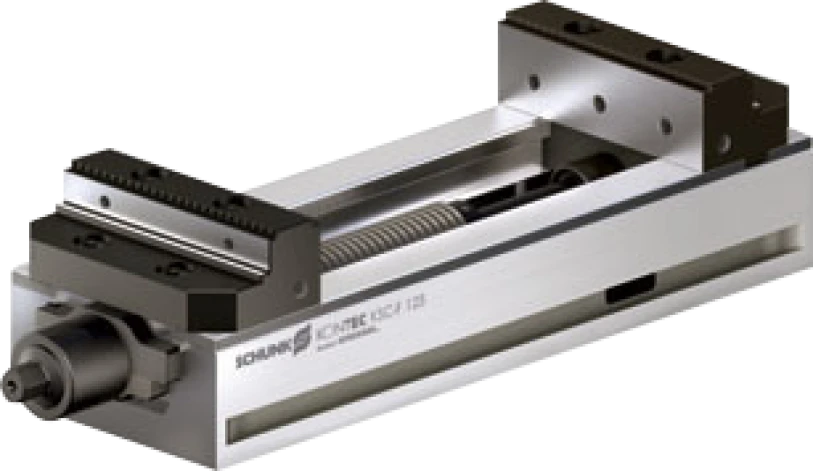

1. Тиски

   Тиски предназначены для надежной фиксации заготовок при механической обработке на станках. Они обеспечивают устойчивость и точность при выполнении операций. Существует несколько типов тисков, каждый из которых адаптирован под специфические производственные задачи.

   • Стандартные тиски. Классические станочные тиски, обеспечивающие прочное удержание заготовок. Чаще всего используются на фрезерных, сверлильных и других станках.
   • Самоцентрирующиеся тиски (пятиосевые). Предназначены для использования на 5-осевых обрабатывающих центрах. Обеспечивают автоматическое центрирование заготовки во время зажима, позволяя обрабатывать деталь с нескольких сторон без переустановки. Это повышает точность и сокращает время обработки.
   • Многоместные тиски. Применяются для одновременной фиксации нескольких заготовок, что увеличивает производительность при серийном производстве. Эти тиски позволяют обрабатывать несколько деталей за один цикл, снижая время переналадки станка.

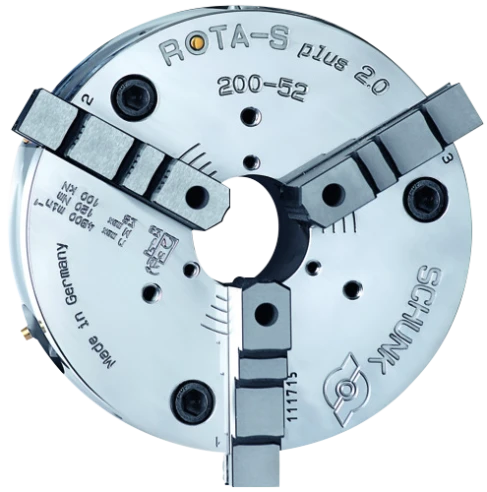

2. Токарные патроны

   Токарные патроны используются для закрепления деталей на токарных станках. Они обеспечивают надежное удержание заготовки и высокую точность обработки. Различные типы патронов, позволяют выбрать оптимальное решение для конкретных задач.

   • Патроны с ручным зажимом. Традиционные патроны, в которых зажим и разжим заготовки осуществляется вручную с помощью ключа. Они просты в эксплуатации и подходят для небольших производств или единичного производства деталей.
   • Гидравлические токарные патроны. Механизированные патроны, котороые обеспечивают быстрый и равномерный зажим, повышая производительность и точность обработки. Часто используются на станках с ЧПУ для серийного производства.
   • Цанговые токарные патроны. Предназначены для зажима прутковых заготовок небольшого диаметра. Обеспечивают высокую точность центрирования и повторяемость зажима. Подходят для высокоскоростной обработки мелких деталей.

3. Задние токарные центры

   Задние токарные центры предназначены для поддержки длинных заготовок при токарной обработке. Они обеспечивают устойчивость и предотвращают деформации длинных деталей, что способствует повышению точности и качества обработки.

4. Ручные универсальные зажимы

   Ручной универсальный зажим состоит из комплектов прижимной оснастки, которые применяются для фиксации различных деталей на столе фрезерного станка. Такие комплекты оснастки обладают универсальностью и используются в различных производственных процессах, обеспечивая гибкость и удобство в работе.

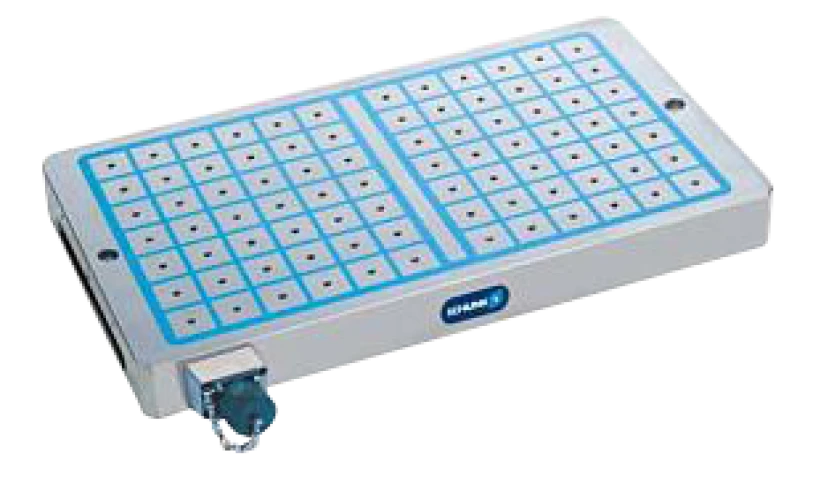

5. Магнитные плиты

   Магнитные плиты используются для фиксации металлических заготовок на станках с ЧПУ, таких как фрезерные и шлифовальные. Они обеспечивают надежное удержание деталей с помощью электромагнитного зажима, что позволяет обрабатывать заготовки с нескольких сторон за одну установку. Это сокращает время переналадки и повышает точность обработки.

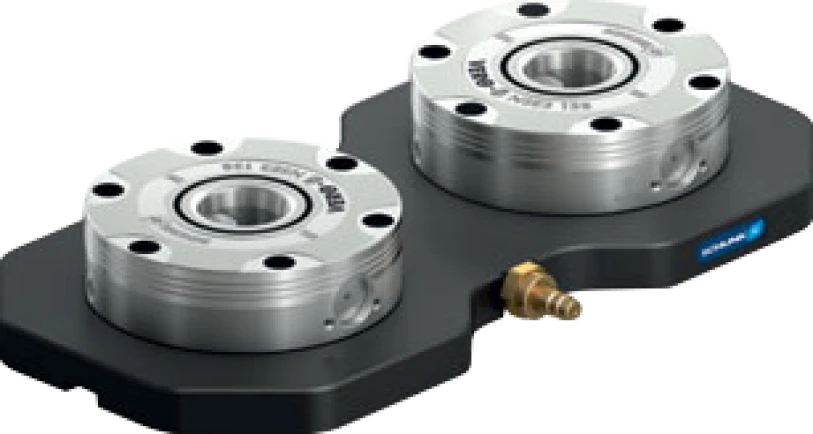

6. Системы нулевого базирования (Zero Point)

   Системы нулевого базирования позволяют быстро и точно позиционировать и закреплять оснастку на станке. Они значительно сокращают время переналадки оборудования, повышая эффективность производственного процесса. Принцип работы этих систем заключается в использовании базовых плит с точными посадочными местами и зажимными механизмами, что обеспечивает повторяемость установки с точностью до нескольких микрон.

Выбор подходящего зажимного приспособления зависит от специфики выполняемых работ, типа оборудования и требований к точности обработки. Правильное использование этих инструментов способствует повышению производительности и качества обработки деталей.
