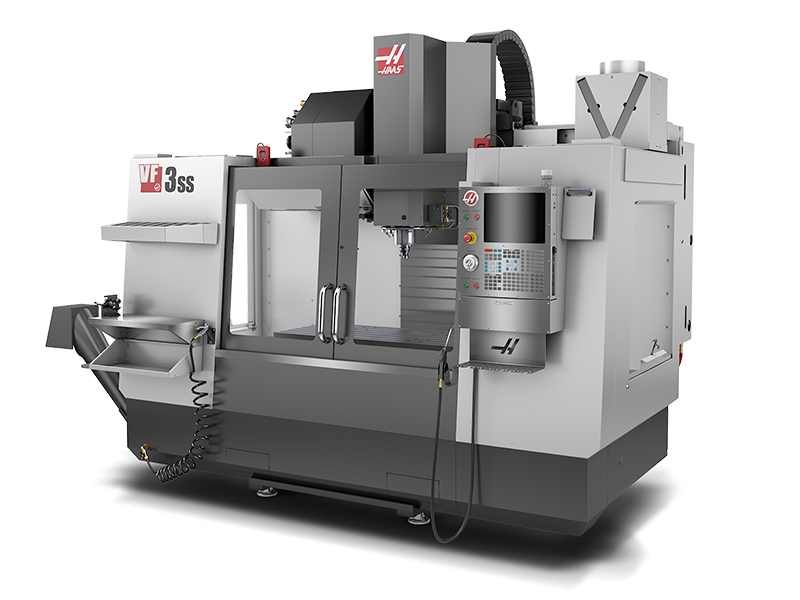

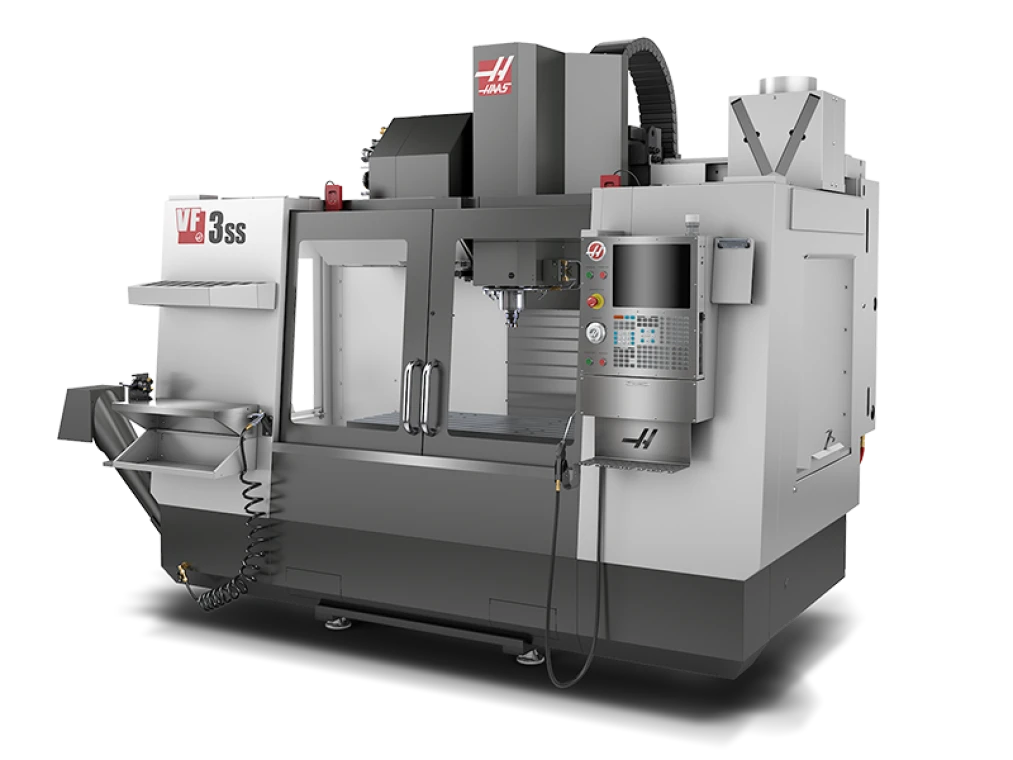

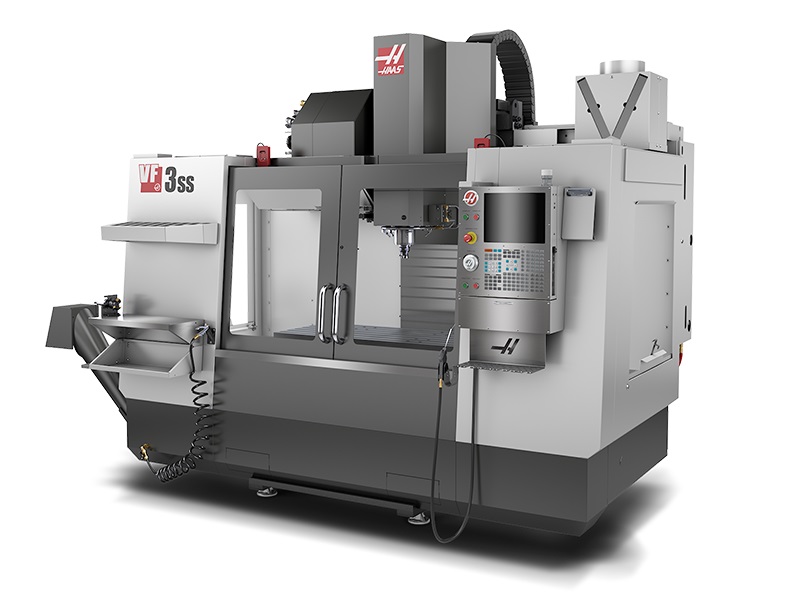

Фрезерный станок Haas VF-3SS

Name: Haas VF-3SS
Brand: Haas
SKU: VF-3SS
Availability: Discontinued

VF-3SSАрхив

Фрезерный станок Haas VF-3SS, артикул VF-3SS. Цена по запросу, товар в архиве. Основные параметры: количество осей станка — 3; перемещение по оси X, мм — 1016; перемещение по оси Y, мм — 508.

Сверхскоростной вертикальный обрабатывающий центр; 1016 x 508 x 635 мм, конус ISO 40, прямой векторный привод 22,4 кВт, 12000 об/мин, высокоскоростное устройство смены инструмента бокового исполнения на 30+1 гнездо, ускоренное перемещение 35,6 м/мин, модуль обнаружения сбоя питания, 1 гигабайт программной памяти, цветной 15-дюймовый ЖК-дисплей, порт USB, переключатель для блокировки памяти, прямое нарезание резьбы метчиком и система подачи СОЖ объемом 208 литров с обильной подачей СОЖ в зону резания.

СервисОбучениеЛизингЛогистика

Основные параметры

Количество осей станка: 3
Перемещение по оси X, мм: 1016
Перемещение по оси Y, мм: 508
Перемещение по оси Z, мм: 635
Максимальные обороты шпинделя, об/мин: 12000
Конус шпинделя: ISO40
Емкость сменщика инструмента: 30
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Haas
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1219
- ширина - 457
Количество Т-образных пазов, шт - 5
Ширина Т-образных пазов, мм - 16
Расстояние между соседними Т-образными пазами, мм - 80
Максимально допустимая нагрузка на стол, кг - 794
Расстояние между колоннами/макс. высота заготовки -

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
Максимальная частота вращения шпинделя, об/мин - 12000
Мощность шпинделя, кВт - 22,4
Крутящий момент, Нм - 122
Способ передачи крутящего момента - прямой привод
Смазка подшипников шпинделя - консистентная
Охлаждение шпинделя - масляное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 1016
- по оси Y - 508
- по оси Z - 635
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 107
- в крайнем верхнем положении шпиндельной группы - 742
Максимальная величина рабочих подач, м/мин - 21,2
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 35,6
Максимальные допустимые усилия по осям, кН
- по оси X - 13,72
- по оси Y - 13,72
- по оси Z - 17,45

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 30
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 63,5
Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм - 127
Максимальная длина инструмента, мм - 330
Максимальный вес устанавливаемого инструмента, кг - 5,4
Время смены инструмента, сек
- от инструмента к инструменту - 1,8
- от стружки к стружке - 2,4

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,0050
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,0025

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
Скорость обработки программ, блоков/сек - до 1000
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Объем памяти для хранения программ - 1 Гб
Минимальная дискретность задаваемых значений, мм - 0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 200 кадров
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
Data Server с расширением памяти до 2ГБ
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью литая чугунная станина
Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Система компенсации тепловых расширений ШВП
Откатная конструкция бака для СОЖ
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Цикл прямого резьбонарезания
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 30
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- рабочий расход, л/мин - 113
- объем бака СОЖ, л - 208
Габаритные размеры станка, мм
- длина - 3330 (в упаковке)
- ширина - 2330 (в упаковке)
- высота - 2570 ( в упаковке)
Масса ориентировочная, кг - 6125
