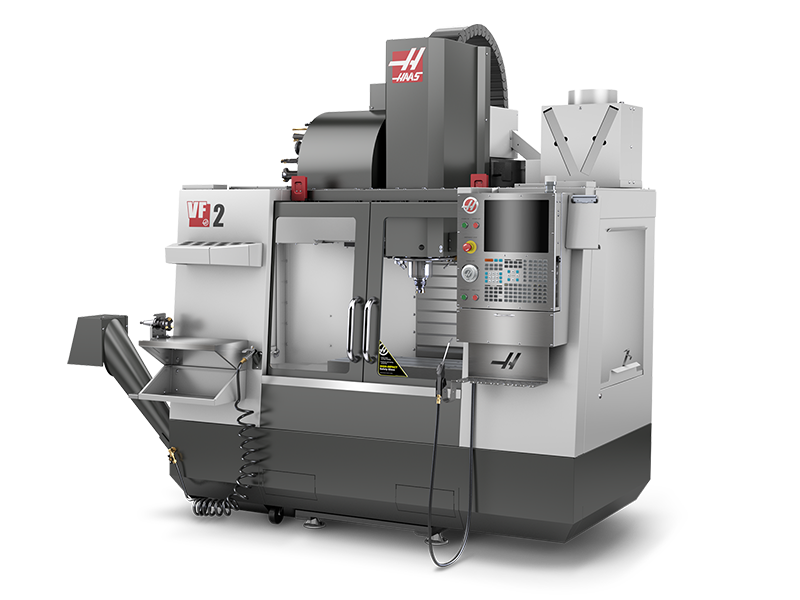

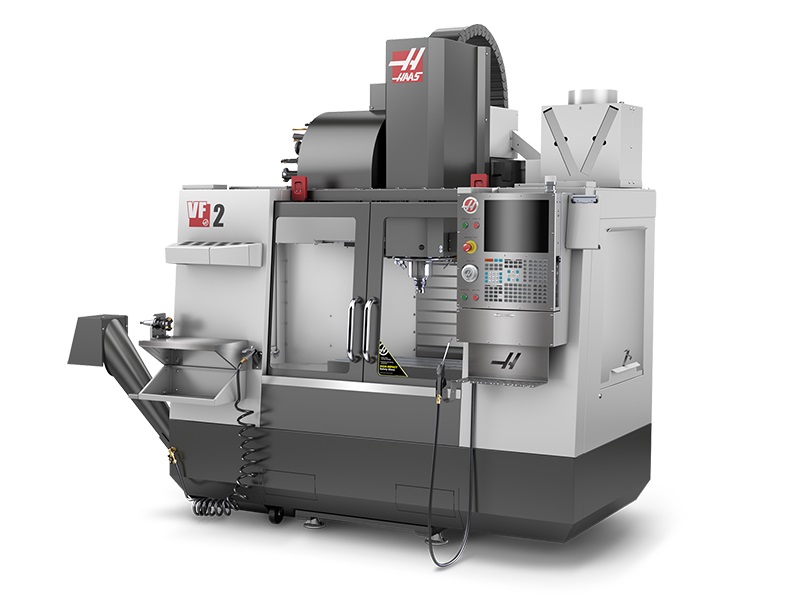

Фрезерный станок Haas VF-2

Фрезерный станок Haas VF-2

VF-2Архив

Фрезерный станок Haas VF-2, артикул VF-2. Цена по запросу, товар в архиве. Основные параметры: количество осей станка — 3; перемещение по оси X, мм — 762; перемещение по оси Y, мм — 406.

Фрезерный станок; 762 x 406 x508 мм, конус ISO 40, прямой векторный привод 22,4 кВт, 8100 об/мин, карусельное устройство смены инструмента на 20 гнезд, ускоренное перемещение 25,4 м/мин, модуль обнаружения сбоя питания, 1 гигабайт программной памяти, цветной 15-дюймовый ЖК-дисплей, порт USB, переключатель для блокировки памяти, прямое нарезание резьбы метчиком и система подачи СОЖ объемом 208 литров с обильной подачей СОЖ в зону резания.

Основные параметры

Основные параметры

Количество осей станка
3
Перемещение по оси X, мм
762
Перемещение по оси Y, мм
406
Перемещение по оси Z, мм
508
Максимальные обороты шпинделя, об/мин
8100
Конус шпинделя
ISO40
Емкость сменщика инструмента
20
Тип фрезерного станка
Вертикально-фрезерный
Бренд
Haas
Вид номенклатуры
Фрезерные станки

Технические характеристики

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
  • Размеры рабочей поверхности стола, мм
    • длина - 914
    • ширина - 356
  • Количество Т-образных пазов, шт - 3
  • Ширина Т-образных пазов, мм - 16
  • Расстояние между соседними Т-образными пазами, мм - 125
  • Максимально допустимая нагрузка на стол, кг - 1361
  • Расстояние между колоннами/макс. высота заготовки -
  • Ширина открывания рабочей двери, мм - 902
ПАРАМЕТРЫ ШПИНДЕЛЯ
  • Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
  • Максимальная частота вращения шпинделя, об/мин - 8100 (10/15/30000 опция)
  • Мощность шпинделя, кВт - 22,4
  • Крутящий момент, Нм - 122 (339 опция)
  • Способ передачи крутящего момента - прямой привод (редуктор опция)
  • Смазка подшипников шпинделя - консистентная
  • Охлаждение шпинделя - масляное
ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ
  • Величина рабочих перемещений по осям, мм
    • по оси X - 762
    • по оси Y - 406
    • по оси Z - 508
  • Расстояния от поверхности рабочего стола до торца шпинделя, мм
    • в крайнем нижнем положении шпиндельной группы - 102
    • в крайнем верхнем положении шпиндельной группы - 610
  • Максимальная величина рабочих подач, м/мин - 16,5
  • Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 40/40/32
  • Максимальные допустимые усилия по осям, кН
    • по оси X - 11,34
    • по оси Y - 11,34
    • по оси Z - 18,68
Схема рабочей зоны
    ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА
    • Исполнение инструментального магазина - Карусельного типа (Бокового опция)
    • Тип устанавливаемых оправок - CT40 (BT40 опция)
    • Количество инструментальных позиций в магазине - 20 (30 опция)
    • Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 89
    • Максимальный вес устанавливаемого инструмента, кг - 5,4
    • Время смены инструмента, сек
      • от инструмента к инструменту - 4,2
      • от стружки к стружке - 4,5
    ПАРАМЕТРЫ ТОЧНОСТИ
    • Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,0050
    • Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,0025
    ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ
    • Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
    • Количество управляемых осей - 3 (4 c доп. поворотным столом)
    • Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
    • Скорость обработки программ, блоков/сек - до 1000
    • Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
    • Объем памяти для хранения программ - 1 ГБ
    • Минимальная дискретность задаваемых значений, мм - 0,001
    ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:
    • программирование совместимо с G-кодом стандарта ISO
    • возможность выбора Русского языка
    • графическая визуализация
    • встроенные стандартные циклы обработки
    • текстовый редактор управляющих программ
    • до 1000 зарегистрированных программ
    • функция компенсации инструмента с возможностью учета износа
    • контурное управление AICC II c предпросмотром 200 кадров
    • контурное управление AICC II с предпросмотром до 1500 кадров
    • плавный контроль допуска, контроль рывка
    • выбор уровня качества обработки
    • пробный запуск
    • покадровое исполнение
    • подача в минуту, подача на оборот
    • абсолютное программирование и в приращениях
    • вызов подпрограммы (до 10 вложений)
    • масштабирование
    • поворот системы координат
    • Data Server с расширением памяти до 2ГБ
    • метрическая и дюймовая системы
    ОСОБЕННОСТИ КОНСТРУКЦИИ
    • Полностью литая чугунная станина
    • Полностью закрытое герметичное защитное ограждение
    • Серводвигатели перемещений по осям
    • Стальные закаленные подшипниковые блоки направляющих
    • ШВП с двойным креплением и предварительно натянутой гайкой
    • Система компенсации тепловых расширений ШВП
    • Откатная конструкция бака для СОЖ
    • Система автоматической смазки направляющих и ШВП
    БАЗОВАЯ КОМПЛЕКТАЦИЯ
    • Система СОЖ с баком
    • Датчик уровня СОЖ в баке
    • Ручной пневмопистолет для удаления стружки и СОЖ с детали
    • Ручной водяной пистолет (СОЖ) для смыва стружки
    • Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
    • Станочное освещение
    • Лампа индикации состояния станка
    • Датчик закрытия дверей рабочей зоны
    • Функция автоматического отключения станка
    • Комплект регулировочных опор
    • Рабочий стол метрического исполнения
    • USB порт для копирования программ
    • Цикл прямого резьбонарезания
    • Интерфейс Ethernet
    • Экспортная упаковка
    • Трансформатор
    • Соответствие нормам безопасности СЕ
    • Полка для оправок и столик для оператора
    ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ
    • Электропитание - 3 ф. AC380В, 50 Гц
    • Потребляемая электрическая мощность, кВА - 30
    • Сжатый воздух и СОЖ
      • рабочее давление сжатого воздуха, бар - 6-8
      • рабочий расход, л/мин - 113
      • объем бака СОЖ, л - 208
    • Габаритные размеры станка, мм
      • длина - 3073
      • ширина - 2311
      • высота - 2769
    • Масса ориентировочная, кг - 3540

    Дополнительная информация

    Опции | Видео | Спецификация | Планировка

    Дополнительные опции

    • Дополнительные 8 резервных "М"-функций
    • Опция BT40
    • Комплект принадлежностей для крановой разгрузки
    • Улучшенный пульт дистанционного управления с маховичком и цветным многострочным ЖК-дисплеем
    • Беспроводная система измерительных щупов Renishaw
    • Программируемое сопло подачи СОЖ
    • Система автоматического поддержания уровня и концентрации СОЖ
    • Подача сжатого воздуха через инструмент (требуется опция TSC)
    • Опция высокоскоростной обработки
    • Расширение памяти до 32 ГБ
    • Расширение памяти до 64 ГБ
    • Система автоматического открывания дверей фрезерных станков
    • Система визуального программирования VPS
    • Автоматический пневмопистолет
    • Динамическое смещение рабочего нуля и контроль положения вершины инструмента
    • Конденсатор паров СОЖ
    • Подача СОЖ через шпиндель. Давление — 20 атмосфер (300 psi)
    • Подготовка для подключения устройств автоматической смены паллет, вкл. 8M, MACRO и MFININ
    • Устройство смены инструмента бокового исполнения, 40 конус, 30+1 инструмент
    • Подготовка станка для установки опции подачи СОЖ высокого давления через шпиндель
    • Возможность подключения поворотного стола стороннего производителя на фрезерном станке с NGC
    • Маслоотделитель для бака СОЖ
    • Беспроводное WiFi подключение станка Haas в локальную сеть
    • Интенсивное освещение. Наружные двойные галогенные светильники с дверным выключателем
    • Система подачи СОЖ высокого давления через шпиндель, до 69 бар
    • Шпиндель с 2х скоростным редуктором 10000 об/мин, 14,9 кВт, 339 Нм при 700 об/мин, взамен стандартного
    • Переносная лампа освещения рабочей зоны
    • Комплект инструментов для калибровки поворотных осей
    • Смазка режущего инструмента минимальным количеством масла (требуется пневмопистолет AAG)
    • Транспортер для удаления стружки, шнекового типа
    • Опция охлаждение шкафа управления станков HAAS
    • Усовершенствованная система удаления стружки, шнекового типа (включает 3 шнека)
    • Дополнительная система фильтрации СОЖ, 5-микронный фильтр
    • Инструментальная тележка HAAS для оправок с 40 конусом, 4 стеллажа под 120 инструментов
    • Ориентация шпинделя
    • Вращение координат и масштабирование
    • Задаваемые пользователем макрокоманды
    • Привод управления 5-й осью для асинхронных поворотных столов 93-4312B
    • Шпиндель 15000 об/мин, прямой привод, макс. мощность 22,4 кВт, взамен стандартного
    • Шпиндель 30000 об/мин, конус BT30, ременный привод, мощность 14,9 кВт
    • Бак СОЖ на 360 литров взамен стандартного
    • Кнопка возврата для задаваемой пользователем 2-ой исходной позиции
    • Шпиндель 10000 об/мин, прямой привод, макс. мощность 22,4 кВт, взамен стандартного
    • Шпиндель с 2-скоростным редуктором 8100 об/мин, 14,9 кВт, 339 Нм при 450 об/мин, взамен стандартного
    • Набор опций для работы с СОЖ
    • Привод управления 4-й осью для асинхронных поворотных столов
    • Дополнительный комплект для фильтрации СОЖ, включает 200-микронный фильтр и стальную решетку
    • Защищенная WiFi-камера, позволяющая удаленно наблюдать за обработкой
    • Шпиндель 10000 об/мин с консистентной смазкой для станков VF
    • Управляемая подача сжатого воздуха
