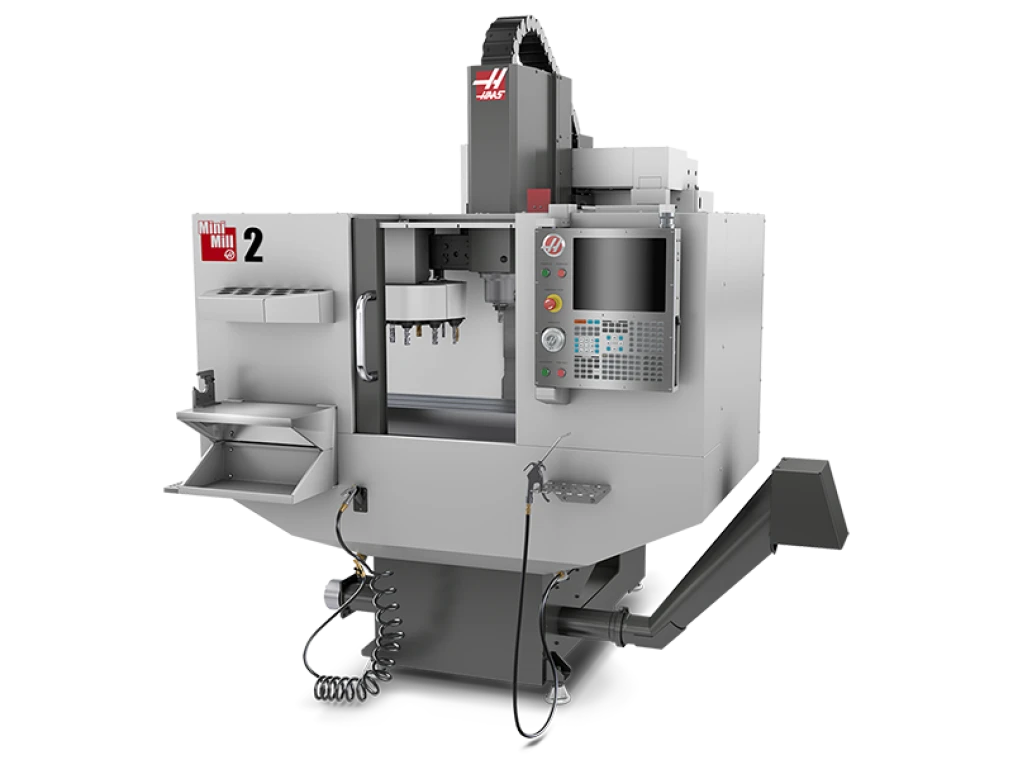

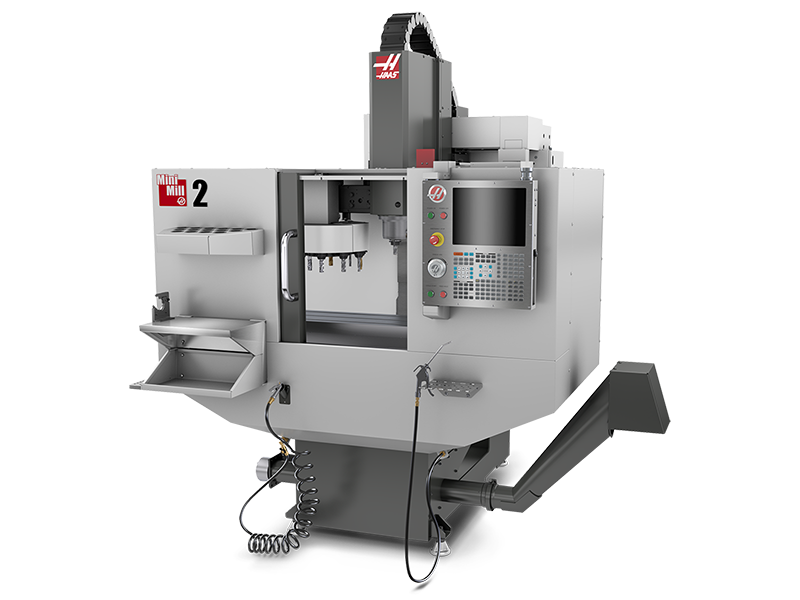

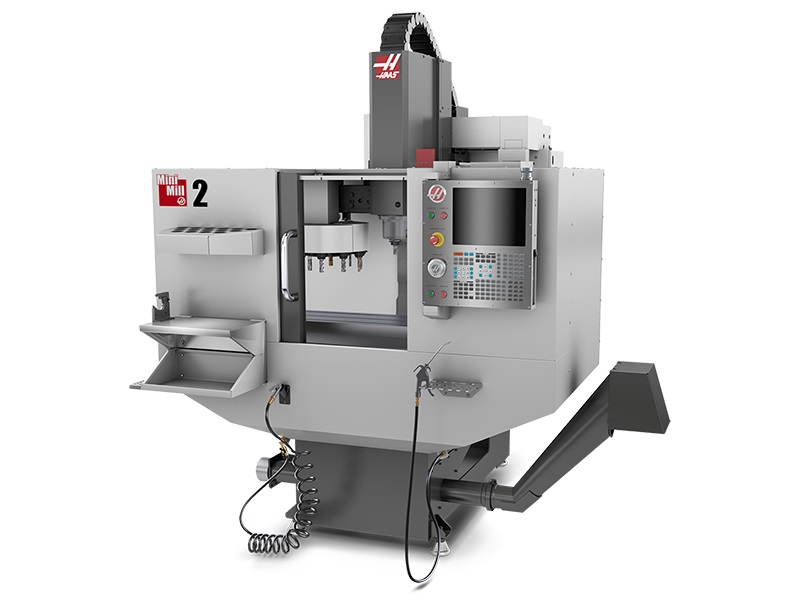

Фрезерный станок Haas MINIMILL2

Name: Haas MINIMILL2
Brand: Haas
SKU: MINIMILL2
Availability: Discontinued

MINIMILL2Архив

Фрезерный станок Haas MINIMILL2, артикул MINIMILL2. Цена по запросу, товар в архиве. Основные параметры: перемещение по оси X, мм — 508; перемещение по оси Y, мм — 406; перемещение по оси Z, мм — 356.

Фрезерный станок 508 x 406 x 356 мм, конус ISO 40, векторный привод 5,6 кВт, 6000 об/мин, автоматическое устройство смены инструмента на 20 гнезд, система подачи СОЖ, модуль обнаружения сбоя питания, 1 гигабайт программной памяти, цветной 15-дюймовый ЖК-дисплей, переключатель для блокировки памяти, порт USB и рабочее освещение.

Список замен:

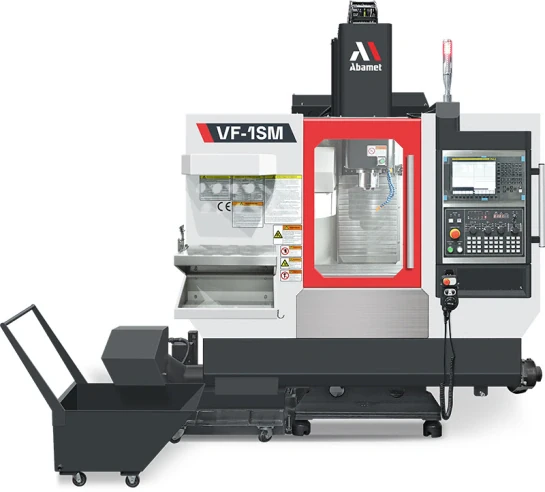

Малогабаритный фрезерный обрабатывающий центр с ЧПУ по металлу VF-1SM, стол 870x300 мм

VF-1SMОжидается

5 572 579,85 ₽

Цена с НДС

СервисОбучениеЛизингЛогистика

Основные параметры

Перемещение по оси X, мм: 508
Перемещение по оси Y, мм: 406
Перемещение по оси Z, мм: 356
Максимальные обороты шпинделя, об/мин: 6000
Конус шпинделя: ISO40
Емкость сменщика инструмента: 20
Тип фрезерного станка: Вертикально-фрезерный
Бренд: Haas
Вид номенклатуры: Фрезерные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Размеры рабочей поверхности стола, мм
- длина - 1016
- ширина - 356
Количество Т-образных пазов, шт - 3
Ширина Т-образных пазов, мм - 16
Расстояние между соседними Т-образными пазами, мм - 125
Максимально допустимая нагрузка на стол, кг - 227
Расстояние между колоннами/макс. высота заготовки -
Ширина открывания рабочей двери, мм - 610

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - BBT40 (ISO40 - опция)
Максимальная частота вращения шпинделя, об/мин - 6000
Мощность шпинделя (пост/макс), кВт - 5,6
Крутящий момент (пост/макс), Нм - 45
Мощность шпинделя, кВт -
Крутящий момент, Нм -
Способ передачи крутящего момента - ременная передача
Смазка подшипников шпинделя - консистентная

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм
- по оси X - 508
- по оси Y - 406
- по оси Z - 356
Расстояния от поверхности рабочего стола до торца шпинделя, мм
- в крайнем нижнем положении шпиндельной группы - 102
- в крайнем верхнем положении шпиндельной группы - 457
Максимальная величина рабочих подач, м/мин - 12,7
Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 15,2
Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3
Максимальные допустимые усилия по осям, кН
- по оси X - 8,89
- по оси Y - 8,89
- по оси Z - 8,89

Схема рабочей зоны

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа
Тип устанавливаемых оправок - BT40
Количество инструментальных позиций в магазине - 24 (32 - опция)
Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм - 89
Максимальная длина инструмента, мм - 300
Максимальный вес устанавливаемого инструмента, кг - 5,4
Время смены инструмента, сек
- от инструмента к инструменту - 3,6
- от стружки к стружке - 5,0

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050
Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025
Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,005
Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм - ±0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - FANUC 0i MF Plus Step 2 absolute 3A
Количество управляемых осей - 3 (4 c доп. поворотным столом)
Тип монитора для отображения информации - LCD 10,4" (15'' - опция)
Скорость обработки программ, блоков/сек - до 1000
Тип интерфейса для подключения съемных носителей памяти - USB/CF/PCMCIA
Интерфейсы для подключения - RJ45
Объем памяти для хранения программ - 8 Мб
Минимальная дискретность задаваемых значений, мм - 0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ:

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
до 1000 зарегистрированных программ
функция компенсации инструмента с возможностью учета износа
контурное управление AICC II c предпросмотром 200 кадров
контурное управление AICC II c предпросмотром 400 кадров
контурное управление AICC II с предпросмотром до 1500 кадров
плавный контроль допуска, контроль рывка
выбор уровня качества обработки
пробный запуск
покадровое исполнение
подача в минуту, подача на оборот
абсолютное программирование и в приращениях
вызов подпрограммы (до 10 вложений)
масштабирование
поворот системы координат
интерфейс iHMI
многофункциональная среда для создания управляющих программ Manual Guide I
Data Server с расширением памяти до 2ГБ
контроль срока службы инструмента
метрическая и дюймовая системы

ОСОБЕННОСТИ КОНСТРУКЦИИ

Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Сопла подачи СОЖ расположены вокруг шпинделя
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система СОЖ с баком
Датчик уровня СОЖ в баке
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Ручной водяной пистолет (СОЖ) для смыва стружки
Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
Станочное освещение
Лампа индикации состояния станка
Датчик закрытия дверей рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор
Рабочий стол метрического исполнения
USB порт для копирования программ
Интерфейс Ethernet
Экспортная упаковка
Трансформатор
Соответствие нормам безопасности СЕ
Полка для оправок и столик для оператора

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. AC380В, 50 Гц
Потребляемая электрическая мощность, кВА - 9
Сжатый воздух и СОЖ
- рабочее давление сжатого воздуха, бар - 6-8
- рабочий расход, л/мин - 113
- объем бака СОЖ, л - 151
Габаритные размеры станка, мм
- длина - 2003
- ширина - 2362
- высота - 2540
Масса ориентировочная, кг - 2315
