Токарные инструментальные блоки

Токарные инструментальные оправки

Токарные инструментальные оправки представляют собой ключевые компоненты токарного оборудования, обеспечивающие надежную фиксацию режущего инструмента. Они способствуют сокращению времени переналадки и настройки станка, что приводит к повышению общей эффективности работы.

Основные стандарты токарных держателей

Наиболее распространенные стандарты инструментальных блоков – BMT и VDI.

Держатели BMT

Инструментальные блоки стандарта BMT закрепляются на револьверной голове посредством шпоночных пазов и фиксируются четырьмя болтами. Данное крепление гарантирует жесткую установку, обеспечивая высокую точность обработки и стабильность размеров, что особенно важно при серийном производстве.

К недостаткам можно отнести длительность замены блоков, что снижает производительность оборудования при частых переналадках.

Выбор блоков BMT

При выборе необходимо учитывать типоразмер BMT, соответствующий модели станка и револьверной головке. Например, блоки BMT65 и BMT55 отличаются по габаритам и посадочным отверстиям.

Основные виды блоков BMT:

• BMT-B предназначены для крепления расточных резцов и корпусных сверл, используются для осевой обработки;
• BMT-C подходят для радиального точения и фиксации резцов прямоугольной формы$
• BMT-F применяются для осевого крепления инструмента с квадратным или прямоугольным хвостовиком, что позволяет выполнять торцевую обработку.

Держатели VDI

Инструментальные блоки VDI фиксируются в револьверной головке с помощью зубчатой гребенки. Внутренний вал револьверной головки с ответной гребенкой зажимает блок с помощью винта.

Главное преимущество VDI — быстрая замена инструмента, что особенно удобно при частых переналадках. Кроме того, существует широкий ассортимент блоков VDI, подходящих для различных задач.

Выбор блоков VDI

При выборе блоков учитывается их размер (VDI30, 40, 50), который определяет диаметр цилиндра и размер крепежного отверстия. Чем больше размер, тем более массивный держатель.

Также важно учитывать:

• исполнение резца (правый или левый);
• направление вращения шпинделя;
• тип выполняемой обработки.

Основные виды держателей VDI:

• B1-B8  для радиального точения, подходят для фиксации прямоугольных и квадратных резцов;
• C1-C4  для осевой и торцевой обработки;
• E1-E4  для сверления и растачивания, в них устанавливаются расточные резцы, корпусные сверла и ER-цанги.

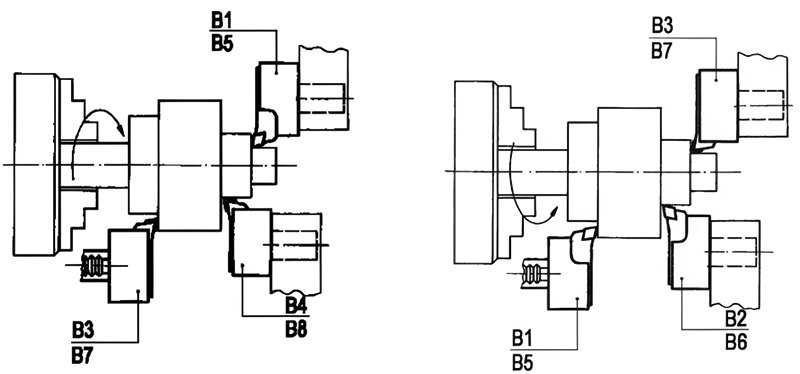

Схема расположения держателей VDI типа B:

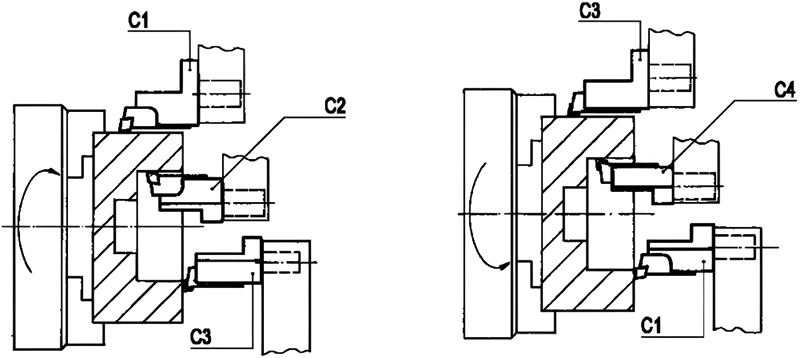

Схема расположения держателей VDI типа C:

Заключение

Выбор токарных инструментальных оправок играет важную роль в обеспечении точности и производительности обработки. Стандарт BMT обеспечивает высокую жесткость крепления, что критично для серийного производства, но требует больше времени на замену блоков. В свою очередь, VDI предлагает удобство быстрой смены инструмента, что делает его оптимальным для частых переналадок. Осознанный выбор между этими стандартами позволяет оптимизировать производственный процесс и повысить эффективность работы токарного оборудования.
