Штревели для фрезерного станка

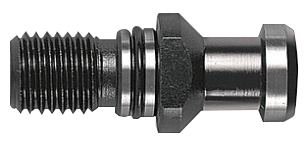

Штревель — небольшой, но крайне важный элемент системы зажима инструмента на фрезерных станках с ЧПУ. Он соединяет шпиндель и держатель инструмента, обеспечивая надежную фиксацию оправки в конусе.

От правильного выбора штревеля зависит стабильность работы станка, точность обработки и безопасность оператора. Неподходящий или изношенный элемент может ослабить зажим, привести к повреждению шпинделя или аварийной остановке оборудования.

Существует множество конструкций и стандартов штревелей, которые не являются взаимозаменяемыми. Помимо общепринятых стандартов, некоторые производители разрабатывают собственные типы штревелей.

Типы штревелей по способу подачи СОЖ

Конструкция штревеля напрямую влияет на подачу смазочно-охлаждающей жидкости (СОЖ) и область применения:

Без отверстия. Базовый вариант без сквозных каналов для подачи СОЖ. Применяется при обработке, где охлаждение не подается через инструмент.

С отверстием без кольца. Используется при подаче СОЖ через шпиндель — жидкость поступает непосредственно в зону резания.

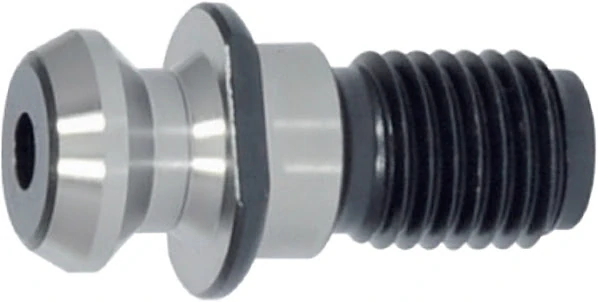

С отверстием и уплотнительным кольцом. Дополнительно оснащен уплотнением, предотвращающим утечки и поддерживающим стабильное давление во время работы.

Типы штревелей для популярных стандартов фрезерных конусов

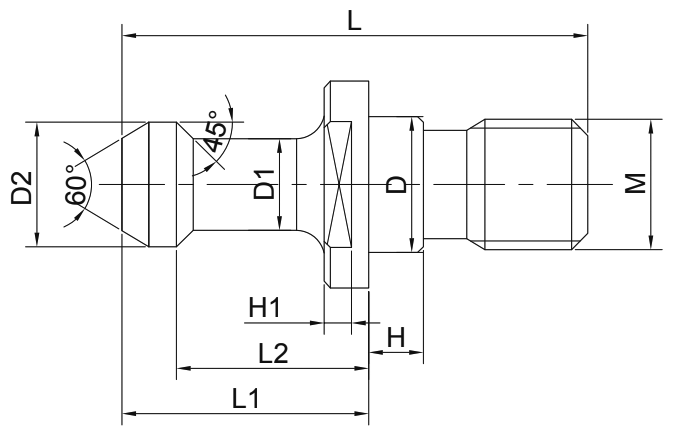

1. Штревель BT для оправок MAS 403/BT-BBT

Штревели BT различаются по углу нижней фаски — чаще всего используется угол 45°, реже встречаются 60° и 90°.

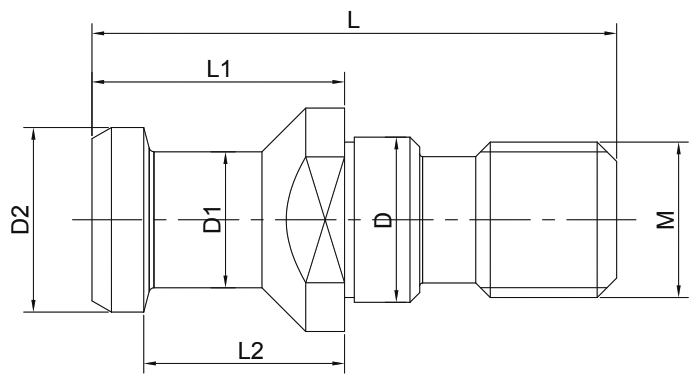

2. Штревель SK для оправок DIN 69871-SK

Штревели SK применяются преимущественно на станках европейских производителей. Главное отличие — наличие фаски под углом 15° в зоне захвата, что обеспечивает надежное взаимодействие с механизмом станка.

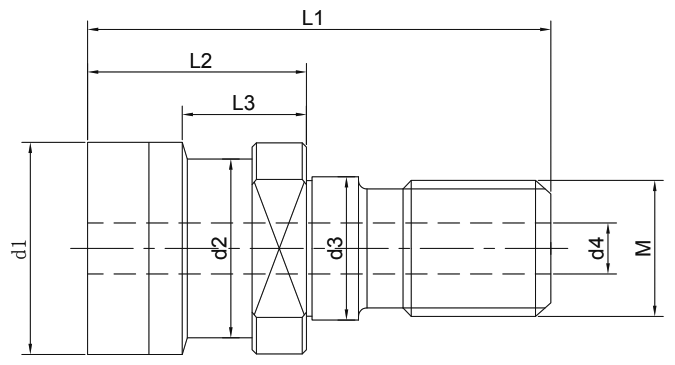

3. Штревель OTT (NT DIN2080) для оправок MAS 403/BT и DIN 69871-SK

Штревели OTT могут использоваться как переходные элементы. Установив штревель OTT в оправку BT или SK, можно получить оправку стандарта DIN 2080-NT, подходящую для универсальных станков без системы автоматической смены инструмента.

Модификации OTT40-SK и OTT40-BT различаются по длине всего на 3 мм — этот параметр критичен, и при ошибочном подборе возможны аварийные ситуации.

4. Штревель HAAS для оправок DIN 69871-SK

На станках HAAS используются оправки стандарта DIN 69871, но совместимые с ними штревели имеют геометрию BT.

Для конуса 40 применяется штревель, аналогичный BT40-45, но укороченный на 3 мм — это компенсирует разницу в длине между конусами BT40 и SK40.

Для конуса 50 используется стандартный BT50-45.

Штревель — это ключевой элемент системы зажима инструмента на станках с ЧПУ. От его правильного подбора зависит надежность фиксации, точность обработки и срок службы шпиндельного узла.

При выборе штревеля учитывайте:

• стандарт конуса (BT, SK, OTT, HAAS);
• конструкцию подачи СОЖ;
• длину и угол фаски.

Даже минимальные отклонения по параметрам могут снизить силу зажима и привести к биению или поломке инструмента.
