Направляющие для электроэрозионных электродов

Керамическая направляющая является гарантом точности и геометрических характеристик изготавливаемого отверстия с использованием электроэрозионного сверления.

Основным назначением направляющей являются позиционирование и направление электрода, сводя к минимуму отклонения в положении и обеспечивая точное сверление. Однако влияние направляющей на электрод постепенно теряется по мере углубления электрода в материал, поэтому направляющая должна располагаться как можно ближе к заготовке. Особенно это актуально для электродов небольшого диаметра, от 0,2 до 1,0 мм.

Стандартные направляющие состоят из стальной втулки с керамической вставкой, в которой выполнено калиброванное отверстие. Керамическая вставка является изолятором и имея высокая прочность и износоустойчивость, с достаточно хорошей теплопроводность и низким коэффициент теплового расширения, при высокая химическая стойкость существенно увеличивает срок службы направляющей.

Основные параметры керамических направляющих

• Внутренний диаметр — определяет размер электрода.
• Зазор между направляющей и электродом — это просто другой взгляд на внутренний диаметр, но с учетом величины зазора между стенками желаемого электрода и направляющей. Это важный фактор в работе электродов и направляющих. Слишком маленький зазор в направляющей может затруднить прохождение электрода и неоправданно увеличит трение, снизит скорость и увеличит износ электрода. Слишком большой зазор направляющей сведет до минимума выпрямляющее влияние направляющей. Зазор, в основном, определяется наружным диаметром электрод, т.к. они изготавливаются, в зависимости от диаметра, с допуском от 0,005 до 0,03 мм в сторону уменьшения.
• Длина направляющей поверхности. На направляющей поверхности происходит движение, при этом корпус направляющей не обязательно заполнены по всей длине керамикой. Но, чем больше длина керамической части тем сильнее направляющий эффект.
• Общая длина. Длина направляющей влияет на степень контакта с направляющей поверхностью. Очень длинная направляющая обеспечит очень стабильное и точное сверление, однако значительно ограничивает рабочую длину электрода и увеличивает стоимость обработки.
• Фаска на торце или конический кончик. Если заготовка сверлится перпендикулярно электроду, то это не актуально. Но, при обработке наклонной поверхности или сверления под углом, конический наконечник позволит направляющей максимально приблизиться к заготовке.

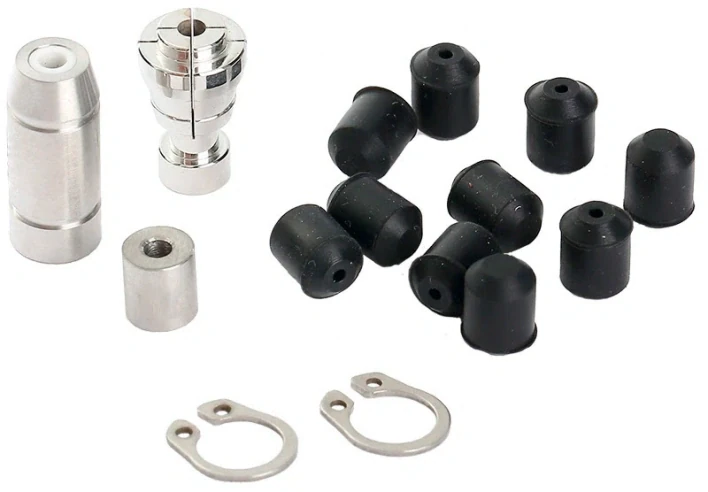

Замечание: при смене диаметра электрода, необходимо поменять направляющую и, в большинстве случаев, уплотнение электрода, которое гарантирует герметичность вращающегося узла и стабильность прокачки в зоне обработки.

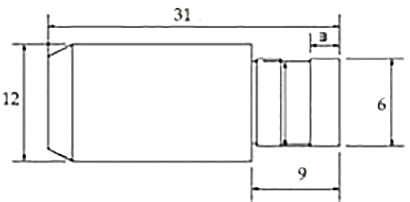

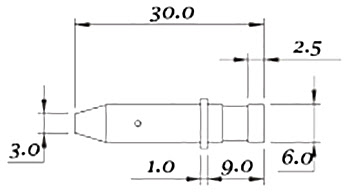

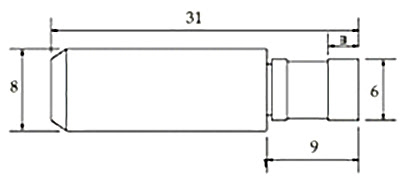

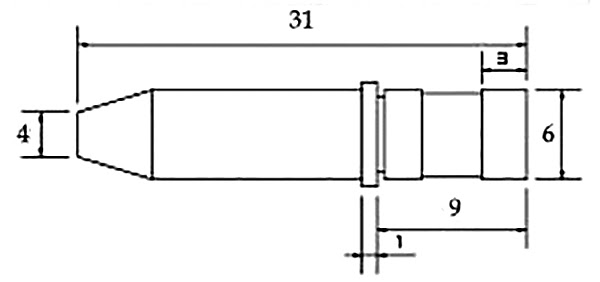

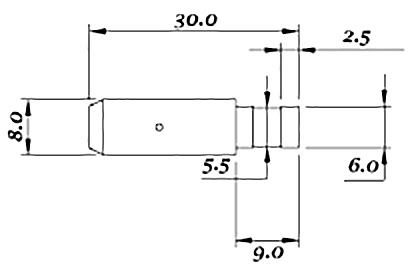

Эскизы направляющих
