Снижение себестоимости деталей: системы охлаждения Haas

Первостепенная задача современной обработки на металлорежущих станках — это смазка инструмента, а также быстрое удаление из зоны резания стружки. При невыполнении данной задачи могут возникнуть проблемы, ведущие к преждевременному износу или повреждению инструмента, и даже к поломке станка.

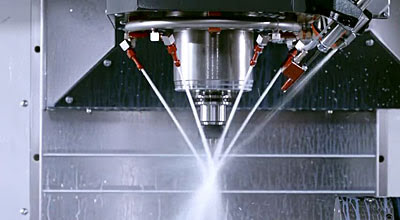

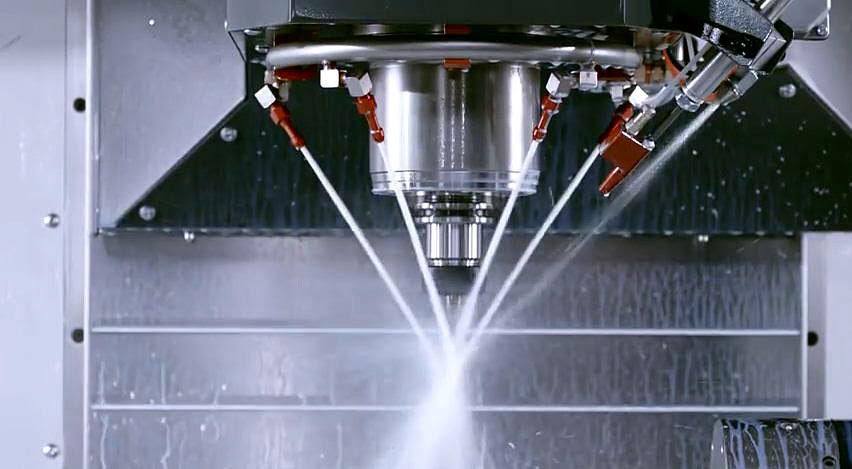

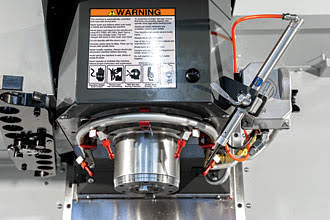

Кольцевой механизм подачи СОЖ

Стандартное устройство станков Haas серий VF и VM — кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, одновременно удаляется стружка, которая образуется при резании.

Данная концепция, по сравнению с традиционной, в которой используются шланги, значительно усовершенствованна. Точная регулировка наконечников легкоподвижных форсунок кольца позволяет направлять на инструмент струю охлаждающей жидкости под различными углами. Эргономичная установка кольца обеспечивает простоту использования и максимальный зазор.

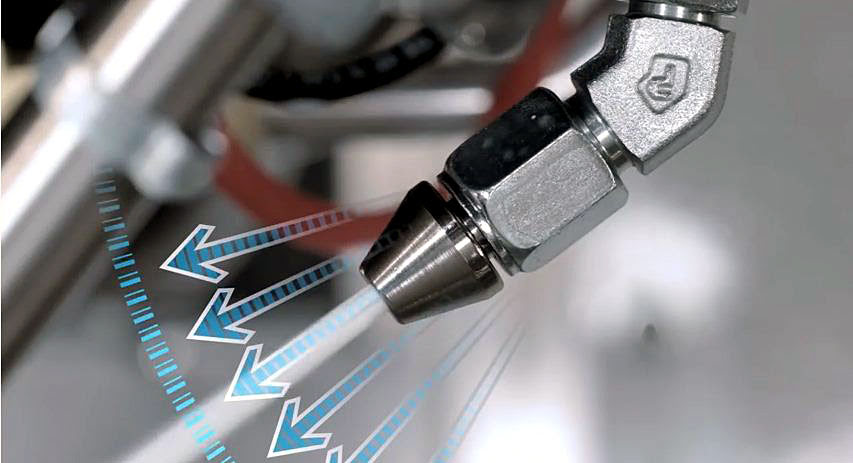

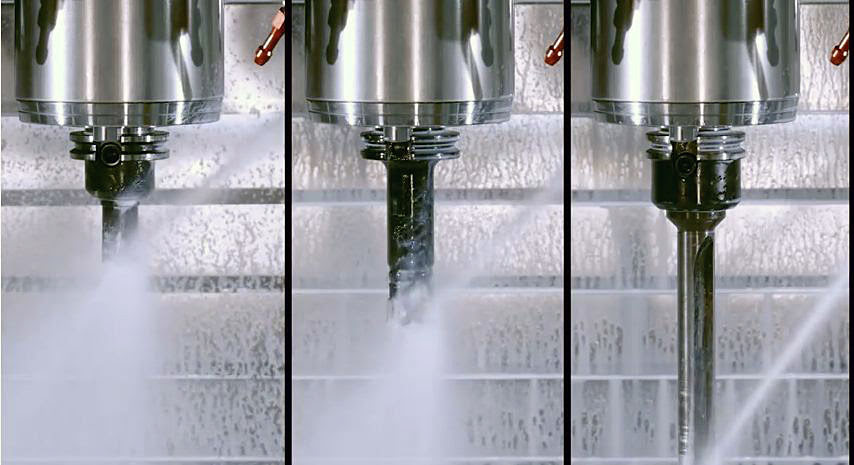

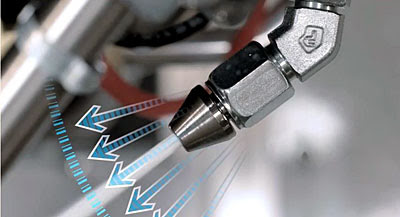

Программируемая форсунка СОЖ

Помимо основной системы подачи СОЖ, существуют еще другие способы охлаждения. Один из них — использование программируемых форсунок СОЖ (P-Cool), которые в зависимости от инструмента автоматически подстраиваются под его длину.

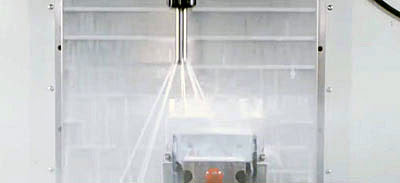

Система подачи СОЖ через шпиндель

Еще один эффективный способ — подача СОЖ через хвостик инструментальной оправки и каналы режущего инструмента под высоким давлением. Система подачи СОЖ через шпиндель TSC (Through-Spindle Coolant) доступна в 2-х конфигурациях в соответствии с давлением: 300 или 1000 фунтов на дюйм ² (20 или 70 бар). Ее эффективность особо высока при сверлении глубоких отверстий и фрезеровании глубоких выемок.

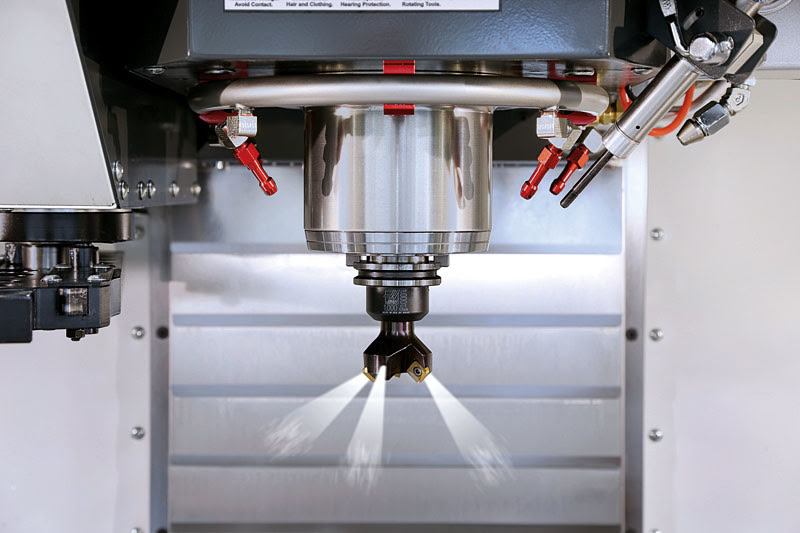

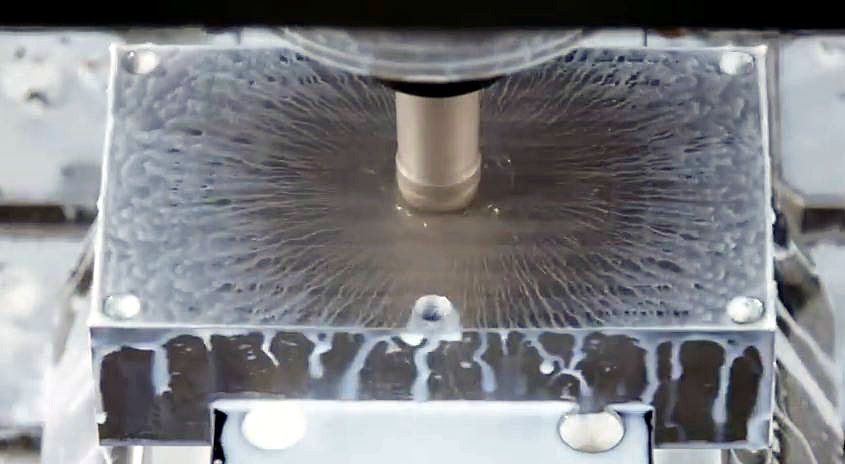

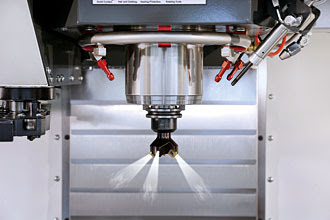

Система подачи струи воздуха через инструмент

При использовании современного твердосплавного инструмента с усовершенствованными покрытиями для резки в сухой среде велика вероятность повторной резки стружки, своевременно неубранной из зоны резания. Это является главной причиной повышенного износа инструмента. Для решения проблемы компания Haas Automation разработала систему, которая подает струю воздуха через инструмент (дополнение к системе TSC), с помощью которой из зоны обработки сразу удаляется стружка, до того как она снова попадет под режущий инструмент. Этот метод важен в процессе обработки глубоких полостей.

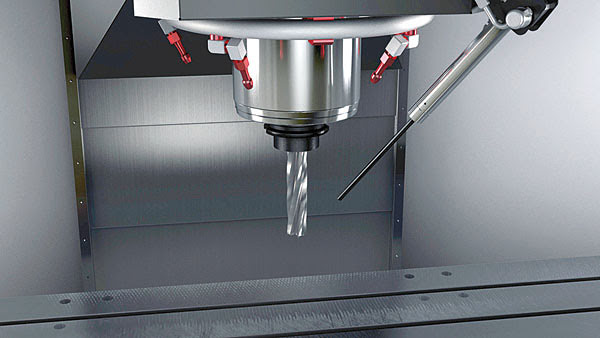

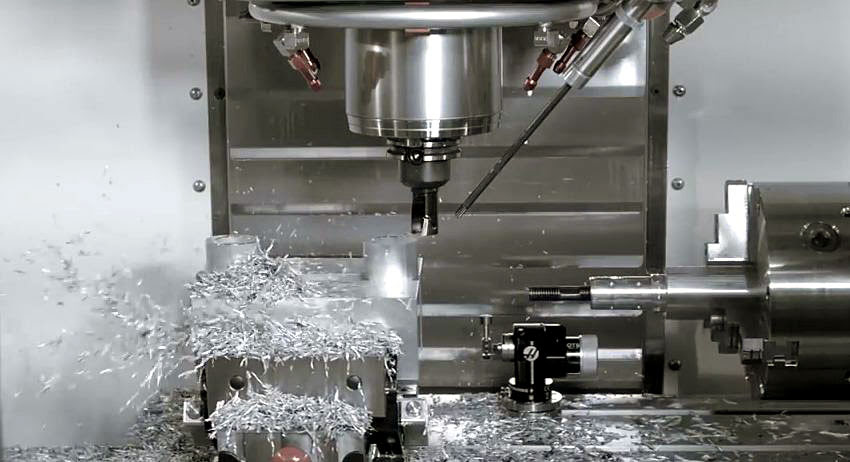

Автоматическая воздушная пушка Haas

Такая же функция выполняется при помощи воздушной автоматической пушки Haas. Система безупречна для использования небольших инструментов, непригодных для подачи воздуха через инструментальное отверстие. Автоматическая воздушная пушка — отличное дополнение к системе подачи воздуха через инструмент. Пушка используется при невозможности применения жидкостной системы охлаждения и при необходимости подачи значительных объемов воздуха.

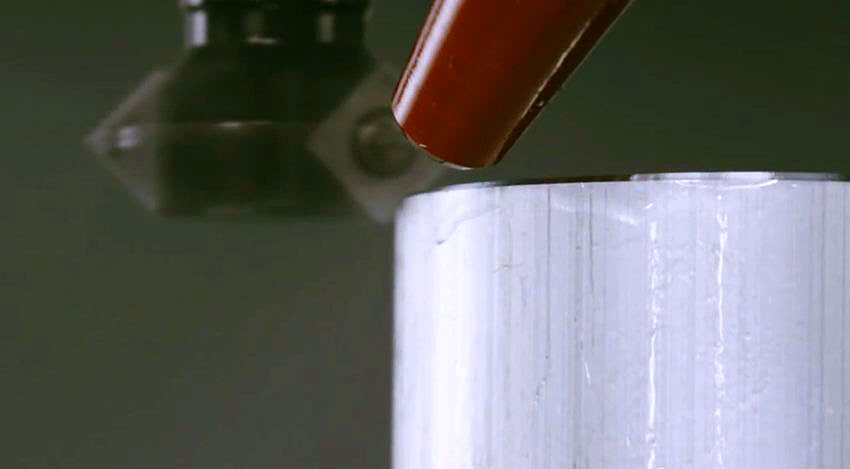

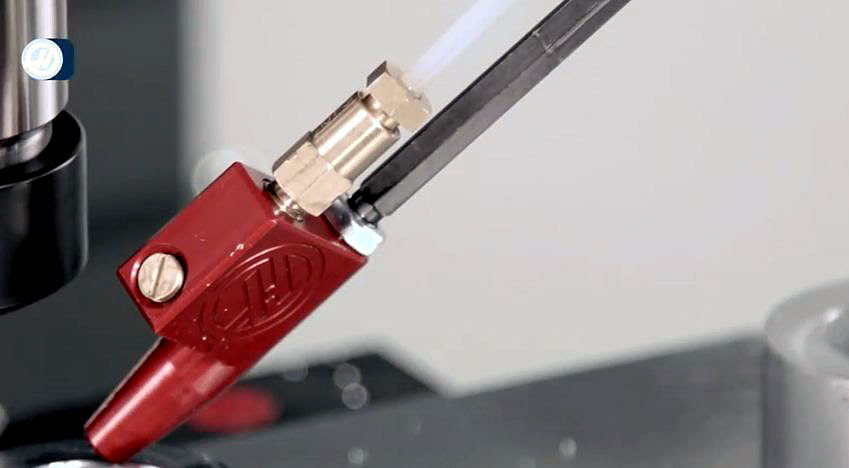

Система подачи минимального количества СОЖ

В случаях, когда невозможно использование смазочно-охлаждающей жидкости, но необходимо обеспечить смазку инструмента, применяют систему подачи минимального количества смазки. Инновационная система Haas распыляет на режущие кромки инструмента умеренное количество смазки при помощи воздушной струи. Количество используемого СОЖ столь мало, что его невозможно увидеть.

Главное преимущество метода — незначительной расход смазочного материала. Количество подаваемых воздуха и охлаждающей жидкости регулируется независимо, т.е. в каждом конкретном режиме работы можно самостоятельно осуществлять регулировки для оптимального охлаждения.
