Скоро в продаже горизонтально-фрезерный 5-осевой центр HAAS UMC-1600-H для обработки больших деталей

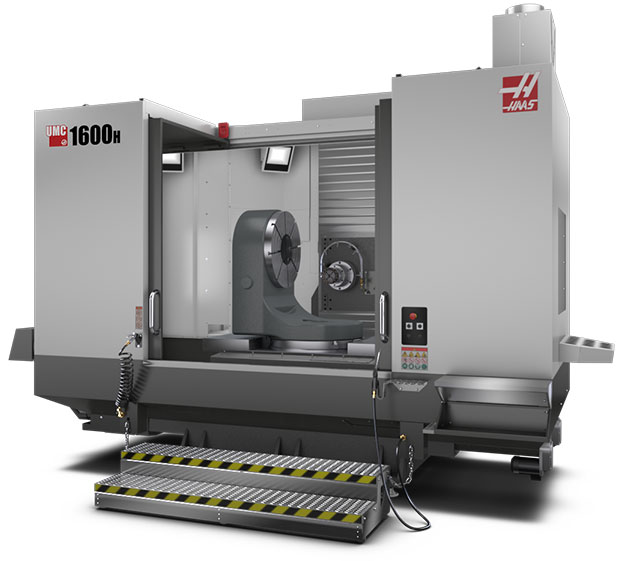

Компания Haas готовит к продаже новый силовой горизонтально-фрезерный 5-осевой центр UMC-1600-H с 50 конусом шпинделя. Станок построен на базе популярного горизонтального центра EC-1600ZT . Имеет поворотную планшайбу диаметром 630 мм ( 5-ая ось ) со сквозным отверстием диаметром 257 мм.
В качестве 4-ой оси используется интегрированная планшайба станка EC-1600ZT в специальном исполнении. Такая жесткая силовая конфигурация позволяет обрабатывать в 5 осях крупные тяжелые детали. На планшайбу 5-ой оси можно устанавливать заготовки диаметром до 1219 мм и весом до 680 кг, если обработка проводится без задней опоры, и до 1361 кг, если обработка проводится с использованием задней опоры.
Основные отличия горизонтальных 5-осевых фрезерных центров Haas UMC-1600-H и EC-1600ZT-5AX приведены в таблице.
|
| UMC-1600-H | EC-1600ZT-5AX |
|---|---|---|
| Диаметр планшайбы 5-ой оси , мм | 630 | 310 |
| Диаметр сквозного отверстия планшайбы 5-ой оси , мм | 257,18 | 82,6 |
| Макс. устанавливаемый диаметр на планшайбу, мм | 1219 | 945 |
| Макс. устанавливаемый на планшайбу вес без задней опоры / с задней опорой, кг | 680/1361 | 99/197 |
| Макс. скорость вращения, град./сек | 50 | 75 |
| Макс. наклон 4-ой оси , град. | ±120 | ±30 |

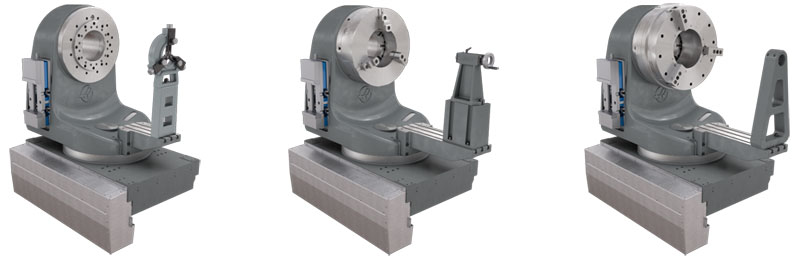

В качестве опции будут предлагаться обычная и удлиненная платформы с Т-образными пазами для установки задней опоры. В качестве задней опоры можно будет использовать люнет, заднюю бабку и А-образную опору.
На видео ниже наглядно показаны все основные особенности нового 5-осевого обрабатывающего центра Haas UMC-1600-H .
Всю необходимую дополнительную информацию по поставляемому оборудованию можно получить в отделе продаж Вашего региона .
