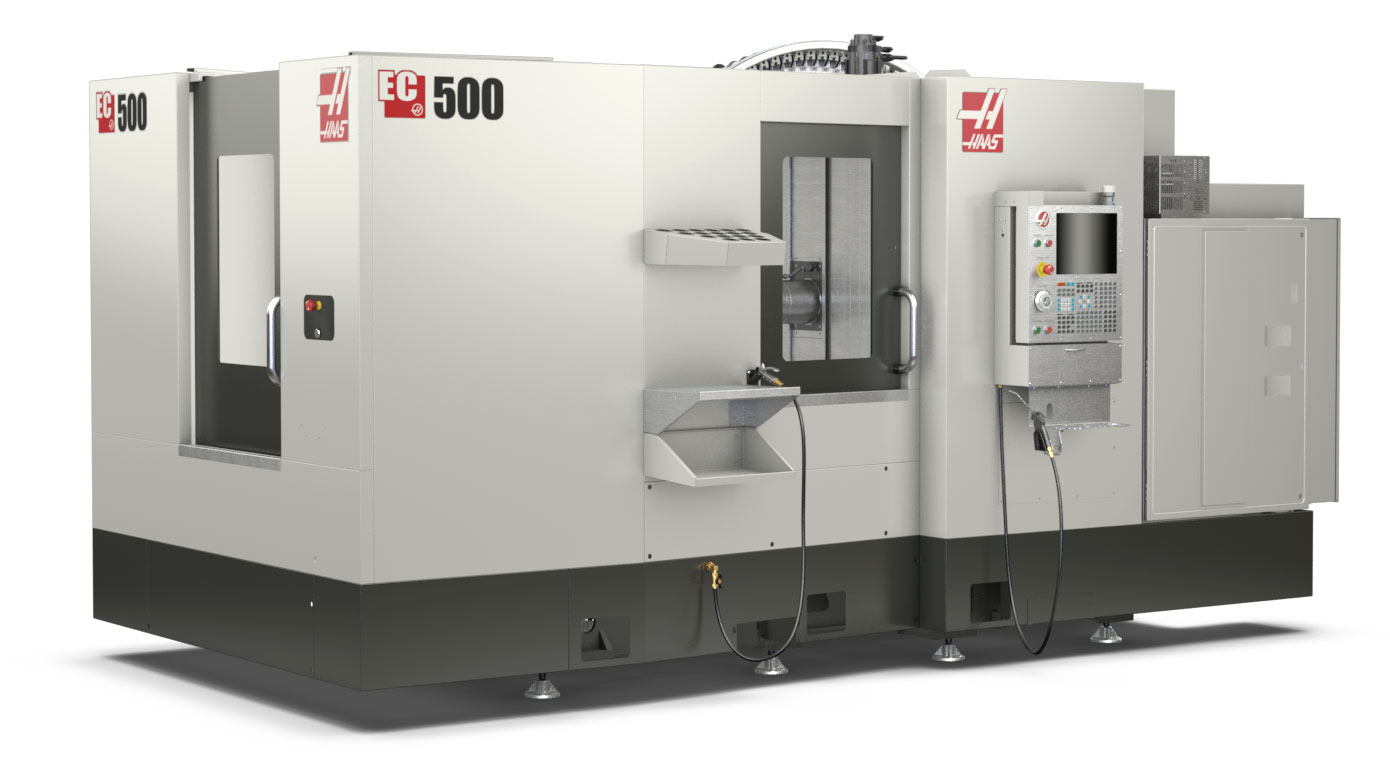

Скоро в продаже 4-осевой горизонтально-фрезерный обрабатывающий центр Haas со сменой паллет EC-500!
Компания Haas обновила свой популярный горизонтально-фрезерный центр со сменой паллет EC-500 . По сравнению с имеющимся в продаже горизонтальным центром EC-400 , данная модель имеет увеличенную рабочую зону и более крупные поворотные паллеты.
Основные отличия горизонтально-фрезерных центров EC-400 и EC-500
|
| EC-400 | EC-500 |
|---|---|---|
| Макс. перемещения по осям X/Y/Z, мм | 559х635х559 | 813х635х711 |
| Размеры поворотной паллеты, мм | 400х400 | 500х500 |
| Макс. диаметр установленной в центр паллеты заготовки, мм | 559 | 749 |
| Макс. высота заготовки, мм | 889 | 927 |
| Масса станка, кг | 8620 | 11820 |
У обновленного центра EC-500 , по сравнению с его старой версией, увеличен ход по оси Y, больше максимальная допустимая масса на паллете, увеличены скорости перемещения по осям и крутящий момент на шпинделе.
Сравнение новой и старой версий станка EC-500 .
|
|
EC-500
новая версия |
EC-500
старая версия |
|---|---|---|
| Макс. перемещения по осям X/Y/Z, мм | 813х635х711 | 813х508х711 |
| Крутящий момент, Нм | 575 | 407 |
| Макс. скорость рабочих подач, м/мин | 21,2 | 12,7 |
| Ускоренные перемещения, м/мин | 35,6 | 25,4 |
| Время поворота паллеты на 90°, сек | 3 | 5,5 |
| Макс. масса на паллете, кг | 400 | 300 |
В базовой комплектации станок имеет 2-местную систему смены паллет. Поворот паллеты является полной 4-ой осью !
Другие особенности конструкции EC-500
-

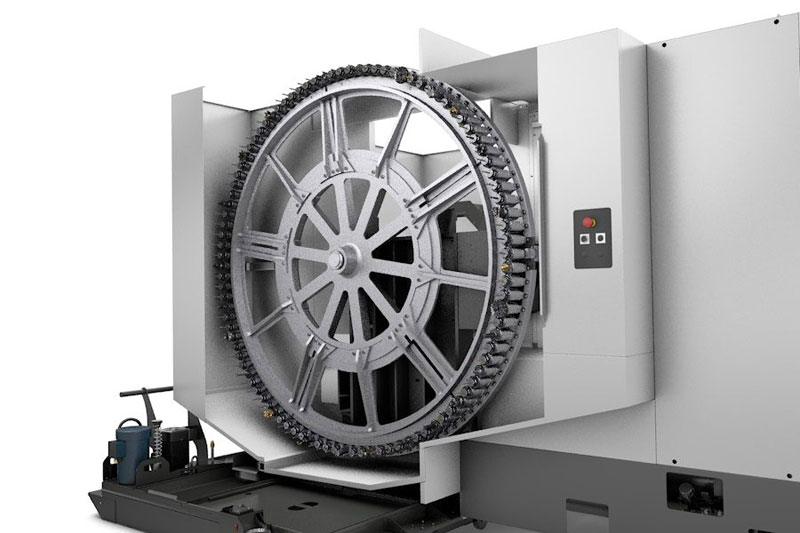

Доступны три автоматических сменщика инструмента бокового типа: на 30 позиций (базовая комплектация), на 50 позиций и даже на 100 позиций!
-

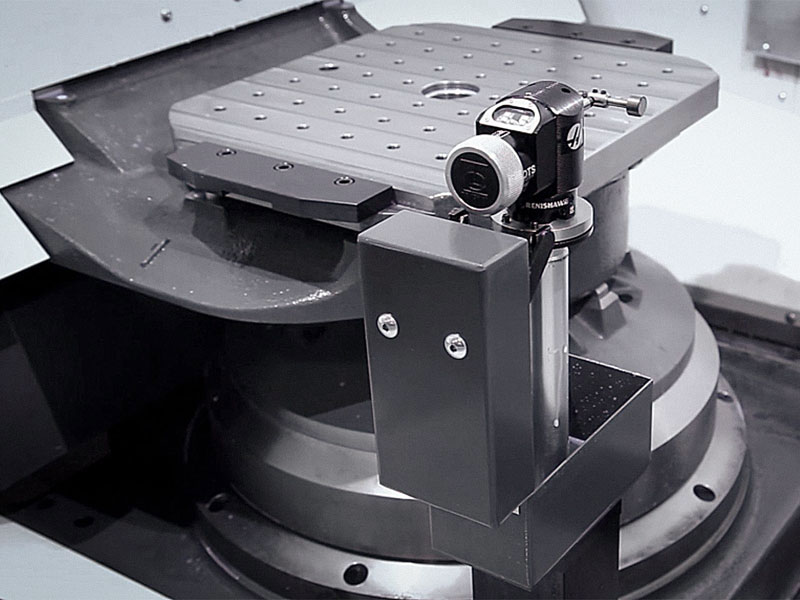

Щуп для привязки инструмента закреплен на автоматическом кронштейне, который активируется (поднимается) по М-коду . В нерабочем состоянии щуп находится в специальном защитном отсеке, который защищает его от стружки и каких-либо столкновений.
-

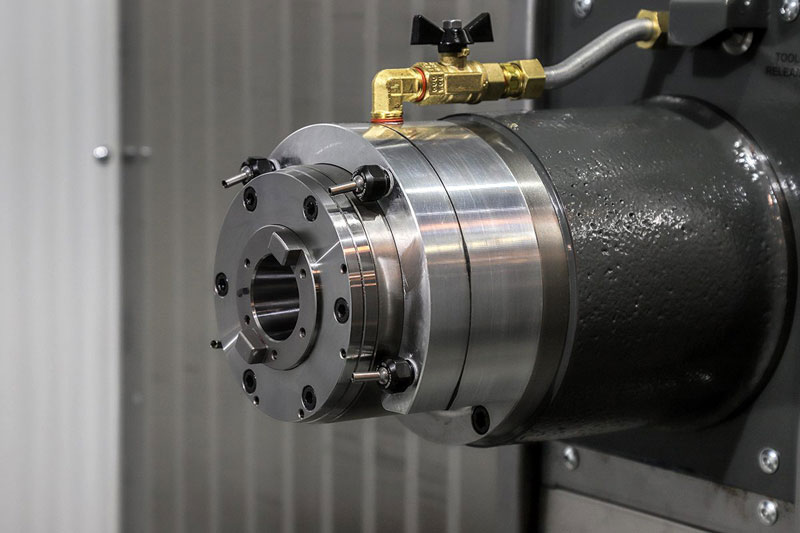

Четыре сопла подачи СОЖ, расположенные вокруг шпинделя, позволяют подавать охлаждающую жидкость непосредственно на режущую кромку практически во всех возможных случаях (разный вылет режущего инструмента, разная конфигурация детали).
-

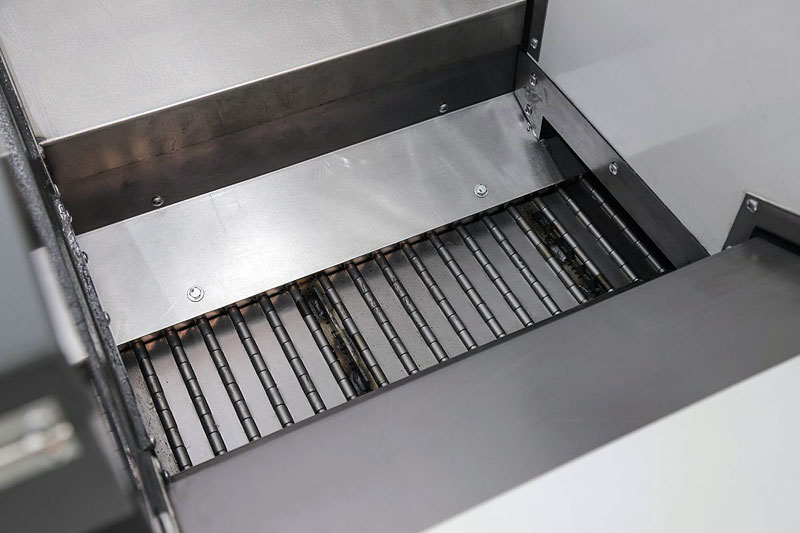

Широкий ленточный транспортер для удаления стружки, расположен в центральной части станка. Вертикальные стенки ограждения способствуют попаданию стружки на конвейер. Стружка выгружается на высоте стандартной промышленной бочки.
К продаже готовится как модель с 40 конусом (EC-500/40) , так и с 50 конусом (EC-500/50) .
Всю необходимую дополнительную информацию по поставляемому оборудованию можно получить в отделе продаж Вашего региона .
