Револьвер BMT65 для токарных центров HAAS с приводным инструментом

Токарные центры Haas с осью «Y» ST-20Y , ST-25Y , ST-30Y , ST-35Y и DS-30Y с контршпинделем имеют теперь в базовой комплектации револьвер BMT65! В базовую комплектацию также входят и система приводного инструмента с поворотной осью «С» для возможности выполнения фрезерных операций. Ось «Y» еще больше увеличивает эти возможности, практически превращая токарный центр в токарно-фрезерный.

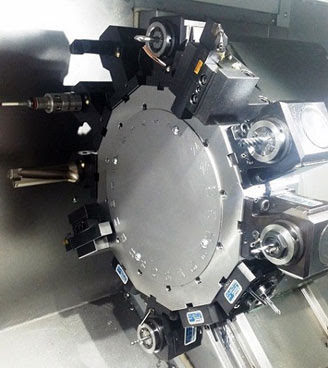

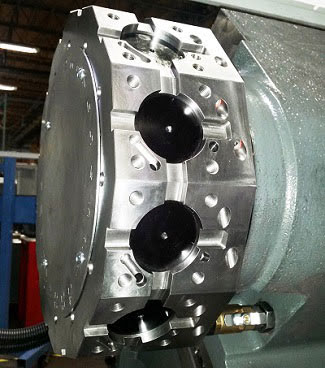

Опция приводного инструмента и оси «С» токарных центров ST-20 , ST-25 , ST-30 , ST-35 также включает в себя револьвер BMT65 на 12 инструментов (все они могут быть приводными). Другими словами, если указанные выше станки будут иметь опцию приводного инструмента, то они будут иметь и этот револьвер.

Основные преимущества

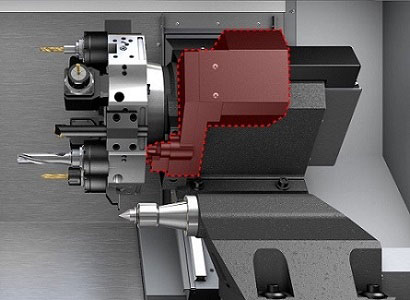

Система приводного инструмента с револьвером BMT65 имеет ряд преимуществ перед аналогичной системой с револьвером VDI:

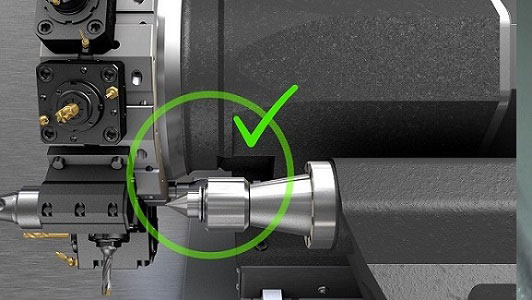

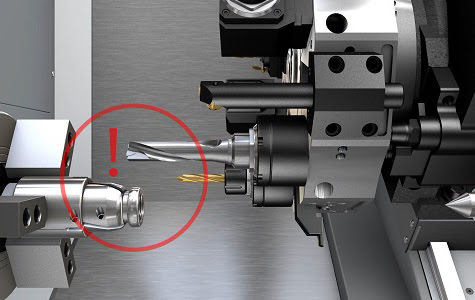

• система приводного инструмента не конфликтует с задней бабкой, что значительно расширяет возможности станка;

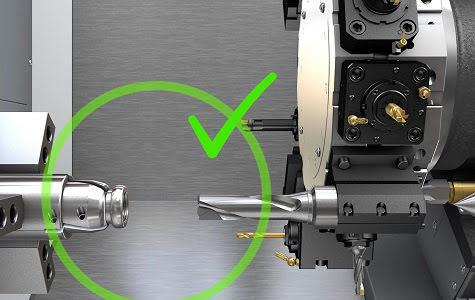

• новая система позволяет использовать осевой инструмент с большим вылетом (обработка и автоматическая привязка);



• увеличенная жесткость и, соотвественно, срок службы инструмента за счет более жесткого крепления;
• легко организовать обработку приводным инструментом, направленным вдоль оси «Z», детали, которая находится в контршпинделе ( DS-30Y ), с помощью соответствующей приводной станции BMT.




  Доступны 2 револьвера BMT

  Вместо револьвера BMT65 на 12 позиций также опционально доступен револьвер BMT65 на 24 позиции (макс. 12 приводных станций).

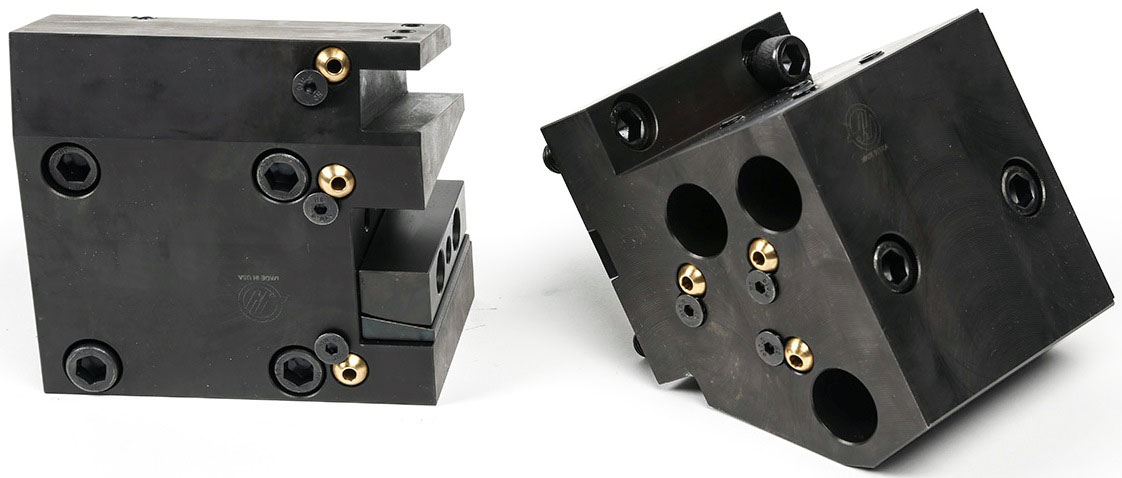

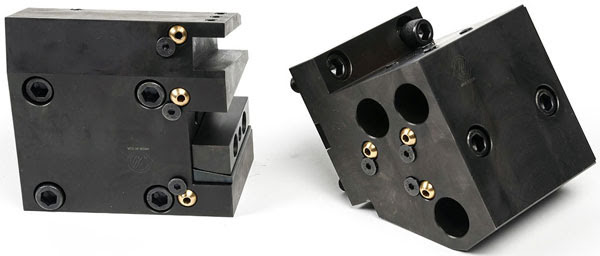

  Такой BMT65-24 револьвер может позиционироваться не через 30 градусов, а через 15. Дополнительный режущий инструмент устанавливается с помощью специальных держателей.

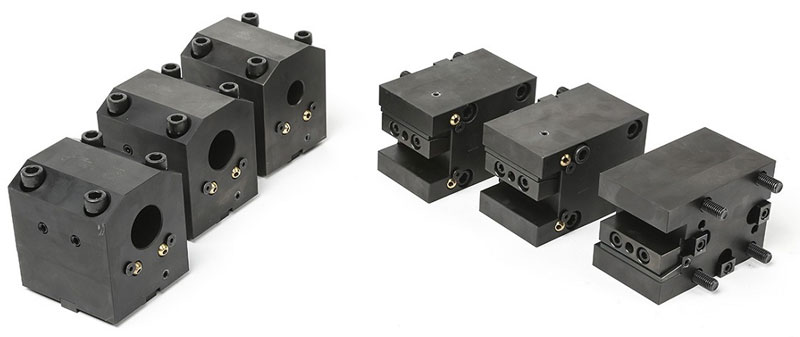

  Следует также отметить, что в базовую комплектацию всех токарных центров Haas с револьвером BMT65 входит стандартный комплект инструментальной оснастки BMT.









  Оборудование уже в продаже!

  Всю необходимую дополнительную информацию можно получить в отделе продаж компании «Абамет» вашего региона .
