Фрезерные оправки BT совместимы со станками, оснащенными шпинделем с конусом BBT, так же, как и оправки BBT можно применять на оборудовании с конусом BT. Однако при таком использовании теряется ключевое преимущество BBT — двойной контакт по конусу и фланцу, который обеспечивает повышенную жесткость крепления инструментальной оснастки.
Оснастка для станков
Оснастка для станков
Совместима ли между собой оснастка для стандартов BT и BBT?
Какая разница между цангами ER и OZ?
Цанги ER
Это самый популярный и универсальный тип, применяемый в цанговых патронах по DIN6499. Они выпускаются в стандартном и высокоточном исполнении, могут иметь квадратный профиль для метчиков или быть герметичными для подачи СОЖ через инструмент. Угол конуса составляет 8°.
По точности зажима ER-цанги делятся на:
- стандартные (биение ≤ 0,01 мм);
- прецизионные (биение ≤ 0,005 мм).
Цанги OZ
Цанги OZ отличаются от ER меньшим углом конуса (около 2,5°), более длинной конструкцией и пазами. Это обеспечивает повышенную жесткость, более сильный и надежный зажим инструмента.
Они лучше выдерживают осевые и радиальные нагрузки, подходят для высокоскоростного фрезерования и часто используются в специфических задачах (например, в деревообработке или с длинным инструментом). Однако OZ менее распространены и применяются в цанговых патронах по DIN6391.
Какие виды штревелей существуют и в чем их особенности?
Штревели бывают разных типов в зависимости от способа подачи охлаждающей жидкости. Их конструктивные особенности определяют сферу применения и эффективность обработки.
Без отверстия — это стандартный штревель без сквозных каналов для подачи СОЖ. Он подходит для обработки, где не требуется подача охлаждающей жидкости через инструмент.
С отверстием без кольца — предназначен для обработки с подачей СОЖ через инструмент. Такой штревель имеет сквозное отверстие, обеспечивающее поступление жидкости через шпиндель непосредственно в зону резания.
С отверстием и уплотнительным кольцом — помимо отверстия для подачи СОЖ, оснащен уплотнительным кольцом, которое предотвращает утечки и помогает поддерживать стабильное давление жидкости во время работы.
Чем отличаются фрезерные патроны Weldon и Whistle Notch?

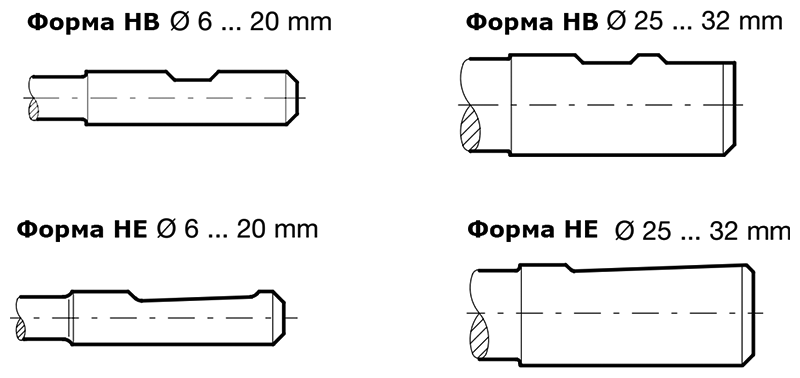

Патроны Weldon и Whistle-Notch схожи между собой и предназначены для надежного бокового зажима инструментов с цилиндрическим хвостовиком с лыской. Однако они различаются областью применения: патроны Weldon используются с инструментом по стандарту DIN 6535 формы HB, а Whistle-Notch — для хвостовиков формы HE.
Ключевое конструктивное отличие Whistle-Notch заключается в расположении зажимного винта под углом 2° к оси инструмента. Благодаря этому он не просто фиксирует инструмент, но и затягивает его внутрь патрона, что предотвращает проворачивание и вытягивание даже при высоких нагрузках.
Можно ли зажимать инструмент с хвостовиком Weldon в гидравлических фрезерных патронах?
Для фиксации инструментов с хвостовиками Weldon и Whistle-Notch в гидравлическом патроне необходимо использовать переходную цангу. Это предотвращает прямой контакт лыски хвостовика с мембраной патрона и защищает её от повреждений при затяжке инструмента.
Совместимы ли между собой компоненты модульных расточных систем разных производителей?
Расточная система представляет собой модульную сборку, включающую такие компоненты, как фрезерная оправка, опциональный удлинитель для увеличения вылета, а также черновая или чистовая расточная головка.
Все эти элементы соединяются друг с другом через специальные соединения, обеспечивающие высокую жесткость и надежность фиксации.
Хотя соединения от разных производителей часто выглядят внешне похоже, они обычно имеют отличия в точных посадочных размерах, резьбе или конструкции. Это приводит к несовместимости компонентов между брендами.
Даже если детали от другого производителя подойдут по размеру, это не гарантирует достаточную жесткость сборки, что может вызвать вибрации, снижение точности и нестабильность при обработке.
Поэтому рекомендуется использовать компоненты исключительно от одного производителя. При поломке или износе одного элемента лучше заменить всю систему целиком, чтобы избежать проблем с качеством обработки.
