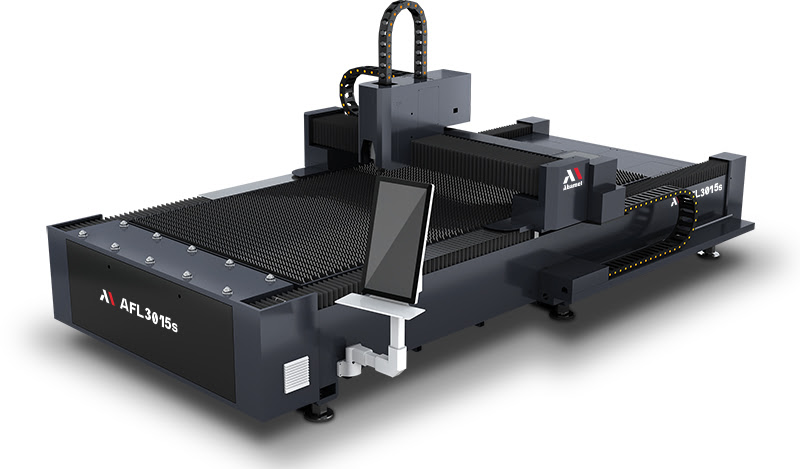

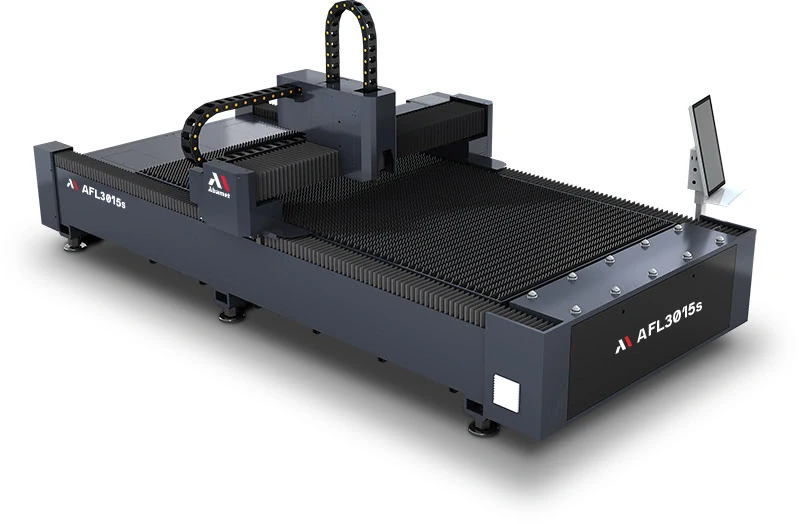

Станок лазерной резки металла оптоволоконный 1500x3000, 12 кВт AFL3015s

Name: Станок лазерной резки металла оптоволоконный 1500x3000, 12 кВт AFL3015s
Brand: Abamet.ru
SKU: AFL3015s-12kW
Price: 6616428.24 RUB
Availability: BackOrder

AFL3015s-12kWПод заказ

Станок лазерной резки металла оптоволоконный 1500x3000, 12 кВт AFL3015s бренда Abamet.ru, артикул AFL3015s-12kW. Цена — от 6 616 428,24 ₽ с НДС, под заказ. Основные параметры: рабочая зона — 1500х3000; тип источника — Fiber (оптико-волоконный); мощность источника — 12 кВт.

От 6 616 428,24 ₽

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 534 250,74 CN¥ по курсу на 10.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Рабочая зона: 1500х3000
Тип источника: Fiber (оптико-волоконный)
Мощность источника: 12 кВт
Максимальная толщина листа, мм (Конструкционная сталь): 25
Максимальная толщина листа, мм (Нержавеющая сталь): 25
Максимальная толщина листа, мм (Алюминий): 25
Максимальная толщина листа, мм (Латунь): 12
Максимальная толщина листа, мм (Медь): 8
Кабинетная защита: Нет
Бренд: Abamet.ru
Вид номенклатуры: Станки для лазерной резки металла

Технические характеристики

Основные технические характеристики:

Основной модуль:
- Максимальный размер обрабатываемого листа, мм - 3000х1500
- Перемещение по осям X/Y/Z, мм - 3050/1550/130
- Тип привода осей X, Y - Шестерня-рейка
- Тип привода оси Z - ШВП
- Максимальная скорость диагональных перемещений X/Y, м/мин - 110
- Максимальное ускорение диагональных перемещений X/Y, G - 1
- Точность позиционирования X/Y, мм/м: - ± 0,03
- Повторяемость X/Y, мм - ± 0,02
- Габариты ДхШхВ, мм - 4677x2827x2000
- Масса, кг - 2200
Оптоволоконный резонатор Raycus RFL-C12000S-CE:
- Максимальная мощность лазера, Вт - 12000
- Диапазон регулирования мощности, % - 10...100
- Длина волны, нм - 1080 ± 10
- Габариты ДхШхВ, мм - 560x990x1100
- Масса, кг - 280
Система ЧПУ FSCUT:
- Серия - FSCUT6000E
- Широкоформатный дисплей с вертикальным расположением, диагональ - 27’’
- Операционная система - Windows
- Встроенное ПО для лазерной резки - CypCut
- Объем жесткого диска, Гб - 256
- Способ ввода программы - USB, Ethernet
Система водяного охлаждения резонатора и режущей головки TFLW-12000WDR:
- Номинальная пропускная способность помпы, л/мин - 120
- Объем бака охлаждающей жидкости, л - 100
- Напряжение и частота, В/Гц - 380/51
- Мощность, кВт - 11,6
- Габариты ДхШхВ, мм - 850х750х1395
- Масса, кг - 180
Система удаления продуктов горения из зоны резки рекуперационного типа Topsinn TODC-8B (опция)
- Производительность прокачки воздуха, м³/ч - 9000
- Количество сменных фильтрующих элементов - 8
- Площадь фильтрующих элементов (общая), м² - 160
- Напряжение и частота, В/Гц - 380/50
- Мощность, кВт - 11
- Габариты ШхГхВ, мм - 1466x2215x2575
- Масса, кг - 1000

Станина.

Спроектирована по принципу шип-паз на основе анализа методом конечных элементов (МКЭ). Локальная секционная сварка снижает напряжение в раме и делает ее максимально прочной и стабильной в течение длительной эксплуатации.
Фрезерная обработка станины и других узлов производится на европейских многоосевых обрабатывающих центрах с ЧПУ SHW за один установ. Она может производиться с двух сторон одновременно, при этом два станка работают как один комплекс с единой привязкой к заготовке.
Благодаря такой технологии достигается максимальная точность узлов собственного производства.

Портал и каретка режущей головки.

Перемещение в плоскости XY осуществляется по линейным направляющим SHAC (Тайвань) посредством реечной передачи YYC (Тайвань), а подъем и опускание режущей головки – с помощью ШВП.
На станках лазерной резки Abamet AFL(s и c) используются бесщеточные серводвигатели и драйверы BOCI с ускорением 1.0G от ведущего мирового поставщика промышленной автоматизации.

Система вентиляции зоны резки.

На установках лазерной резки Abamet забор воздуха осуществляется под рабочей поверхностью.
Опционально возможно оснащение рекуперационной вытяжкой Topsinn

Лазерная система 12000 Вт:

Оптоволоконный резонатор Raycus:

Полное управление и мониторинг на стойке ЧПУ.
Режим работы: непрерывный (CW) / модулированный.
Нет оптической системы, не требуется корректировка луча.
Отсутствие специальных требований к установке (вибрации, влажность).

Режущая головка с автоматической фокусировкой Boci BLT4xx:

лазерная голова от производителя систем ЧПУ FSCUT обеспечивает наилучшую совместимость со стойкой ЧПУ,
мониторинг состояния лазерной головы напрямую из управляющего софта CypCut,
автофокус оптимизирует режимы врезки и резки, снижает влияние человеческого фактора,
модернизированные оптический и газовый контуры,
4 защитных стекла для защиты коллиматорной и фокусирующей линз,
водяной контур охлаждения,
охлаждение сопла,
датчики давления и температуры,
светодиодная индикация состояния лазерной головы,
интегрированная герметичная конструкция, класс IP65.

Система водяного охлаждения резонатора и режущей головки:

экологичный хладагент R-410A с высокой удельной хладопроизводительностью,
низкотемпературный контур охлаждения резонатора,
отдельный контур охлаждения режущей головки,
собственный контроллер с индикаторами состояния и ЖК дисплеем.

Система ЧПУ FSCUT4000E/6000E:

разработана специально для 2D установок лазерной резки с оптоволоконным резонатором мощностью до 12 кВт и режущей головкой с автофокусом,
устанавливается на промышленный компьютер с операционной системой Windows,
горизонтальный монитор размером 27",
поддержка различных режимов врезки, FlyCut, кольцевых обходов острых углов, перемычек, резки пленок и т.д.,
отображение в режиме реального времени траектории резки, скорости, координат и других параметров,
трехступенчатый пирсинг,
интеллектуальная система защиты от столкновений,
поддержка считывателя штрих-кодов,
улучшенная обработка углов,
поддержка считывателя штрих-кодов,
функция управления ускорением перемещения,
улучшенная обработка углов,
автоматическая продувка линии подачи газа после смены типа вспомогательного газа,
возможность коррекции параметров перемычек, компенсации ширины луча в процессе обработки,
высокоскоростное определение местоположения листа, точки останова и повторного старта.

Базовое программное обеспечение CypCut:

предназначено для работы с системой ЧПУ FSCUT2000С/4000E. Это упрощает сложную работу станка с ЧПУ и объединяет модули CAD, Nest и CAM в одном,
создание или импорт чертежа в форматах .DXF, .NC,
автоматическое исправление ошибок при импорте чертежа: удаление дубликатов и невидимых элементов, сглаживание кривых, замыкание сегментов и т.д.,
ручной или автоматический нестинг,
задание параметров резки и последовательности обработки,
генерация управляющей программы и передача в ЧПУ FSCUT2000С/4000E,
сбор статистики работы станка, диагностика оборудования.

Внешнее программное обеспечение CypNest Pro (опция):

предназначено для рабочего места технолога. Оно разработано на основе профессиональных решений по раскрою для оптоволоконных установок лазерной резки с ЧПУ FSCUT.
включает втоматизированный процесс обработки группы чертежей по заданным параметрам с возможностью индивидуальной корректировки,
расширенная система автоматического нестинга групп деталей с максимальным заполнением внутренних и внешних неиспользованных участков листа,
интеллектуальные стратегии поиска оптимальной последовательности обработки.

Система удаления продуктов горения рекуперационного типа Topsinn (опция).

Наиболее удобным и эффективным способом очистки отработавших газов является рекуперационная вытяжка. В ней крупные отходы под воздействием центробежной силы и гравитации оседают в пылесборнике. Мелкие частицы оседают на фильтрующих элементах, которые затем удаляются с поверхности фильтров сжатым воздухом автоматически.
Многоступенчатая система имеет высокую степень очистки – 99,99% и позволяет возвращать очищенный воздух непосредственно в цех.
Вытяжка запускается автоматически при начале работы на станке.
Минимальное обслуживание и длительный срок службы фильтрующих элементов обеспечивают экономичность эксплуатации.

Максимальная толщина резки*

Конструкционная сталь (резка О2), мм - 25
Нержавеющая сталь (резка N2 под высоким давлением), мм - 25
Алюминий (резка N2 под высоким давлением), мм - 25
Латунь (резка N2 под высоким давлением), мм - 12

Базовая комплектация:

сварная стальная станина,
высокоточные направляющие SHAC (Тайвань),
шестерня-рейка YYC (Тайвань),
сервоприводы и двигатели BOCI
система ЧПУ FSCUT4000E/6000E и ПО CypCut,
оптоволоконный резонатор Raycus,
режущая головка с автоматической фокусировкой BOCI BLT442,
система водяного охлаждения резонатора и режущей головки,
автоматическая система смазки,
стабилизатор напряжения,

Газы (подготавливаются заказчиком).

Требования к O2 (кислород):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 10
- Максимальное давление при резке, атм - 9
- Чистота, % - 99.95%
Требования к N2 (азот высокого давления):
- Минимальное давление на входе, атм - 27
- Максимальное давление на входе, атм - 30
- Максимальное давление при резке, атм - 25
- Чистота, % - 99.95%
Требования к Air (воздух):
- Минимальное давление на входе, атм - 8
- Максимальное давление на входе, атм - 15
- Максимальное давление при резке, атм - 14
- Максимальный размер твердых частиц, мкм - 40
- Максимальное допустимое содержание масла без паров, ppm - 0,01
