Монолитные (цельные) сверла
В наличии

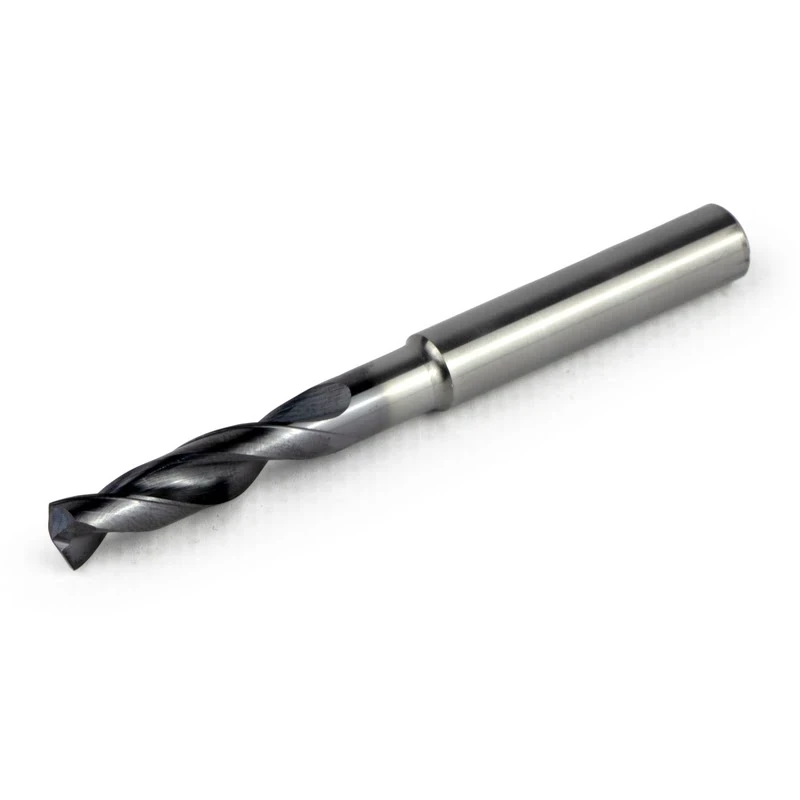

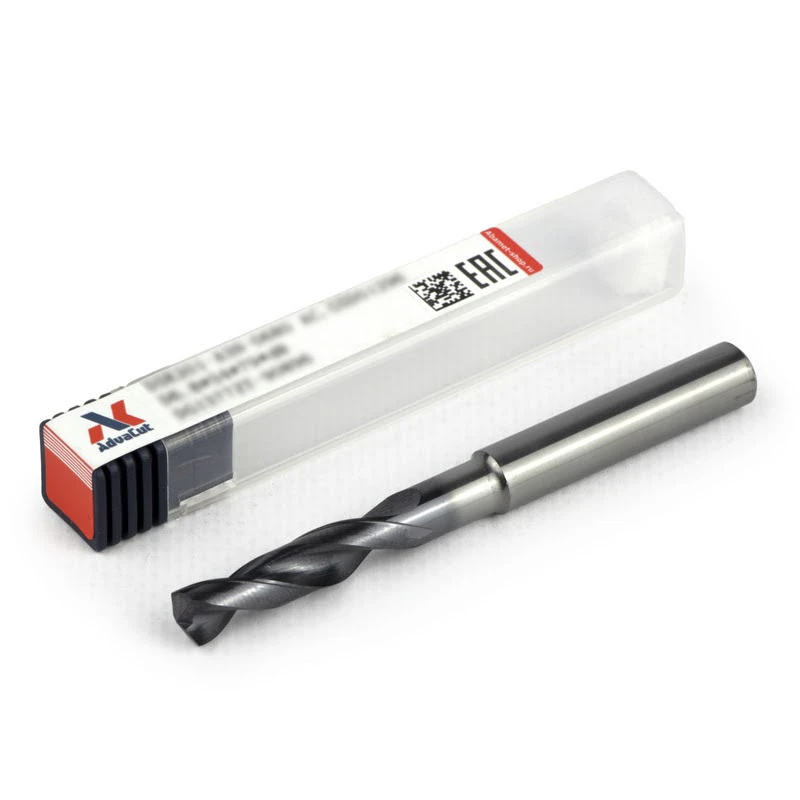

Сверло твердосплавное DSK201-CAEC03-0100
AC.GSD11345
AdvaCut - Арт. AC.GSD11345
В наличии
Бывший AC.GSD01176 - DSK201-A3N-0100
Бывший AC.GSD01176 - DSK201-A3N-0100
2 345,
10 ₽
Цена c НДС, рассчитана по прайс-листу от 07.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
28 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад

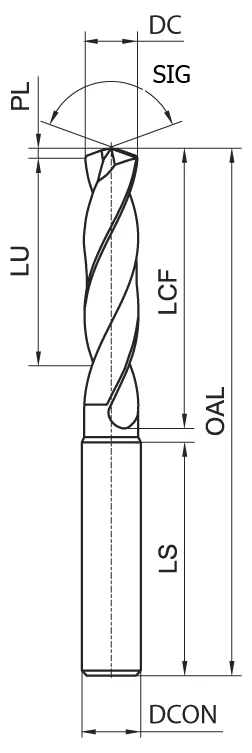

Основные параметры
| Диаметр сверла (DC), мм | 1 |
|---|---|
| Обрабатываемый металл | Р (сталь), M (нержавеющая сталь), S (жаропрочные сплавы) |
| Тип сверла | Спиральное |
| Глубина сверления | 3D |
| Угол при вершине сверла (SIG) | 140° |
| Материал режущего инструмента | Твердый сплав |
| Размер крепления режущего инструмента (DCON), мм | 4 |
| Серия сверл | DSK201 |
| Каналы для СОЖ | Нет каналов |
| Посадка | Цилиндр |
| Длина сверла (OAL), мм | 45 |
| Длина рабочей части сверла (LCF), мм | 7 |
| Особенности | Сверло для обработки нержавеющей стали |
| Бренд | AdvaСut |
| Вид номенклатуры | Монолитные (цельные) сверла |
Серия сверл: DSK201
Сверла DSK201 разработаны для обработки нержавеющей стали, а также подходят для работы с углеродистыми и легированными сталями. Сверла с каналами для подачи СОЖ позволяют обрабатывать жаропрочные сплавы и цветные металлы.
Режимы резания
| Обрабатываемый материал | Твердость | DC, мм | 3D | 5D | ||||
|---|---|---|---|---|---|---|---|---|
| Скорость резания Vc (м/мин) | Подача fn (мм/об) | Скорость резания Vc (м/мин) | Подача fn (мм/об) | |||||
 без каналов СОЖ |
 с каналами СОЖ |
без каналов СОЖ |
с каналами СОЖ |
|||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь (длинная стружка) | <HB125 | 3 | 100-80-50 | 140-100-60 | 0,09-0,13-0,16 | 100-80-50 | 140-100-60 | 0,09-0,13-0,16 |
| 4 | 100-80-50 | 140-100-60 | 0,11-0,15-0,19 | 100-80-50 | 140-100-60 | 0,11-0,15-0,19 | ||
| 6 | 100-80-50 | 140-100-60 | 0,14-0,19-0,23 | 100-80-50 | 140-100-60 | 0,14-0,19-0,23 | ||
| 8 | 100-80-50 | 140-100-60 | 0,19-0,25-0,31 | 100-80-50 | 140-100-60 | 0,19-0,25-0,31 | ||
| 10 | 100-80-50 | 140-100-60 | 0,23-0,30-0,38 | 100-80-50 | 140-100-60 | 0,23-0,30-0,38 | ||
| 12 | 100-80-50 | 140-100-60 | 0,24-0,33-0,41 | 100-80-50 | 140-100-60 | 0,24-0,33-0,41 | ||
| 14 | 100-80-50 | 140-100-60 | 0,28-0,38-0,45 | 100-80-50 | 140-100-60 | 0,28-0,38-0,45 | ||
| 16 | 100-80-50 | 140-100-60 | 0,30-0,42-0,50 | 100-80-50 | 140-100-60 | 0,30-0,42-0,50 | ||
| 18 | 100-80-50 | 140-100-60 | 0,33-0,42-0,50 | 100-80-50 | 140-100-60 | 0,33-0,42-0,50 | ||
| 20 | 100-80-50 | 140-100-60 | 0,34-0,43-0,51 | 100-80-50 | 140-100-60 | 0,34-0,43-0,51 | ||
| Низкоуглеродистая сталь (короткая стружка), автоматная сталь | <HB125 | 3 | 100-75-50 | 140-100-60 | 0,09-0,13-0,16 | 100-75-50 | 140-100-60 | 0,09-0,13-0,16 |
| 4 | 100-75-50 | 140-100-60 | 0,11-0,15-0,19 | 100-75-50 | 140-100-60 | 0,11-0,15-0,19 | ||
| 6 | 100-75-50 | 140-100-60 | 0,14-0,19-0,23 | 100-75-50 | 140-100-60 | 0,14-0,19-0,23 | ||
| 8 | 100-75-50 | 140-100-60 | 0,19-0,25-0,31 | 100-75-50 | 140-100-60 | 0,19-0,25-0,31 | ||
| 10 | 100-75-50 | 140-100-60 | 0,23-0,30-0,38 | 100-75-50 | 140-100-60 | 0,23-0,30-0,38 | ||
| 12 | 100-75-50 | 140-100-60 | 0,24-0,33-0,41 | 100-75-50 | 140-100-60 | 0,24-0,33-0,41 | ||
| 14 | 100-75-50 | 140-100-60 | 0,28-0,38-0,45 | 100-75-50 | 140-100-60 | 0,28-0,38-0,45 | ||
| 16 | 100-75-50 | 140-100-60 | 0,30-0,42-0,50 | 100-75-50 | 140-100-60 | 0,30-0,42-0,50 | ||
| 18 | 100-75-50 | 140-100-60 | 0,33-0,42-0,50 | 100-75-50 | 140-100-60 | 0,33-0,42-0,50 | ||
| 20 | 100-75-50 | 140-100-60 | 0,34-0,43-0,51 | 100-75-50 | 140-100-60 | 0,34-0,43-0,51 | ||
| Средне- и высокоуглеродистая сталь | <HRC25 | 3 | 90-70-45 | 120-80-60 | 0,09-0,13-0,16 | 90-70-45 | 120-80-60 | 0,09-0,13-0,16 |
| 4 | 90-70-45 | 120-80-60 | 0,11-0,15-0,19 | 90-70-45 | 120-80-60 | 0,11-0,15-0,19 | ||
| 6 | 90-70-45 | 120-80-60 | 0,14-0,19-0,23 | 90-70-45 | 120-80-60 | 0,14-0,19-0,23 | ||
| 8 | 90-70-45 | 120-80-60 | 0,19-0,25-0,31 | 90-70-45 | 120-80-60 | 0,19-0,25-0,31 | ||
| 10 | 90-70-45 | 120-80-60 | 0,23-0,30-0,38 | 90-70-45 | 120-80-60 | 0,23-0,30-0,38 | ||
| 12 | 90-70-45 | 120-80-60 | 0,24-0,33-0,41 | 90-70-45 | 120-80-60 | 0,24-0,33-0,41 | ||
| 14 | 90-70-45 | 120-80-60 | 0,28-0,38-0,45 | 90-70-45 | 120-80-60 | 0,28-0,38-0,45 | ||
| 16 | 90-70-45 | 120-80-60 | 0,30-0,42-0,50 | 90-70-45 | 120-80-60 | 0,30-0,42-0,50 | ||
| 18 | 90-70-45 | 120-80-60 | 0,33-0,42-0,50 | 90-70-45 | 120-80-60 | 0,33-0,42-0,50 | ||
| 20 | 90-70-45 | 120-80-60 | 0,34-0,43-0,51 | 90-70-45 | 120-80-60 | 0,34-0,43-0,51 | ||
| Легированная сталь, инструментальная сталь | <HRC35 | 3 | 90-70-45 | 110-80-50 | 0,09-0,13-0,16 | 90-70-45 | 110-80-50 | 0,09-0,13-0,16 |
| 4 | 90-70-45 | 110-80-50 | 0,11-0,15-0,19 | 90-70-45 | 110-80-50 | 0,11-0,15-0,19 | ||
| 6 | 90-70-45 | 110-80-50 | 0,14-0,19-0,23 | 90-70-45 | 110-80-50 | 0,14-0,19-0,23 | ||
| 8 | 90-70-45 | 110-80-50 | 0,19-0,25-0,31 | 90-70-45 | 110-80-50 | 0,19-0,25-0,31 | ||
| 10 | 90-70-45 | 110-80-50 | 0,23-0,30-0,38 | 90-70-45 | 110-80-50 | 0,23-0,30-0,38 | ||
| 12 | 90-70-45 | 110-80-50 | 0,24-0,33-0,41 | 90-70-45 | 110-80-50 | 0,24-0,33-0,41 | ||
| 14 | 90-70-45 | 110-80-50 | 0,28-0,38-0,45 | 90-70-45 | 110-80-50 | 0,28-0,38-0,45 | ||
| 16 | 90-70-45 | 110-80-50 | 0,30-0,42-0,50 | 90-70-45 | 110-80-50 | 0,30-0,42-0,50 | ||
| 18 | 90-70-45 | 110-80-50 | 0,33-0,42-0,50 | 90-70-45 | 110-80-50 | 0,33-0,42-0,50 | ||
| 20 | 90-70-45 | 110-80-50 | 0,34-0,43-0,51 | 90-70-45 | 110-80-50 | 0,34-0,43-0,51 | ||
| M — Нержвеющяя сталь | ||||||||
| Нержавеющая сталь (аустенитная) | HB130-HB200 | 3 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 |
| 4 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | ||
| 6 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | ||
| 8 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | ||
| 10 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | ||
| 12 | 40-30-20 | 80-60-40 | 0,10-0,17-0,22 | 40-30-20 | 80-60-40 | 0,10-0,17-0,22 | ||
| 14 | 40-30-20 | 80-60-40 | 0,11-0,18-0,24 | 40-30-20 | 80-60-40 | 0,11-0,18-0,24 | ||
| 16 | 40-30-20 | 80-60-40 | 0,12-0,20-0,24 | 40-30-20 | 80-60-40 | 0,12-0,20-0,24 | ||
| 18 | 40-30-20 | 80-60-40 | 0,13-0,22-0,26 | 40-30-20 | 80-60-40 | 0,13-0,22-0,26 | ||
| 20 | 40-30-20 | 80-60-40 | 0,14-0,24-0,28 | 40-30-20 | 80-60-40 | 0,14-0,24-0,28 | ||
| Нержавеющая сталь (аустенитная), литье нержавеющей стали | <HRC25 | 3 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 |
| 4 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | ||
| 6 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | ||
| 8 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | ||
| 10 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | ||
| 12 | 40-30-20 | 80-60-40 | 0,08-0,13-0,16 | 40-30-20 | 80-60-40 | 0,08-0,13-0,16 | ||
| 14 | 40-30-20 | 80-60-40 | 0,09-0,13-0,18 | 40-30-20 | 80-60-40 | 0,09-0,13-0,18 | ||
| 16 | 40-30-20 | 80-60-40 | 0,10-0,14-0,18 | 40-30-20 | 80-60-40 | 0,10-0,14-0,18 | ||
| 18 | 40-30-20 | 80-60-40 | 0,10-0,14-0,20 | 40-30-20 | 80-60-40 | 0,10-0,14-0,20 | ||
| 20 | 40-30-20 | 80-60-40 | 0,12-0,16-0,22 | 40-30-20 | 80-60-40 | 0,12-0,16-0,22 | ||
| Нержавеющая сталь (двухфазная) | <HRC30 | 3 | 35-25-20 | 60-45-30 | 0,03-0,06-0,08 | 35-25-20 | 60-45-30 | 0,03-0,06-0,08 |
| 4 | 35-25-20 | 60-45-30 | 0,04-0,08-0,10 | 35-25-20 | 60-45-30 | 0,04-0,08-0,10 | ||
| 6 | 35-25-20 | 60-45-30 | 0,05-0,08-0,10 | 35-25-20 | 60-45-30 | 0,05-0,08-0,10 | ||
| 8 | 35-25-20 | 60-45-30 | 0,06-0,10-0,12 | 35-25-20 | 60-45-30 | 0,06-0,10-0,12 | ||
| 10 | 35-25-20 | 60-45-30 | 0,07-0,11-0,14 | 35-25-20 | 60-45-30 | 0,07-0,11-0,14 | ||
| 12 | 35-25-20 | 60-45-30 | 0,08-0,13-0,16 | 35-25-20 | 60-45-30 | 0,08-0,13-0,16 | ||
| 14 | 35-25-20 | 60-45-30 | 0,09-0,13-0,18 | 35-25-20 | 60-45-30 | 0,09-0,13-0,18 | ||
| 16 | 35-25-20 | 60-45-30 | 0,10-0,14-0,18 | 35-25-20 | 60-45-30 | 0,10-0,14-0,18 | ||
| 18 | 35-25-20 | 60-45-30 | 0,10-0,14-0,20 | 35-25-20 | 60-45-30 | 0,10-0,14-0,20 | ||
| 20 | 35-25-20 | 60-45-30 | 0,12-0,16-0,22 | 35-25-20 | 60-45-30 | 0,12-0,16-0,22 | ||
| S — Жаропрочные сплавы | ||||||||
| Сплавы на основе железа | HB160-HB260 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Сплавы на основе кобальта | HB250-HB450 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Сплавы на основе никеля | HB160-HB450 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Титан и сплавы титана | HB300-HB400 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
Примечания:
- Для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон.
- Радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.
- Режимы резания даны с учетом использования СОЖ.
| Диаметр сверла (DC), мм | 1 |
|---|---|
| Обрабатываемый металл | Р (сталь), M (нержавеющая сталь), S (жаропрочные сплавы) |
| Тип сверла | Спиральное |
| Глубина сверления | 3D |
| Угол при вершине сверла (SIG) | 140° |
| Материал режущего инструмента | Твердый сплав |
| Размер крепления режущего инструмента (DCON), мм | 4 |
| Серия сверл | DSK201 |
| Каналы для СОЖ | Нет каналов |
| Посадка | Цилиндр |
| Длина сверла (OAL), мм | 45 |
| Длина рабочей части сверла (LCF), мм | 7 |
| Особенности | Сверло для обработки нержавеющей стали |
| Бренд | AdvaСut |
| Вид номенклатуры | Монолитные (цельные) сверла |
Серия сверл: DSK201
Сверла DSK201 разработаны для обработки нержавеющей стали, а также подходят для работы с углеродистыми и легированными сталями. Сверла с каналами для подачи СОЖ позволяют обрабатывать жаропрочные сплавы и цветные металлы.
Режимы резания
| Обрабатываемый материал | Твердость | DC, мм | 3D | 5D | ||||
|---|---|---|---|---|---|---|---|---|
| Скорость резания Vc (м/мин) | Подача fn (мм/об) | Скорость резания Vc (м/мин) | Подача fn (мм/об) | |||||
без каналов СОЖ |
с каналами СОЖ |
без каналов СОЖ |
с каналами СОЖ |
|||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь (длинная стружка) | <HB125 | 3 | 100-80-50 | 140-100-60 | 0,09-0,13-0,16 | 100-80-50 | 140-100-60 | 0,09-0,13-0,16 |
| 4 | 100-80-50 | 140-100-60 | 0,11-0,15-0,19 | 100-80-50 | 140-100-60 | 0,11-0,15-0,19 | ||
| 6 | 100-80-50 | 140-100-60 | 0,14-0,19-0,23 | 100-80-50 | 140-100-60 | 0,14-0,19-0,23 | ||
| 8 | 100-80-50 | 140-100-60 | 0,19-0,25-0,31 | 100-80-50 | 140-100-60 | 0,19-0,25-0,31 | ||
| 10 | 100-80-50 | 140-100-60 | 0,23-0,30-0,38 | 100-80-50 | 140-100-60 | 0,23-0,30-0,38 | ||
| 12 | 100-80-50 | 140-100-60 | 0,24-0,33-0,41 | 100-80-50 | 140-100-60 | 0,24-0,33-0,41 | ||
| 14 | 100-80-50 | 140-100-60 | 0,28-0,38-0,45 | 100-80-50 | 140-100-60 | 0,28-0,38-0,45 | ||
| 16 | 100-80-50 | 140-100-60 | 0,30-0,42-0,50 | 100-80-50 | 140-100-60 | 0,30-0,42-0,50 | ||
| 18 | 100-80-50 | 140-100-60 | 0,33-0,42-0,50 | 100-80-50 | 140-100-60 | 0,33-0,42-0,50 | ||
| 20 | 100-80-50 | 140-100-60 | 0,34-0,43-0,51 | 100-80-50 | 140-100-60 | 0,34-0,43-0,51 | ||
| Низкоуглеродистая сталь (короткая стружка), автоматная сталь | <HB125 | 3 | 100-75-50 | 140-100-60 | 0,09-0,13-0,16 | 100-75-50 | 140-100-60 | 0,09-0,13-0,16 |
| 4 | 100-75-50 | 140-100-60 | 0,11-0,15-0,19 | 100-75-50 | 140-100-60 | 0,11-0,15-0,19 | ||
| 6 | 100-75-50 | 140-100-60 | 0,14-0,19-0,23 | 100-75-50 | 140-100-60 | 0,14-0,19-0,23 | ||
| 8 | 100-75-50 | 140-100-60 | 0,19-0,25-0,31 | 100-75-50 | 140-100-60 | 0,19-0,25-0,31 | ||
| 10 | 100-75-50 | 140-100-60 | 0,23-0,30-0,38 | 100-75-50 | 140-100-60 | 0,23-0,30-0,38 | ||
| 12 | 100-75-50 | 140-100-60 | 0,24-0,33-0,41 | 100-75-50 | 140-100-60 | 0,24-0,33-0,41 | ||
| 14 | 100-75-50 | 140-100-60 | 0,28-0,38-0,45 | 100-75-50 | 140-100-60 | 0,28-0,38-0,45 | ||
| 16 | 100-75-50 | 140-100-60 | 0,30-0,42-0,50 | 100-75-50 | 140-100-60 | 0,30-0,42-0,50 | ||
| 18 | 100-75-50 | 140-100-60 | 0,33-0,42-0,50 | 100-75-50 | 140-100-60 | 0,33-0,42-0,50 | ||
| 20 | 100-75-50 | 140-100-60 | 0,34-0,43-0,51 | 100-75-50 | 140-100-60 | 0,34-0,43-0,51 | ||
| Средне- и высокоуглеродистая сталь | <HRC25 | 3 | 90-70-45 | 120-80-60 | 0,09-0,13-0,16 | 90-70-45 | 120-80-60 | 0,09-0,13-0,16 |
| 4 | 90-70-45 | 120-80-60 | 0,11-0,15-0,19 | 90-70-45 | 120-80-60 | 0,11-0,15-0,19 | ||
| 6 | 90-70-45 | 120-80-60 | 0,14-0,19-0,23 | 90-70-45 | 120-80-60 | 0,14-0,19-0,23 | ||
| 8 | 90-70-45 | 120-80-60 | 0,19-0,25-0,31 | 90-70-45 | 120-80-60 | 0,19-0,25-0,31 | ||
| 10 | 90-70-45 | 120-80-60 | 0,23-0,30-0,38 | 90-70-45 | 120-80-60 | 0,23-0,30-0,38 | ||
| 12 | 90-70-45 | 120-80-60 | 0,24-0,33-0,41 | 90-70-45 | 120-80-60 | 0,24-0,33-0,41 | ||
| 14 | 90-70-45 | 120-80-60 | 0,28-0,38-0,45 | 90-70-45 | 120-80-60 | 0,28-0,38-0,45 | ||
| 16 | 90-70-45 | 120-80-60 | 0,30-0,42-0,50 | 90-70-45 | 120-80-60 | 0,30-0,42-0,50 | ||
| 18 | 90-70-45 | 120-80-60 | 0,33-0,42-0,50 | 90-70-45 | 120-80-60 | 0,33-0,42-0,50 | ||
| 20 | 90-70-45 | 120-80-60 | 0,34-0,43-0,51 | 90-70-45 | 120-80-60 | 0,34-0,43-0,51 | ||
| Легированная сталь, инструментальная сталь | <HRC35 | 3 | 90-70-45 | 110-80-50 | 0,09-0,13-0,16 | 90-70-45 | 110-80-50 | 0,09-0,13-0,16 |
| 4 | 90-70-45 | 110-80-50 | 0,11-0,15-0,19 | 90-70-45 | 110-80-50 | 0,11-0,15-0,19 | ||
| 6 | 90-70-45 | 110-80-50 | 0,14-0,19-0,23 | 90-70-45 | 110-80-50 | 0,14-0,19-0,23 | ||
| 8 | 90-70-45 | 110-80-50 | 0,19-0,25-0,31 | 90-70-45 | 110-80-50 | 0,19-0,25-0,31 | ||
| 10 | 90-70-45 | 110-80-50 | 0,23-0,30-0,38 | 90-70-45 | 110-80-50 | 0,23-0,30-0,38 | ||
| 12 | 90-70-45 | 110-80-50 | 0,24-0,33-0,41 | 90-70-45 | 110-80-50 | 0,24-0,33-0,41 | ||
| 14 | 90-70-45 | 110-80-50 | 0,28-0,38-0,45 | 90-70-45 | 110-80-50 | 0,28-0,38-0,45 | ||
| 16 | 90-70-45 | 110-80-50 | 0,30-0,42-0,50 | 90-70-45 | 110-80-50 | 0,30-0,42-0,50 | ||
| 18 | 90-70-45 | 110-80-50 | 0,33-0,42-0,50 | 90-70-45 | 110-80-50 | 0,33-0,42-0,50 | ||
| 20 | 90-70-45 | 110-80-50 | 0,34-0,43-0,51 | 90-70-45 | 110-80-50 | 0,34-0,43-0,51 | ||
| M — Нержвеющяя сталь | ||||||||
| Нержавеющая сталь (аустенитная) | HB130-HB200 | 3 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 |
| 4 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | ||
| 6 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | ||
| 8 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | ||
| 10 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | ||
| 12 | 40-30-20 | 80-60-40 | 0,10-0,17-0,22 | 40-30-20 | 80-60-40 | 0,10-0,17-0,22 | ||
| 14 | 40-30-20 | 80-60-40 | 0,11-0,18-0,24 | 40-30-20 | 80-60-40 | 0,11-0,18-0,24 | ||
| 16 | 40-30-20 | 80-60-40 | 0,12-0,20-0,24 | 40-30-20 | 80-60-40 | 0,12-0,20-0,24 | ||
| 18 | 40-30-20 | 80-60-40 | 0,13-0,22-0,26 | 40-30-20 | 80-60-40 | 0,13-0,22-0,26 | ||
| 20 | 40-30-20 | 80-60-40 | 0,14-0,24-0,28 | 40-30-20 | 80-60-40 | 0,14-0,24-0,28 | ||
| Нержавеющая сталь (аустенитная), литье нержавеющей стали | <HRC25 | 3 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 | 40-30-20 | 80-60-40 | 0,03-0,06-0,08 |
| 4 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | 40-30-20 | 80-60-40 | 0,04-0,08-0,10 | ||
| 6 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | 40-30-20 | 80-60-40 | 0,05-0,08-0,10 | ||
| 8 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | 40-30-20 | 80-60-40 | 0,06-0,10-0,12 | ||
| 10 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | 40-30-20 | 80-60-40 | 0,07-0,11-0,14 | ||
| 12 | 40-30-20 | 80-60-40 | 0,08-0,13-0,16 | 40-30-20 | 80-60-40 | 0,08-0,13-0,16 | ||
| 14 | 40-30-20 | 80-60-40 | 0,09-0,13-0,18 | 40-30-20 | 80-60-40 | 0,09-0,13-0,18 | ||
| 16 | 40-30-20 | 80-60-40 | 0,10-0,14-0,18 | 40-30-20 | 80-60-40 | 0,10-0,14-0,18 | ||
| 18 | 40-30-20 | 80-60-40 | 0,10-0,14-0,20 | 40-30-20 | 80-60-40 | 0,10-0,14-0,20 | ||
| 20 | 40-30-20 | 80-60-40 | 0,12-0,16-0,22 | 40-30-20 | 80-60-40 | 0,12-0,16-0,22 | ||
| Нержавеющая сталь (двухфазная) | <HRC30 | 3 | 35-25-20 | 60-45-30 | 0,03-0,06-0,08 | 35-25-20 | 60-45-30 | 0,03-0,06-0,08 |
| 4 | 35-25-20 | 60-45-30 | 0,04-0,08-0,10 | 35-25-20 | 60-45-30 | 0,04-0,08-0,10 | ||
| 6 | 35-25-20 | 60-45-30 | 0,05-0,08-0,10 | 35-25-20 | 60-45-30 | 0,05-0,08-0,10 | ||
| 8 | 35-25-20 | 60-45-30 | 0,06-0,10-0,12 | 35-25-20 | 60-45-30 | 0,06-0,10-0,12 | ||
| 10 | 35-25-20 | 60-45-30 | 0,07-0,11-0,14 | 35-25-20 | 60-45-30 | 0,07-0,11-0,14 | ||
| 12 | 35-25-20 | 60-45-30 | 0,08-0,13-0,16 | 35-25-20 | 60-45-30 | 0,08-0,13-0,16 | ||
| 14 | 35-25-20 | 60-45-30 | 0,09-0,13-0,18 | 35-25-20 | 60-45-30 | 0,09-0,13-0,18 | ||
| 16 | 35-25-20 | 60-45-30 | 0,10-0,14-0,18 | 35-25-20 | 60-45-30 | 0,10-0,14-0,18 | ||
| 18 | 35-25-20 | 60-45-30 | 0,10-0,14-0,20 | 35-25-20 | 60-45-30 | 0,10-0,14-0,20 | ||
| 20 | 35-25-20 | 60-45-30 | 0,12-0,16-0,22 | 35-25-20 | 60-45-30 | 0,12-0,16-0,22 | ||
| S — Жаропрочные сплавы | ||||||||
| Сплавы на основе железа | HB160-HB260 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Сплавы на основе кобальта | HB250-HB450 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Сплавы на основе никеля | HB160-HB450 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| Титан и сплавы титана | HB300-HB400 | 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 |
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
| 3 | 25-15-10 | 35-25-15 | 0,03-0,04-0,06 | – | 35-25-15 | 0,03-0,04-0,06 | ||
| 4 | 25-15-10 | 35-25-15 | 0,04-0,06-0,08 | – | 35-25-15 | 0,04-0,06-0,08 | ||
Примечания:
- Для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон.
- Радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.
- Режимы резания даны с учетом использования СОЖ.
