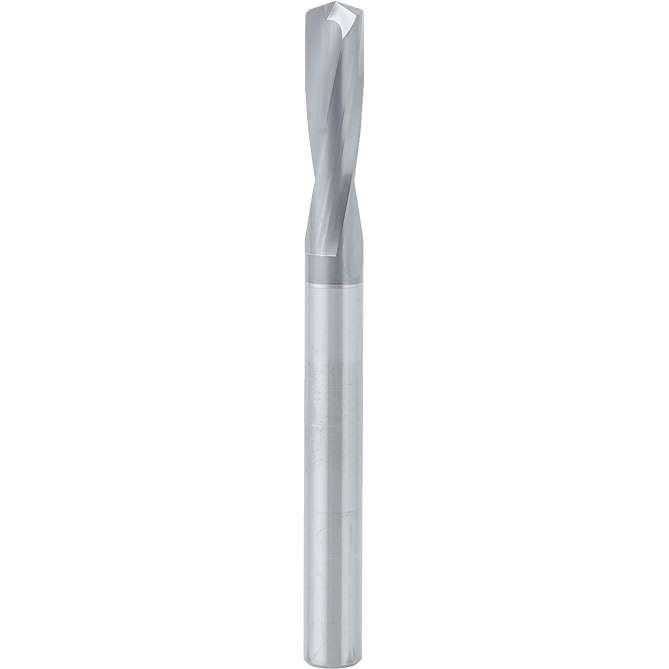

Сверло твердосплавное DHK220-CAEC03-0500
AC.GSD10062
AdvaCut - Арт. AC.GSD10062
Под заказ
Бывший AC.GSD01164 - DHK220-Y3N-0500
Бывший AC.GSD01164 - DHK220-Y3N-0500
2 624,
81 ₽
Цена c НДС, рассчитана по прайс-листу от 08.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"

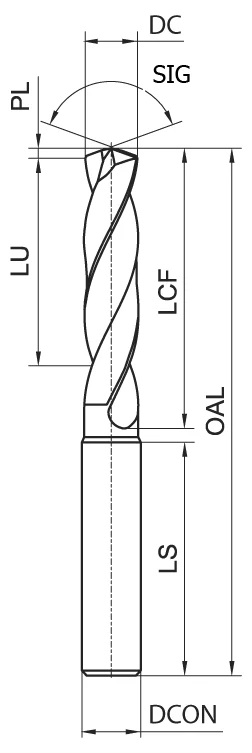

Основные параметры
| Диаметр сверла (DC), мм | 5 |
|---|---|
| Обрабатываемый металл | Р (сталь), K (чугун), H (твердые сплавы) |
| Тип сверла | Спиральное |
| Глубина сверления | 3D |
| Угол при вершине сверла (SIG) | 140° |
| Материал режущего инструмента | Твердый сплав |
| Размер крепления режущего инструмента (DCON), мм | 5 |
| Серия сверл | DHK220 |
| Каналы для СОЖ | Нет каналов |
| Посадка | Цилиндр |
| Длина сверла (OAL), мм | 62 |
| Длина рабочей части сверла (LCF), мм | 26 |
| Особенности | Сверло для обработки материалов высокой твердости |
| Бренд | AdvaСut |
| Вид номенклатуры | Монолитные (цельные) сверла |
Серия сверл: DHK220
Серия DHK220 предназначена для обработки закаленных сталей твердостью до HRC55, с возможностью работы с материалами до HRC65. Сверла также могут ограниченно применяться для обработки стали и чугуна.
Режимы резания
| Обрабатываемый материал | Твердость | DC, мм | Скорость резания Vc (м/мин) | Подача fn (мм/об) | |
|---|---|---|---|---|---|
 без каналов СОЖ |
|||||
| P — Сталь | |||||
| Низкоуглеродистая сталь (длинная стружка) | HRC35-HRC48 | 3 | 80-60-30 | 0,09-0,13-0,16 | |
| 4 | 80-60-30 | 0,10-0,14-0,17 | |||
| 6 | 80-60-30 | 0,13-0,17-0,22 | |||
| 8 | 80-60-30 | 0,17-0,23-0,29 | |||
| 10 | 80-60-30 | 0,21-0,28-0,35 | |||
| 12 | 80-60-30 | 0,22-0,30-0,37 | |||
| 14 | 80-60-30 | 0,26-0,35-0,41 | |||
| 16 | 80-60-30 | 0,28-0,37-0,44 | |||
| K — Чугун | |||||
| Серый чугун | | 3 | 100-80-60 | 0,13-0,17-0,20 | | |
| 4 | 100-80-60 | 0,15-0,20-0,23 | |||
| 6 | 100-80-60 | 0,17-0,25-0,30 | |||
| 8 | 100-80-60 | 0,20-0,27-0,35 | |||
| 10 | 100-80-60 | 0,23-0,30-0,40 | |||
| 12 | 100-80-60 | 0,25-0,33-0,45 | |||
| 14 | 100-80-60 | 0,28-0,36-0,48 | |||
| 16 | 100-80-60 | 0,30-0,40-0,50 | |||
| Чугун с шаровидным графитом, легированный чугун | | 3 | 100-80-60 | 0,11-0,15-0,18 | | |
| 4 | 100-80-60 | 0,13-0,17-0,20 | |||
| 6 | 100-80-60 | 0,15-0,20-0,25 | |||
| 8 | 100-80-60 | 0,17-0,25-0,32 | |||
| 10 | 100-80-60 | 0,20-0,28-0,36 | |||
| 12 | 100-80-60 | 0,22-0,30-0,42 | |||
| 14 | 100-80-60 | 0,24-0,33-0,45 | |||
| 16 | 100-80-60 | 0,25-0,35-0,48 | |||
| Чугун с шаровидным графитом, легированный чугун | | 3 | 90-70-60 | 0,06-0,09-0,11 | | |
| 4 | 90-70-60 | 0,08-0,10-0,13 | |||
| 6 | 90-70-60 | 0,10-0,13-0,16 | |||
| 8 | 90-70-60 | 0,12-0,16-0,20 | |||
| 10 | 90-70-60 | 0,14-0,20-0,26 | |||
| 12 | 90-70-60 | 0,16-0,22-0,28 | |||
| 14 | 90-70-60 | 0,18-0,24-0,30 | |||
| 16 | 90-70-60 | 0,20-0,26-0,32 | |||
| H — Материалы высокой твердости | |||||
| Закаленная сталь | HRC45-HRC55 | 3 | 40-30-20 | 0,04-0,06-0,08 | |
| 4 | 40-30-20 | 0,05-0,08-0,10 | |||
| 6 | 40-30-20 | 0,06-0,10-0,13 | |||
| 8 | 40-30-20 | 0,08-0,12-0,15 | |||
| 10 | 40-30-20 | 0,09-0,14-0,16 | |||
| 12 | 40-30-20 | 0,10-0,15-0,17 | |||
| 14 | 40-30-20 | 0,10-0,16-0,20 | |||
| 16 | 40-30-20 | 0,10-0,16-0,20 | |||
| Закаленная сталь | HRC55-HRC60 | 3 | 30-20-15 | 0,03-0,05-0,07 | |
| 4 | 30-20-15 | 0,03-0,06-0,08 | |||
| 6 | 30-20-15 | 0,04-0,08-0,12 | |||
| 8 | 30-20-15 | 0,06-0,10-0,13 | |||
| 10 | 30-20-15 | 0,08-0,12-0,15 | |||
| 12 | 30-20-15 | 0,09-0,13-0,16 | |||
| 14 | 30-20-15 | 0,10-0,14-0,17 | |||
| 16 | 30-20-15 | 0,10-0,14-0,17 | |||
Примечания:
- Для закрепления инструмента рекомендуется использовать гидравлический или цанговый патрон.
- Радиальное биение инструмента в шпинделе должно быть не более 0,02 мм.
- Режимы резания даны с учетом использования СОЖ.
