Корпусные сверла с пластинами
Под заказ

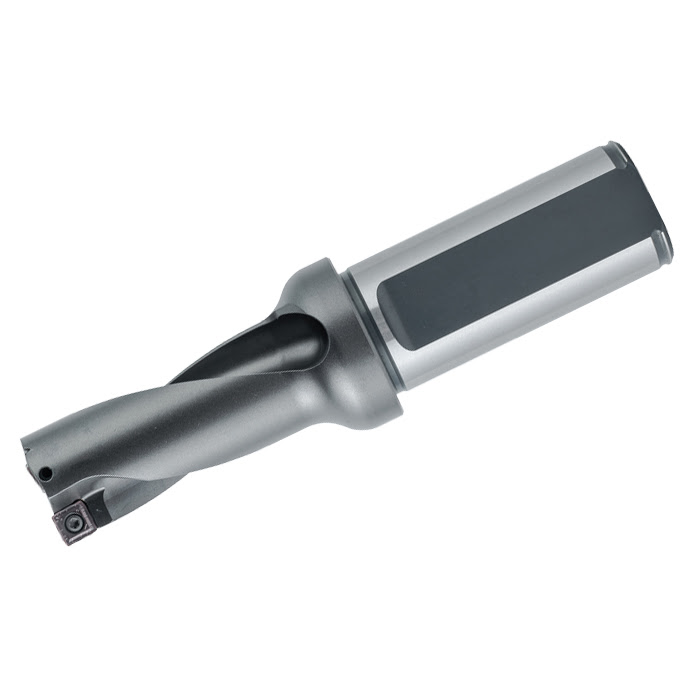

Корпус сверла DI01-0160D02-W20QP05
AC.GHI02707
AdvaCut - Арт. AC.GHI02707
Под заказ
16 883,
63 ₽
Цена c НДС, рассчитана по прайс-листу от 24.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры

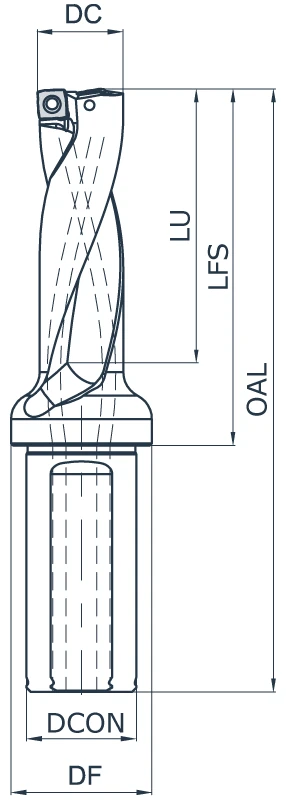

| Диаметр сверла (DC), мм | 16 |
|---|---|
| Глубина сверления | 2D |
| Размер крепления режущего инструмента (DCON), мм | 20 |
| Серия сверл | DI01 |
| Каналы для СОЖ | Есть каналы |
| Количество пластин | 2 |
| Посадка | Цилиндр с лыской |
| Длина сверла (OAL), мм | 101 |
| Длина рабочей части сверла (LFS), мм | 51 |
| Подходящая пластина (головка) | QPMG050204*** |
| Особенности | Одна пластина может работать как центральная и периферийная |
| Бренд | AdvaСut |
| Вид номенклатуры | Корпусные сверла с пластинами |
Серия сверл: DI01
Описание сплавов
| Вид сплава | Описание сплава | P — Сталь | M — Нержавеющая сталь |
K — Чугун | S — Жаропрочные сплавы |
| Твердый сплав с покрытием PVD | CP1130 Твердый сплав с покрытием PVD с хорошей термостойкостью и прочностью, обеспечивающий стабильную обработку. Применяется для обработки разнообразных материалов: стали, нержавеющие стали, чугуна, жаропрочных сплавов и титана. | CP1130 | CP1130 | CP1130 | CP1130 |
| CP2020 Сплав с покрытием PVD имеет отличную износостойкостью и высокую термостойкость. Применяется для обработки нержавеющей стали. | CP2020 | ||||
| CP5030 Сплав обладает хорошей износостойкостью и твердостью. Применяется для обработки жаропрочных сплавов и титана, а также для обработки при нестабильных условиях резания. | CP5030 |
Режимы резания
| Обрабатываемый материал | Твердость | Скорость резания Vc (м/мин) |
Подача fn (мм/об) | |||
|---|---|---|---|---|---|---|
| ∅14–∅22,5 | ∅23–∅27 | ∅27,5–∅33 | ∅33,5–∅40 | |||
| P — Сталь | ||||||
| Низкоуглеродистая сталь (длинная стружка) | <HB125 | 160-240-300 | 0,04-0,06 | 0,04-0,06 | 0,04-0,08 | 0,04-0,08 |
| Низкоуглеродистая сталь (короткая стружка), автоматная сталь | <HB125 | 140-180-220 | 0,04-0,10 | 0,04-0,12 | 0,06-0,16 | 0,08-0,18 |
| Средне- и высокоуглеродистая сталь | <HRC25 | 140-180-220 | 0,04-0,10 | 0,04-0,12 | 0,06-0,16 | 0,08-0,18 |
| Легированная сталь, инструментальная сталь | <HRC35 | 100-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| Легированная сталь, инструментальная сталь | HRC35-HRC48 | 80-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| M — Нержавеющая сталь | ||||||
| Нержавеющая сталь (аустенитная) | HB130-HB200 | 100-140-200 | 0,04-0,10 | 0,06-0,12 | 0,06-0,14 | 0,06-0,16 |
| Нержавеющая сталь (аустенитная), литье нержавеющей стали | <HRC25 | 60-140-180 | 0,03-0,08 | 0,04-0,12 | 0,06-0,14 | 0,06-0,16 |
| Нержавеющая сталь (двухфазная) | <HRC30 | 60-140-180 | 0,03-0,08 | 0,04-0,12 | 0,06-0,14 | 0,06-0,16 |
| K — Чугун | ||||||
| Серый чугун | <HRC32 | 140-180-230 | 0,04-0,10 | 0,06-0,14 | 0,06-0,16 | 0,08-0,20 |
| Чугун с шаровидным графитом, легированный чугун | <HRC28 | 120-160-200 | 0,04-0,10 | 0,06-0,14 | 0,06-0,16 | 0,08-0,20 |
| Чугун с шаровидным графитом, легированный чугун | <HRC45 | 100-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| S — Жаропрочные сплавы | ||||||
| Сплавы на основе железа, никеля, кобальта | <HB450 | 30-50-80 | 0,03-0,06 | 0,04-0,08 | 0,04-0,10 | 0,06-0,12 |
| Титан | <HB400 | 30-50-70 | 0,03-0,08 | 0,04-0,10 | 0,04-0,10 | 0,06-0,12 |
| Диаметр сверла (DC), мм | 16 |
|---|---|
| Глубина сверления | 2D |
| Размер крепления режущего инструмента (DCON), мм | 20 |
| Серия сверл | DI01 |
| Каналы для СОЖ | Есть каналы |
| Количество пластин | 2 |
| Посадка | Цилиндр с лыской |
| Длина сверла (OAL), мм | 101 |
| Длина рабочей части сверла (LFS), мм | 51 |
| Подходящая пластина (головка) | QPMG050204*** |
| Особенности | Одна пластина может работать как центральная и периферийная |
| Бренд | AdvaСut |
| Вид номенклатуры | Корпусные сверла с пластинами |
Серия сверл: DI01
Описание сплавов
| Вид сплава | Описание сплава | P — Сталь | M — Нержавеющая сталь |
K — Чугун | S — Жаропрочные сплавы |
| Твердый сплав с покрытием PVD | CP1130 Твердый сплав с покрытием PVD с хорошей термостойкостью и прочностью, обеспечивающий стабильную обработку. Применяется для обработки разнообразных материалов: стали, нержавеющие стали, чугуна, жаропрочных сплавов и титана. | CP1130 | CP1130 | CP1130 | CP1130 |
| CP2020 Сплав с покрытием PVD имеет отличную износостойкостью и высокую термостойкость. Применяется для обработки нержавеющей стали. | CP2020 | ||||
| CP5030 Сплав обладает хорошей износостойкостью и твердостью. Применяется для обработки жаропрочных сплавов и титана, а также для обработки при нестабильных условиях резания. | CP5030 |
Режимы резания
| Обрабатываемый материал | Твердость | Скорость резания Vc (м/мин) |
Подача fn (мм/об) | |||
|---|---|---|---|---|---|---|
| ∅14–∅22,5 | ∅23–∅27 | ∅27,5–∅33 | ∅33,5–∅40 | |||
| P — Сталь | ||||||
| Низкоуглеродистая сталь (длинная стружка) | <HB125 | 160-240-300 | 0,04-0,06 | 0,04-0,06 | 0,04-0,08 | 0,04-0,08 |
| Низкоуглеродистая сталь (короткая стружка), автоматная сталь | <HB125 | 140-180-220 | 0,04-0,10 | 0,04-0,12 | 0,06-0,16 | 0,08-0,18 |
| Средне- и высокоуглеродистая сталь | <HRC25 | 140-180-220 | 0,04-0,10 | 0,04-0,12 | 0,06-0,16 | 0,08-0,18 |
| Легированная сталь, инструментальная сталь | <HRC35 | 100-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| Легированная сталь, инструментальная сталь | HRC35-HRC48 | 80-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| M — Нержавеющая сталь | ||||||
| Нержавеющая сталь (аустенитная) | HB130-HB200 | 100-140-200 | 0,04-0,10 | 0,06-0,12 | 0,06-0,14 | 0,06-0,16 |
| Нержавеющая сталь (аустенитная), литье нержавеющей стали | <HRC25 | 60-140-180 | 0,03-0,08 | 0,04-0,12 | 0,06-0,14 | 0,06-0,16 |
| Нержавеющая сталь (двухфазная) | <HRC30 | 60-140-180 | 0,03-0,08 | 0,04-0,12 | 0,06-0,14 | 0,06-0,16 |
| K — Чугун | ||||||
| Серый чугун | <HRC32 | 140-180-230 | 0,04-0,10 | 0,06-0,14 | 0,06-0,16 | 0,08-0,20 |
| Чугун с шаровидным графитом, легированный чугун | <HRC28 | 120-160-200 | 0,04-0,10 | 0,06-0,14 | 0,06-0,16 | 0,08-0,20 |
| Чугун с шаровидным графитом, легированный чугун | <HRC45 | 100-160-200 | 0,04-0,10 | 0,06-0,12 | 0,08-0,16 | 0,08-0,18 |
| S — Жаропрочные сплавы | ||||||
| Сплавы на основе железа, никеля, кобальта | <HB450 | 30-50-80 | 0,03-0,06 | 0,04-0,08 | 0,04-0,10 | 0,06-0,12 |
| Титан | <HB400 | 30-50-70 | 0,03-0,08 | 0,04-0,10 | 0,04-0,10 | 0,06-0,12 |
