Токарные пластины
Под заказ
Пластина токарная CCMT09T308-TAPK-CC3020
AC.GII12026
AdvaCut - Арт. AC.GII12026
Под заказ
Бывший AC.GII00537 - CCMT09T308-KM-CC3020
Бывший AC.GII00537 - CCMT09T308-KM-CC3020
328,
49 ₽
Цена c НДС, рассчитана по прайс-листу от 23.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Обозначение сплава РИ | CC3020 |
|---|---|
| Обрабатываемый металл | K (чугун) |
| Вид обработки | Черновая Получерновая |
| Тип обработки токарной пластины | Легкий удар |

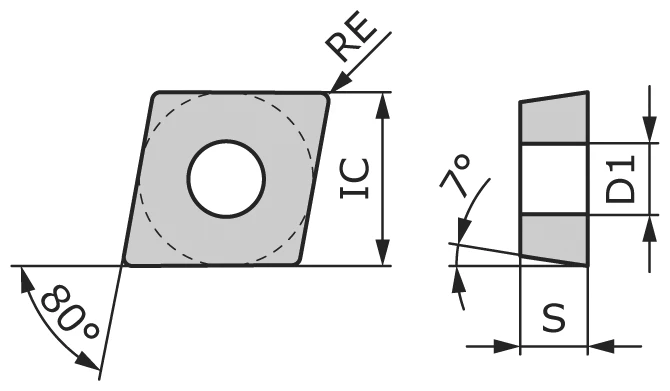

| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | CCMT |
| Форма пластины | C - Ромб 80° |
| Геометрия передней поверхности | TAPK |
| Исполнение | Нейтральное |
| Задний угол пластины | C - 7° |
| Класс точности | M |
| Размер пластины | 09 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | T3 |
| Толщина пластины (S), мм | 3,97 |

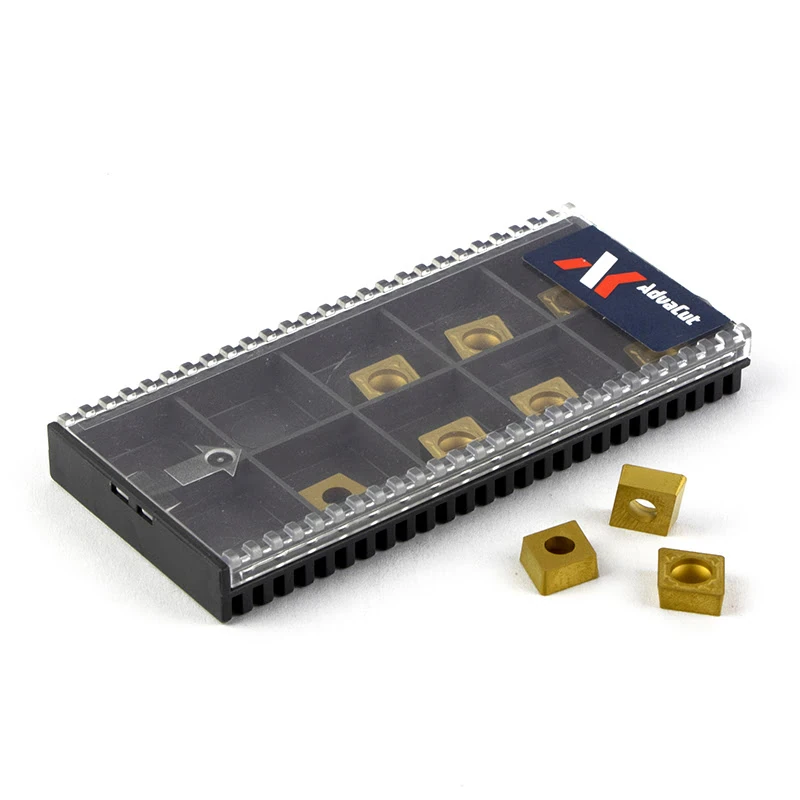

| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC3020
Описание сплава
CC3020 Сплав с более толстым слоем покрытия обладает высокой стойкостью и прочностью режущей кромки. Рекомендуется для чистовой и получистовой обработки чугуна с шаровидным графитом.
| Твердый сплав с покрытием CVD | ||||
| K – Чугун | ||||
| K01 | K10 | K20 | K30 | K40 |
| CC3020 | ||||
Геометрия передней поверхности: TAPK
Описание геометрии
- Обозначение: TAPK
- Применение: получистовая и черновая обработка углеродистой и легированной стали, чугуна.
- Широкая фаска придает прочность режущей кромке.
- Открытая геометрия обеспечивает легкий сход стружки.
Режимы
Условия резания:
— легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Серый чугун | ≤HB250 | Получерновая | |
TAPK | CC3015 | 180-260-360 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
| TAPK | CC3020 | 180-240-360 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| TAPK | CC3025 | 160-230-340 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| Чугун с шаровидным графитом | ≤HB270 | Получерновая | |
TAPK | CC3015 | 160-230-330 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
| TAPK | CC3020 | 160-200-330 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| TAPK | CC3025 | 140-200-310 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
| Обозначение сплава РИ | CC3020 |
|---|---|
| Обрабатываемый металл | K (чугун) |
| Вид обработки | Черновая Получерновая |
| Тип обработки токарной пластины | Легкий удар |
| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | CCMT |
| Форма пластины | C - Ромб 80° |
| Геометрия передней поверхности | TAPK |
| Исполнение | Нейтральное |
| Задний угол пластины | C - 7° |
| Класс точности | M |
| Размер пластины | 09 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | T3 |
| Толщина пластины (S), мм | 3,97 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC3020
Описание сплава
CC3020 Сплав с более толстым слоем покрытия обладает высокой стойкостью и прочностью режущей кромки. Рекомендуется для чистовой и получистовой обработки чугуна с шаровидным графитом.
| Твердый сплав с покрытием CVD | ||||
| K – Чугун | ||||
| K01 | K10 | K20 | K30 | K40 |
| CC3020 | ||||
Геометрия передней поверхности: TAPK
Описание геометрии
- Обозначение: TAPK
- Применение: получистовая и черновая обработка углеродистой и легированной стали, чугуна.
- Широкая фаска придает прочность режущей кромке.
- Открытая геометрия обеспечивает легкий сход стружки.
Режимы
Условия резания: — легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Серый чугун | ≤HB250 | Получерновая | |
TAPK | CC3015 | 180-260-360 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
| TAPK | CC3020 | 180-240-360 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| TAPK | CC3025 | 160-230-340 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| Чугун с шаровидным графитом | ≤HB270 | Получерновая | |
TAPK | CC3015 | 160-230-330 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
| TAPK | CC3020 | 160-200-330 | 1,00-2,00-4,00 | 0,13-0,20-0,40 | |||
| TAPK | CC3025 | 140-200-310 | 1,00-2,00-4,00 | 0,13-0,20-0,40 |
