Токарные пластины
В наличии

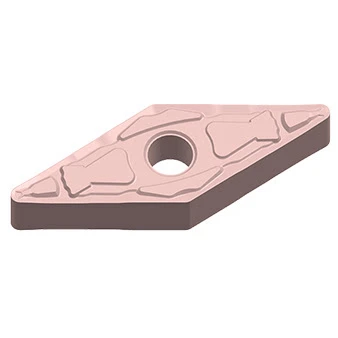

Пластина токарная VNMG160402-TAPP-CC1025
AC.GII11531
AdvaCut - Арт. AC.GII11531
В наличии
Бывший AC.GII04144 - VNMG160402-QF-CC1025
Бывший AC.GII04144 - VNMG160402-QF-CC1025
510,
66 ₽
Цена c НДС, рассчитана по прайс-листу от 08.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
170 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад
Основные параметры
| Обозначение сплава РИ | CC1025 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Тяжелый удар |
| Радиус при вершине (RE), мм | 0,2 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | VNMG |
| Форма пластины | V - Ромб 35° |
| Геометрия передней поверхности | TAPP |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | M |
| Размер пластины | 16 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Двусторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC1025
Описание сплава
CC1025 Сплав обладает высокой износостойкостью и прочностью. Рекомендуется для получистовой и черновой обработки углеродистых и легированных сталей.
| Твердый сплав с покрытием CVD | ||||
| P – Сталь | ||||
| P01 | P10 | P20 | P30 | P40 |
| CC1025 | ||||

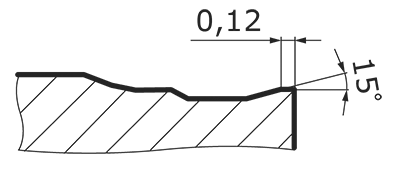

Геометрия передней поверхности: TAPP
Описание геометрии
- Обозначение: TAPP
- Применение: чистовая обработка углеродистой и легированной стали.
- Режущая кромка острая и достаточно прочная для работы с разной глубиной резания.
- Геометрия передней поверхности обеспечивает хороший отвод стружки и высокое качество обработанной поверхности.

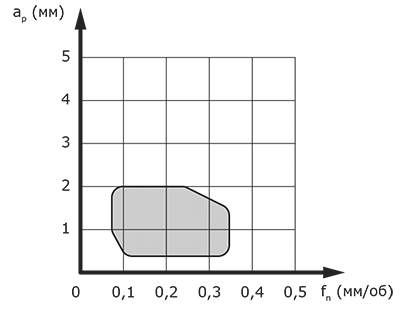

Режимы
Условия резания:
— легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Низкоуглеродистая сталь | ≤HB180 | Чистовая | |
TAPP | CC1210 | 240- 300 -400 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
|
TAPP | CC1005 | 220- 280 -380 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 200- 260 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 200- 280 -380 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 200- 260 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 180- 240 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| TAPP | CC1025 | 180- 240 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| TAPP | CC1035 | 170- 220 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| Углеродистая и легированная сталь | HB180-280 | Чистовая | |
TAPP | CC1210 | 220- 270 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
|
TAPP | CC1005 | 200- 250 -340 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 180- 230 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 180- 250 -340 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 180- 230 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 160- 220 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1025 | 160- 200 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1035 | 150- 200 -280 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| HB280-350 | Чистовая | |
TAPP | CC1210 | 180- 220 -290 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |
|
TAPP | CC1005 | 160- 200 -270 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 150- 180 -250 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 150- 200 -270 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 150- 180 -250 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 130- 170 -230 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1025 | 130- 150 -230 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1035 | 110- 130 -210 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
| Обозначение сплава РИ | CC1025 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Тяжелый удар |
| Радиус при вершине (RE), мм | 0,2 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | VNMG |
| Форма пластины | V - Ромб 35° |
| Геометрия передней поверхности | TAPP |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | M |
| Размер пластины | 16 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Двусторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC1025
Описание сплава
CC1025 Сплав обладает высокой износостойкостью и прочностью. Рекомендуется для получистовой и черновой обработки углеродистых и легированных сталей.
| Твердый сплав с покрытием CVD | ||||
| P – Сталь | ||||
| P01 | P10 | P20 | P30 | P40 |
| CC1025 | ||||
Геометрия передней поверхности: TAPP
Описание геометрии
- Обозначение: TAPP
- Применение: чистовая обработка углеродистой и легированной стали.
- Режущая кромка острая и достаточно прочная для работы с разной глубиной резания.
- Геометрия передней поверхности обеспечивает хороший отвод стружки и высокое качество обработанной поверхности.
Режимы
Условия резания: — легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Низкоуглеродистая сталь | ≤HB180 | Чистовая | |
TAPP | CC1210 | 240- 300 -400 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
|
TAPP | CC1005 | 220- 280 -380 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 200- 260 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 200- 280 -380 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 200- 260 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 180- 240 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| TAPP | CC1025 | 180- 240 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| TAPP | CC1035 | 170- 220 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| Углеродистая и легированная сталь | HB180-280 | Чистовая | |
TAPP | CC1210 | 220- 270 -360 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
|
TAPP | CC1005 | 200- 250 -340 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 180- 230 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 180- 250 -340 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 180- 230 -320 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 160- 220 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1025 | 160- 200 -300 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1035 | 150- 200 -280 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
| HB280-350 | Чистовая | |
TAPP | CC1210 | 180- 220 -290 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |
|
TAPP | CC1005 | 160- 200 -270 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1015 | 150- 180 -250 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1220 | 150- 200 -270 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1020 | 150- 180 -250 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1230 | 130- 170 -230 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1025 | 130- 150 -230 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 | |||
|
TAPP | CC1035 | 110- 130 -210 | 0,40- 0,80 -2,00 | 0,08- 0,15 -0,35 |
