Токарные пластины
Под заказ

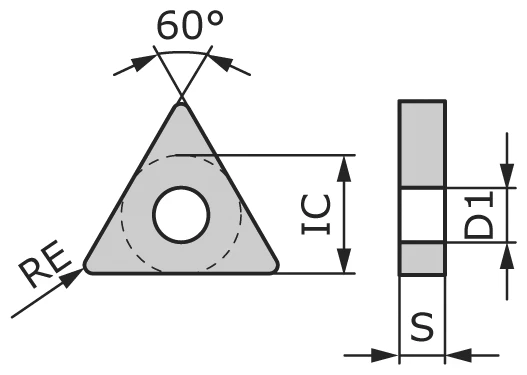

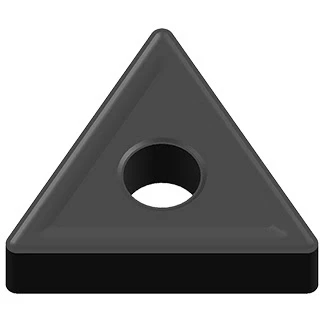

Пластина токарная TNMG160404-TAKK-CC3020
AC.GII11380
AdvaCut - Арт. AC.GII11380
Под заказ
Бывший AC.GII03617 - TNMG160404-UK-CC3020
Бывший AC.GII03617 - TNMG160404-UK-CC3020
383,
52 ₽
Цена c НДС, рассчитана по прайс-листу от 30.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Обозначение сплава РИ | CC3020 |
|---|---|
| Обрабатываемый металл | K (чугун) |
| Вид обработки | Получерновая Получистовая |
| Тип обработки токарной пластины | Легкий удар |
| Радиус при вершине (RE), мм | 0,4 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | TNMG |
| Форма пластины | T - Треугольник |
| Геометрия передней поверхности | TAKK |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | M |
| Размер пластины | 16 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Двусторонняя |
| Особенности | Обработка чугуна |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC3020
Описание сплава
CC3020 Сплав с более толстым слоем покрытия обладает высокой стойкостью и прочностью режущей кромки. Рекомендуется для чистовой и получистовой обработки чугуна с шаровидным графитом.
| Твердый сплав с покрытием CVD | ||||
| K – Чугун | ||||
| K01 | K10 | K20 | K30 | K40 |
| CC3020 | ||||
Геометрия передней поверхности: TAKK
Описание геометрии
- Обозначение: TAKK
- Применение: чистовая обработка чугуна.
- Стружколом обеспечивает высокую производительность при точении предварительно обработанной заготовки.
Режимы
Условия резания:
— легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Серый чугун | ≤HB250 | Чистовая | |
TAKK | CC3015 | 230-350-500 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
| TAKK | CC3020 | 230-320-500 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| TAKK | CC3025 | 220-320-480 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| Чугун с шаровидным графитом | ≤HB270 | Чистовая | |
TAKK | CC3015 | 180-260-380 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
| TAKK | CC3020 | 180-260-380 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| TAKK | CC3025 | 160-230-350 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
| Обозначение сплава РИ | CC3020 |
|---|---|
| Обрабатываемый металл | K (чугун) |
| Вид обработки | Получерновая Получистовая |
| Тип обработки токарной пластины | Легкий удар |
| Радиус при вершине (RE), мм | 0,4 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | TNMG |
| Форма пластины | T - Треугольник |
| Геометрия передней поверхности | TAKK |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | M |
| Размер пластины | 16 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 9,525 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Двусторонняя |
| Особенности | Обработка чугуна |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC3020
Описание сплава
CC3020 Сплав с более толстым слоем покрытия обладает высокой стойкостью и прочностью режущей кромки. Рекомендуется для чистовой и получистовой обработки чугуна с шаровидным графитом.
| Твердый сплав с покрытием CVD | ||||
| K – Чугун | ||||
| K01 | K10 | K20 | K30 | K40 |
| CC3020 | ||||
Геометрия передней поверхности: TAKK
Описание геометрии
- Обозначение: TAKK
- Применение: чистовая обработка чугуна.
- Стружколом обеспечивает высокую производительность при точении предварительно обработанной заготовки.
Режимы
Условия резания: — легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Серый чугун | ≤HB250 | Чистовая | |
TAKK | CC3015 | 230-350-500 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
| TAKK | CC3020 | 230-320-500 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| TAKK | CC3025 | 220-320-480 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| Чугун с шаровидным графитом | ≤HB270 | Чистовая | |
TAKK | CC3015 | 180-260-380 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
| TAKK | CC3020 | 180-260-380 | 0,50-1,50-3,00 | 0,10-0,20-0,40 | |||
| TAKK | CC3025 | 160-230-350 | 0,50-1,50-3,00 | 0,10-0,20-0,40 |
