Токарные пластины
Под заказ

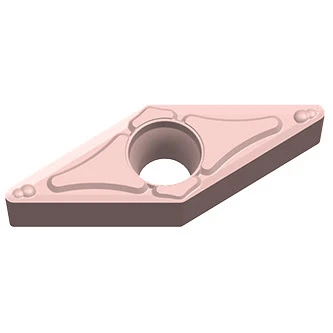

Пластина токарная VBMT110304-TEPM-CC1220
AC.GII10403
AdvaCut - Арт. AC.GII10403
Под заказ
Бывший AC.GII05558 - VBMT110304-MM-CC1220
Бывший AC.GII05558 - VBMT110304-MM-CC1220
570,
88 ₽
Цена c НДС, рассчитана по прайс-листу от 24.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Обозначение сплава РИ | CC1220 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Легкий удар |

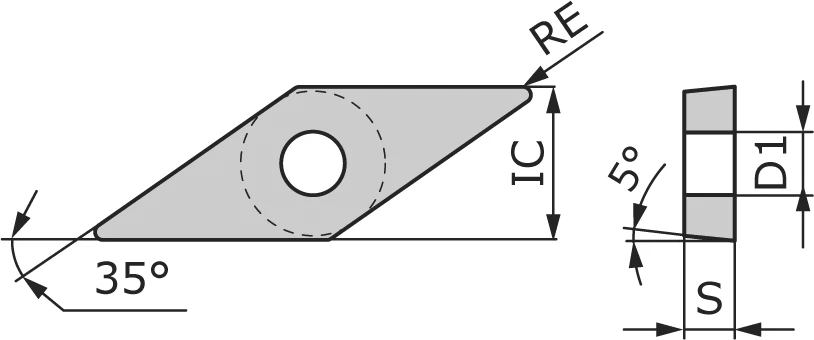

| Радиус при вершине (RE), мм | 0,4 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | VBMT |
| Форма пластины | V - Ромб 35° |
| Геометрия передней поверхности | TEPM |
| Исполнение | Нейтральное |
| Задний угол пластины | B - 5° |
| Класс точности | M |
| Размер пластины | 11 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 6,35 |
| Обозначение толщины пластины | 03 |
| Толщина пластины (S), мм | 3,18 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC1220
Описание сплава
CC1220 Сплав обладает высокой износостойкостью и прочностью, а также превосходной устойчивостью к термической пластической деформации. Рекомендуется для обработки углеродистых и легированных сталей при различных условиях резания на средних и высоких скоростях.
| Твердый сплав с покрытием CVD | ||||
| P – Сталь | ||||
| P01 | P10 | P20 | P30 | P40 |
| CC1220 | ||||
Геометрия передней поверхности: TEPM
Описание геометрии
- Обозначение: TEPM
- Применение: чистовая обработка углеродистой и легированной стали, нержавеющей стали.
- Острая режущая кромка позволяет получить высокое качество обработанной поверхности.
Режимы
Условия резания:
— легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Низкоуглеродистая сталь | ≤HB180 | Чистовая | |
TEPM | CF1010 | 220-280-340 | 0,10-0,50-1,00 | 0,03-0,10-0,20 |
| TEPM | CE1015 | 200-250-310 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 210-260-340 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 180-240-320 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 170-220-280 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| Углеродистая и легированная сталь | HB180-280 | Чистовая | |
TEPM | CF1010 | 200-250-330 | 0,10-0,50-1,00 | 0,03-0,10-0,20 |
| TEPM | CE1015 | 180-230-300 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 180-220-290 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 150-200-280 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 140-180-240 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| HB280-350 | Чистовая | |
TEPM | CF1010 | 160-220-300 | 0,10-0,50-1,00 | 0,03-0,10-0,20 | |
| TEPM | CE1015 | 140-200-280 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 160-200-260 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 130-180-250 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 120-160-210 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| Нержавеющая сталь (мартенситно-ферритная) | ≤HB230 | Чистовая | | TEPM | CC2015 | 200-250-300 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
| TEPM | CP2020 | 40-80-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CP2025 | 40-80-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| Нержавеющая сталь (аустенитная) | ≤HB250 | Чистовая | |
TEPM | CC2015 | 200-240-300 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
| TEPM | CP2020 | 40-70-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CP2025 | 40-70-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
| Обозначение сплава РИ | CC1220 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Легкий удар |
| Радиус при вершине (RE), мм | 0,4 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | VBMT |
| Форма пластины | V - Ромб 35° |
| Геометрия передней поверхности | TEPM |
| Исполнение | Нейтральное |
| Задний угол пластины | B - 5° |
| Класс точности | M |
| Размер пластины | 11 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 6,35 |
| Обозначение толщины пластины | 03 |
| Толщина пластины (S), мм | 3,18 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: CC1220
Описание сплава
CC1220 Сплав обладает высокой износостойкостью и прочностью, а также превосходной устойчивостью к термической пластической деформации. Рекомендуется для обработки углеродистых и легированных сталей при различных условиях резания на средних и высоких скоростях.
| Твердый сплав с покрытием CVD | ||||
| P – Сталь | ||||
| P01 | P10 | P20 | P30 | P40 |
| CC1220 | ||||
Геометрия передней поверхности: TEPM
Описание геометрии
- Обозначение: TEPM
- Применение: чистовая обработка углеродистой и легированной стали, нержавеющей стали.
- Острая режущая кромка позволяет получить высокое качество обработанной поверхности.
Режимы
Условия резания: — легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Геометрия | Сплав | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|---|
| Низкоуглеродистая сталь | ≤HB180 | Чистовая | |
TEPM | CF1010 | 220-280-340 | 0,10-0,50-1,00 | 0,03-0,10-0,20 |
| TEPM | CE1015 | 200-250-310 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 210-260-340 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 180-240-320 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 170-220-280 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| Углеродистая и легированная сталь | HB180-280 | Чистовая | |
TEPM | CF1010 | 200-250-330 | 0,10-0,50-1,00 | 0,03-0,10-0,20 |
| TEPM | CE1015 | 180-230-300 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 180-220-290 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 150-200-280 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 140-180-240 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| HB280-350 | Чистовая | |
TEPM | CF1010 | 160-220-300 | 0,10-0,50-1,00 | 0,03-0,10-0,20 | |
| TEPM | CE1015 | 140-200-280 | 0,10-0,60-1,50 | 0,03-0,12-0,20 | |||
| TEPM | CC1210 | 160-200-260 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1220 | 130-180-250 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CC1230 | 120-160-210 | 0,10-0,60-1,50 | 0,05-0,10-0,20 | |||
| Нержавеющая сталь (мартенситно-ферритная) | ≤HB230 | Чистовая | | TEPM | CC2015 | 200-250-300 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
| TEPM | CP2020 | 40-80-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CP2025 | 40-80-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| Нержавеющая сталь (аустенитная) | ≤HB250 | Чистовая | |
TEPM | CC2015 | 200-240-300 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
| TEPM | CP2020 | 40-70-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 | |||
| TEPM | CP2025 | 40-70-140 | 0,50-0,70-1,50 | 0,05-0,10-0,20 |
