Токарные пластины
Под заказ

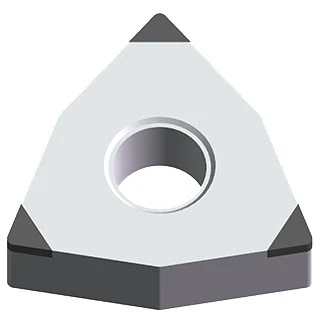

Пластина CBN токарная WNGA080408-CGA3-BN5015
AC.GCI00969
AdvaCut - Арт. AC.GCI00969
Под заказ
3 564,
76 ₽
Цена c НДС, рассчитана по прайс-листу от 25.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Обозначение сплава РИ | BN5015 |
|---|---|
| Обрабатываемый металл | S (жаропрочные сплавы) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Легкий удар |

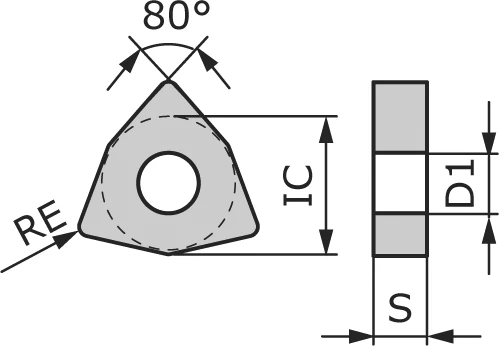

| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | CBN (вставки) |
| Тип пластины | WNGA |
| Форма пластины | W - Ломаный треугольник |
| Геометрия передней поверхности | CGA |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | G |
| Размер пластины | 08 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 12,7 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | Нет значения |
| Покрытие | Без покрытия |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | 3 режущих кромки |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: BN5015
Описание сплава
BN5015 Марка обеспечивает высокую прочность режущей кромки. Рекомендуется для чистовой обработки продуктов порошковой металлургии.
| CBN без покрытия | ||||
| S – Жаропрочные сплавы | ||||
| S01 | S10 | S20 | S30 | S40 |
| BN5015 | ||||
Материал режущего инструмента: CBN (вставки)
Режимы
Условия резания:
— легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Марка | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|
| K — Чугун | |||||||
| Серый чугун | HB200-HB230 | Чистовая | |
BN3015 | 400-600-1500 | 0,05-0,20-0,50 | 0,05-0,20-0,40 |
| Легированный чугун | ≥HB200 | Чистовая | |
BN3015 | 200-400-800 | 0,05-0,20-0,50 | 0,05-0,20-0,40 |
| Чугун с шаровидным графитом | 450–700 МПа | Чистовая | |
BC3020 | 150-300-500 | 0,10-0,20-0,50 | 0,05-0,12-0,30 |
| S — Жаропрочные сплавы | |||||||
| Продукты порошковой металлургии | HRB50-90 | Чистовая | |
BN5015 | 50-150-300 | 0,05-0,20-0,50 | 0,05-0,12-0,30 |
| H — Материалы высокой твердости | |||||||
| Закаленная сталь | ≥HRC50 | Чистовая | |
BC6015 | 120-150-220 | 0,05-0,10-0,20 | 0,05-0,10-0,20 |
| Получистовая | |
BC6025 | 100-130-180 | 0,05-0,10-0,50 | 0,05-0,10-0,20 | ||
| Получистовая | |
BC6035 | 80-100-150 | 0,05-0,10-0,40 | 0,05-0,10-0,20 | ||
| Обозначение сплава РИ | BN5015 |
|---|---|
| Обрабатываемый металл | S (жаропрочные сплавы) |
| Вид обработки | Чистовая |
| Тип обработки токарной пластины | Легкий удар |
| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | CBN (вставки) |
| Тип пластины | WNGA |
| Форма пластины | W - Ломаный треугольник |
| Геометрия передней поверхности | CGA |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | G |
| Размер пластины | 08 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 12,7 |
| Обозначение толщины пластины | 04 |
| Толщина пластины (S), мм | 4,76 |
| Количество в упаковке | Нет значения |
| Покрытие | Без покрытия |
| Рабочие стороны режущей пластины | Односторонняя |
| Особенности | 3 режущих кромки |
| Бренд | AdvaСut |
| Вид номенклатуры | Токарные пластины |
Обозначение сплава РИ: BN5015
Описание сплава
BN5015 Марка обеспечивает высокую прочность режущей кромки. Рекомендуется для чистовой обработки продуктов порошковой металлургии.
| CBN без покрытия | ||||
| S – Жаропрочные сплавы | ||||
| S01 | S10 | S20 | S30 | S40 |
| BN5015 | ||||
Материал режущего инструмента: CBN (вставки)
Режимы
Условия резания: — легкий удар,
| Обрабатываемый материал | Твердость | Вид обработки | Условия резания | Марка | Скорость резания Vc (м/мин) | Глубина резания ap (мм) | Подача fn (мм/об) |
|---|---|---|---|---|---|---|---|
| K — Чугун | |||||||
| Серый чугун | HB200-HB230 | Чистовая | |
BN3015 | 400-600-1500 | 0,05-0,20-0,50 | 0,05-0,20-0,40 |
| Легированный чугун | ≥HB200 | Чистовая | |
BN3015 | 200-400-800 | 0,05-0,20-0,50 | 0,05-0,20-0,40 |
| Чугун с шаровидным графитом | 450–700 МПа | Чистовая | |
BC3020 | 150-300-500 | 0,10-0,20-0,50 | 0,05-0,12-0,30 |
| S — Жаропрочные сплавы | |||||||
| Продукты порошковой металлургии | HRB50-90 | Чистовая | |
BN5015 | 50-150-300 | 0,05-0,20-0,50 | 0,05-0,12-0,30 |
| H — Материалы высокой твердости | |||||||
| Закаленная сталь | ≥HRC50 | Чистовая | |
BC6015 | 120-150-220 | 0,05-0,10-0,20 | 0,05-0,10-0,20 |
| Получистовая | |
BC6025 | 100-130-180 | 0,05-0,10-0,50 | 0,05-0,10-0,20 | ||
| Получистовая | |
BC6035 | 80-100-150 | 0,05-0,10-0,40 | 0,05-0,10-0,20 | ||
