Пластины для фрез
Под заказ

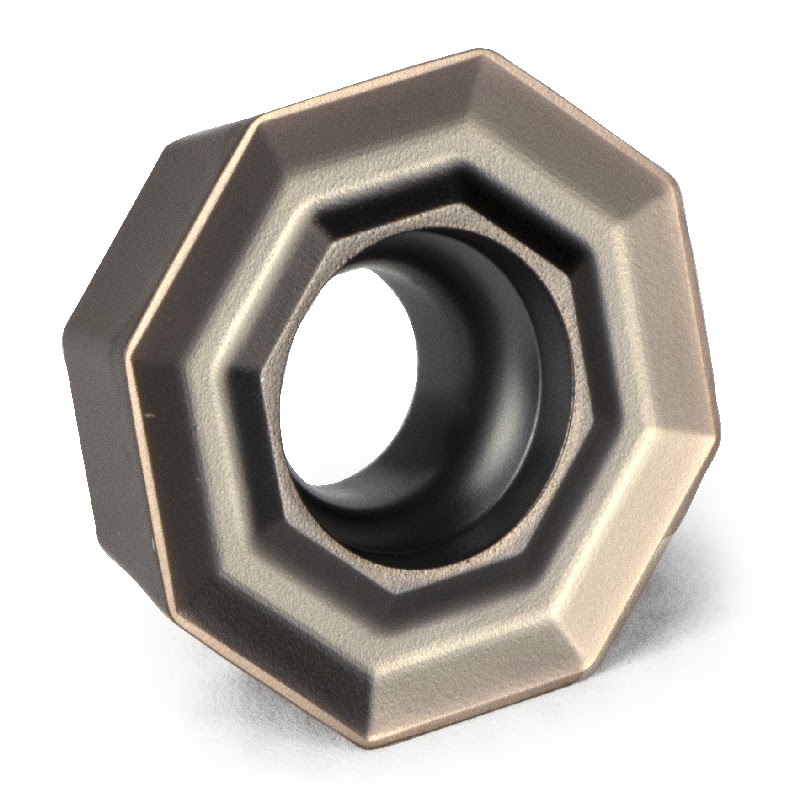

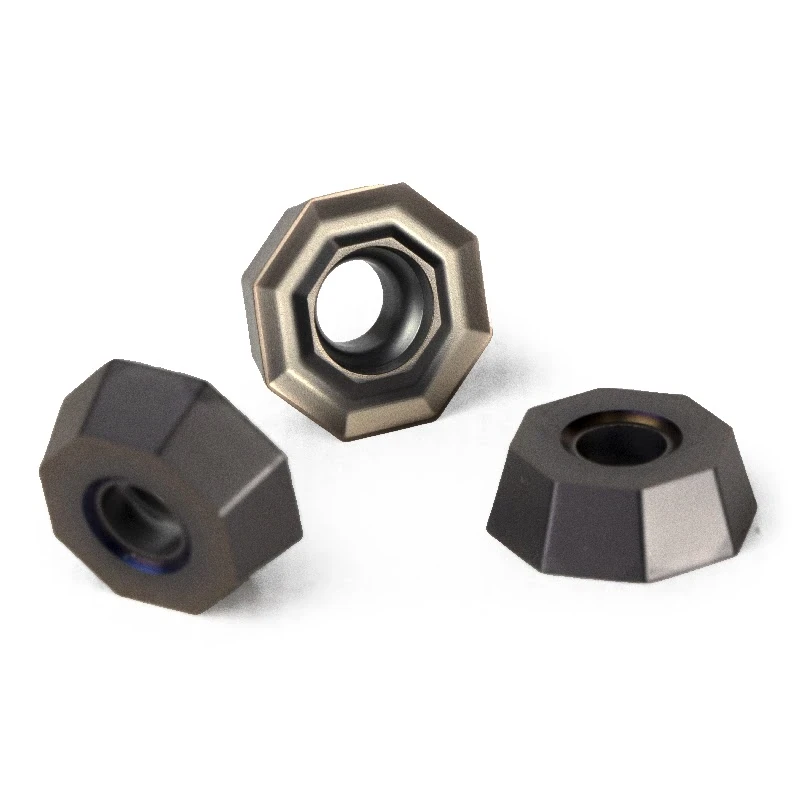

Пластина фрезерная ODKT060508-MBST-CC1115
AC.GII12859
AdvaCut - Арт. AC.GII12859
Под заказ
Бывший AC.GII02050 - ODKT060508-GM-CC1115
Бывший AC.GII02050 - ODKT060508-GM-CC1115
1 304,
46 ₽
Цена c НДС, рассчитана по прайс-листу от 30.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Серия корпусных фрез | FT01 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Получерновая Получистовая |
| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | ODKT |
| Форма пластины | O - Восьмиугольник |
| Исполнение | Нейтральное |
| Задний угол пластины | D - 15° |
| Класс точности | K |
| Размер пластины | 06 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 15,875 |
| Обозначение толщины пластины | 05 |
| Толщина пластины (S), мм | 5,56 |

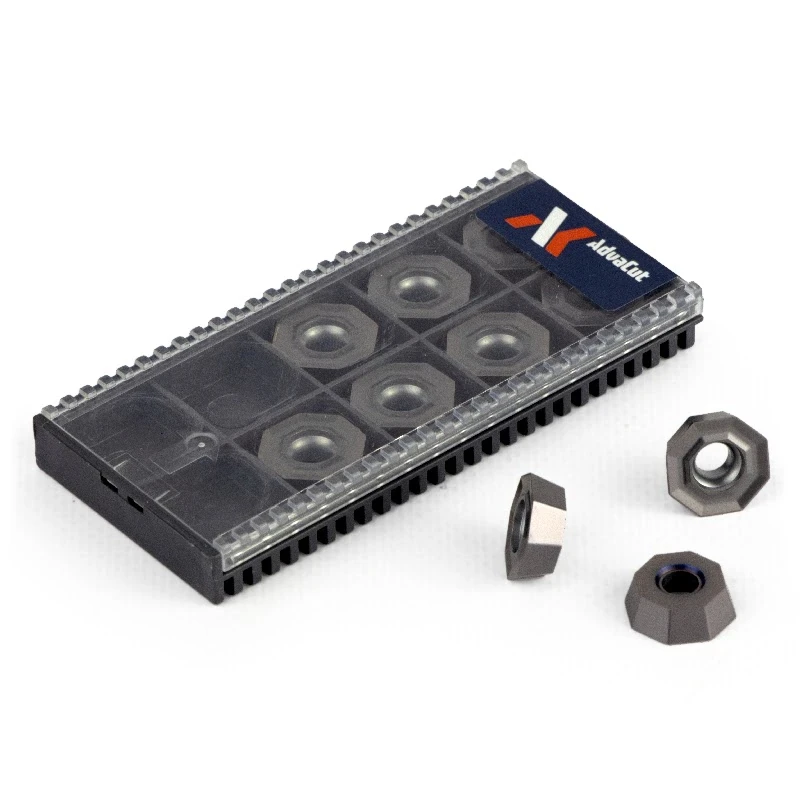

| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Вид режущей кромки | Нет |
| Особенности | Получистовая обработка |
| Бренд | AdvaСut |
| Вид номенклатуры | Пластины для фрез |
Серия корпусных фрез: FT01
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MBOS |  |
Острая геометрия с большим передним углом и небольшой по ширине фаской на режущей кромке. Подходит для чистовой обработки с низкими скоростью резания и подачей. |
| MBST |  |
Большой передний угол обеспечивает равномерный процесс резания. Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку. |
| MBPR |  |
Большое пространство для размещения стружки и прочная режущяя кромка делают данную геометрию наиболее подходящей для черновой обработки. |
| MBAL |  |
Геометрия разработана для обработки алюминиевых сплавов. Имеет большой передений угол, острую режущую кромку, обеспечивает хороший контроль процесса стружкообразования и низкое трение при сходе стружки. |
| MBWP |  |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | OD**0605**-MB... | 2 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP1130 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 | OD**0605**-MB... | 2 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | OD**0605**-MB... | 2 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| N — Цветные металлы | ||||||||
| Алюминиевые сплавы | HB60-210 | CU4025 | OD**0605**-MB... | 2 | ≥300 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | 0,2-0,25-0,4 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | OD**0605**-MB... | 2 | 30-40-60 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | – |
| Серия корпусных фрез | FT01 |
|---|---|
| Обрабатываемый металл | Р (сталь) |
| Вид обработки | Получерновая Получистовая |
| Радиус при вершине (RE), мм | 0,8 |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | ODKT |
| Форма пластины | O - Восьмиугольник |
| Исполнение | Нейтральное |
| Задний угол пластины | D - 15° |
| Класс точности | K |
| Размер пластины | 06 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | 15,875 |
| Обозначение толщины пластины | 05 |
| Толщина пластины (S), мм | 5,56 |
| Количество в упаковке | 10 |
| Покрытие | CVD |
| Рабочие стороны режущей пластины | Односторонняя |
| Вид режущей кромки | Нет |
| Особенности | Получистовая обработка |
| Бренд | AdvaСut |
| Вид номенклатуры | Пластины для фрез |
Серия корпусных фрез: FT01
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MBOS | |
Острая геометрия с большим передним углом и небольшой по ширине фаской на режущей кромке. Подходит для чистовой обработки с низкими скоростью резания и подачей. |
| MBST | |
Большой передний угол обеспечивает равномерный процесс резания. Геометрия подходит для общего фрезерования, обеспечивает стабильную обработку. |
| MBPR | |
Большое пространство для размещения стружки и прочная режущяя кромка делают данную геометрию наиболее подходящей для черновой обработки. |
| MBAL | |
Геометрия разработана для обработки алюминиевых сплавов. Имеет большой передений угол, острую режущую кромку, обеспечивает хороший контроль процесса стружкообразования и низкое трение при сходе стружки. |
| MBWP | |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | OD**0605**-MB... | 2 | 180-220-260 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | OD**0605**-MB... | 2 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP1130 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 | OD**0605**-MB... | 2 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | OD**0605**-MB... | 2 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | OD**0605**-MB... | 2 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| N — Цветные металлы | ||||||||
| Алюминиевые сплавы | HB60-210 | CU4025 | OD**0605**-MB... | 2 | ≥300 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | 0,2-0,25-0,4 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | OD**0605**-MB... | 2 | 30-40-60 | 0,1-0,15-0,2 | 0,1-0,2-0,3 | – |
