Пластины для фрез
Под заказ

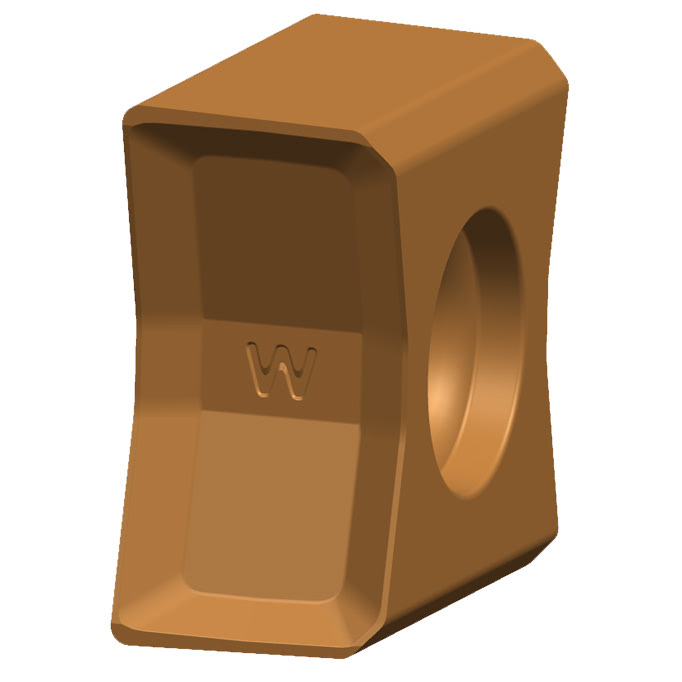

Пластина фрезерная LNET1506PNTN-MEWP-CP3025
AC.GII12846
AdvaCut - Арт. AC.GII12846
Под заказ
Бывший AC.GII04675 - LNET1506PNTN-W-CP3025
Бывший AC.GII04675 - LNET1506PNTN-W-CP3025
1 153,
93 ₽
Цена c НДС, рассчитана по прайс-листу от 30.10.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Серия корпусных фрез | FT21, FT22 |
|---|---|
| Обрабатываемый металл | K (чугун) |
| Вид обработки | Чистовая |
| Радиус при вершине (RE), мм | Нет значения |
| Материал режущего инструмента | Твердый сплав |
| Тип пластины | LNET |
| Форма пластины | L - Прямоугольник |
| Исполнение | Нейтральное |
| Задний угол пластины | N - 0° (нулевой) |
| Класс точности | E |
| Размер пластины | 15 |
| Отверстие | С отверстием |
| Диаметр вписанной окружности (IC), мм | Нет значения |
| Обозначение толщины пластины | 06 |
| Толщина пластины (S), мм | Нет значения |
| Количество в упаковке | 10 |
| Покрытие | PVD |
| Рабочие стороны режущей пластины | Двусторонняя |
| Вид режущей кромки | С фаской |
| Особенности | Wiper |
| Бренд | AdvaСut |
| Вид номенклатуры | Пластины для фрез |
Серия корпусных фрез: FT21, FT22
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MEOS |  |
Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования. |
| MEST |  |
Подходит для общего фрезерования, обеспечивает высокую стабильность обработки. |
| MEPR |  |
Усиленная режущая кромка позволяет применять данную геометрию в условиях прерывистого резания и черновой обработки. |
| MESM |  |
Геометрия подходит для общего фрезерования нержавеющей стали, обеспечивает высокую стабильность обработки. |
| MEWP |  |
Геометрия обеспечивает эффект зачистной кромки (Wiper) для улучшения качества обработанной поверхности. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | LN*T1106…-ME... | 2,5 | 140-180-220 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 140-180-220 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | LN*T1106…-ME... | 2,5 | 120-160-200 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 120-160-200 | 0,1-0,15-0,2 | 0,15-0,25-0,35 | 0,2-0,3-0,4 | |||
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,06-0,1 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | LN*T1106…-ME... | 2,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 |
| LN*T1506…-ME... | 3,5 | 180-220-260 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 | |||
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | LN*T1106…-ME... | 2,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 |
| LN*T1506…-ME... | 3,5 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,15-0,2-0,25 | |||
