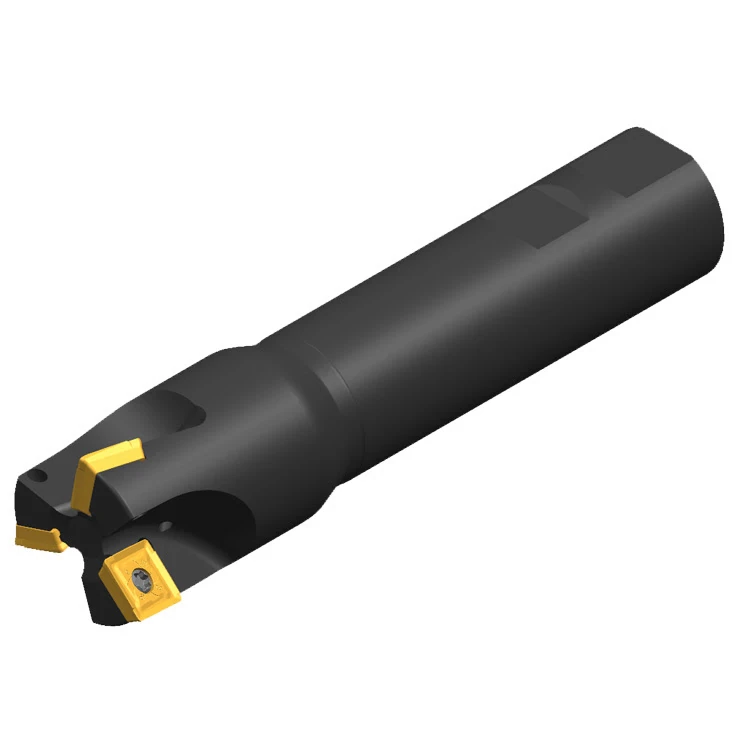

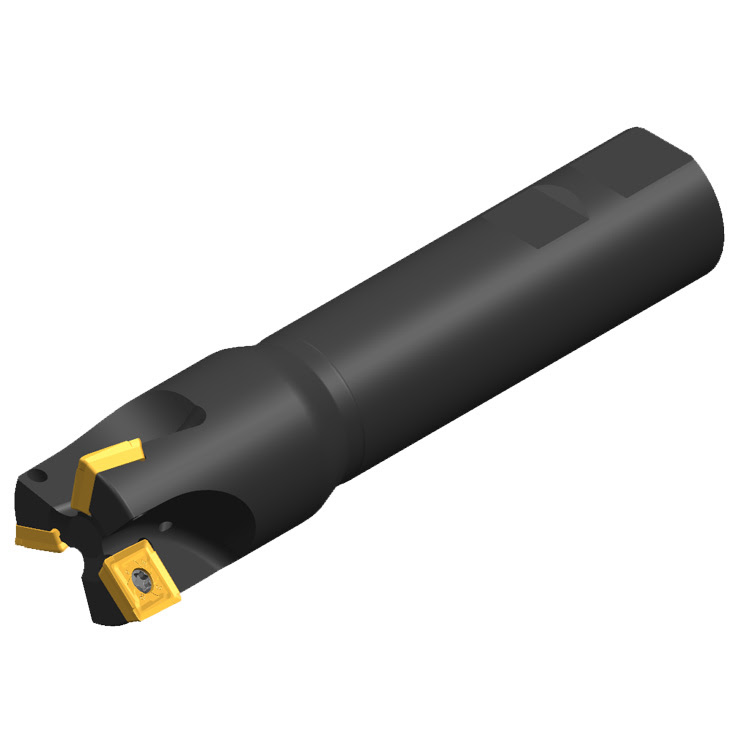

Корпус фрезы FU40-D040C20-Z03SD14
AC.GHI10357
AdvaCut - Арт. AC.GHI10357
Под заказ
Бывший AC.GHI01741 - MUL190-040R03P20-SD14
Бывший AC.GHI01741 - MUL190-040R03P20-SD14
13 648,
74 ₽
Цена c НДС, рассчитана по прайс-листу от 13.09.2025
Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.
Бесплатная доставка до ПВЗ "СДЭК" или "Деловые Линии"
Основные параметры
| Диаметр фрезы, мм (DC) | 40 |
|---|---|
| Серия корпусных фрез | FU40 |
| Главный угол в плане | 90° |
| Число зубьев | 3 |
| Форма пластины | S - Квадрат |
| Размер крепления режущего инструмента (DCON), мм | 20 |
| Длина/высота/ширина фрезы, мм | 120 |
| Каналы для СОЖ | Есть каналы |
| Количество пластин | 3 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Концевая |
| Посадка | Цилиндр |
| Рабочие стороны режущей пластины | Двусторонняя |
| Подходящая пластина (головка) | SDKT14T3***-MJ*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FU40
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MJOS |  |
Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования. |
| MJST |  |
Подходит для общего фрезерования, обеспечивает высокую стабильность обработки. |
| MJPR |  |
Прочная режущая кромка. Геометрия подходит для черновой обработки. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | SDKT14T3...-MJ... | 3 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | SDKT14T3...-MJ... | 3 | 110-150-190 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | SDKT14T3...-MJ... | 3 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | SDKT14T3...-MJ... | 3 | 100-140-180 | 0,1-0,12-0,2 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | SDKT14T3...-MJ... | 3 | 80-120-160 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | SDKT14T3...-MJ... | 3 | 140-180-220 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | SDKT14T3...-MJ... | 3 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,2 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | SDKT14T3...-MJ... | 3 | 30-40-60 | 0,05-0,1-0,15 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
| Диаметр фрезы, мм (DC) | 40 |
|---|---|
| Серия корпусных фрез | FU40 |
| Главный угол в плане | 90° |
| Число зубьев | 3 |
| Форма пластины | S - Квадрат |
| Размер крепления режущего инструмента (DCON), мм | 20 |
| Длина/высота/ширина фрезы, мм | 120 |
| Каналы для СОЖ | Есть каналы |
| Количество пластин | 3 |
| Длина обнижения/глубина (для дисковой фрезы), мм | Нет значения |
| Тип фрезы | Концевая |
| Посадка | Цилиндр |
| Рабочие стороны режущей пластины | Двусторонняя |
| Подходящая пластина (головка) | SDKT14T3***-MJ*** |
| Особенности | Нет значения |
| Бренд | AdvaСut |
| Вид номенклатуры | Фрезы корпусные |
Серия корпусных фрез: FU40
Описание геометрии
| Геометрия | Сечение | Описание |
|---|---|---|
| MJOS | |
Геометрия обеспечивает низкие силы резания, что способствует улучшению качества обработки. Подходит для чистового фрезерования. |
| MJST | |
Подходит для общего фрезерования, обеспечивает высокую стабильность обработки. |
| MJPR | |
Прочная режущая кромка. Геометрия подходит для черновой обработки. |
Режимы резания
| Обрабатываемый материал | Твердость | Сплав | Пластина | Глубина резания ap (мм) | Скорость резания Vc (м/мин) | Подача fz (мм/зуб) | ||
|---|---|---|---|---|---|---|---|---|
| Чистовая обработка | Получистовая обработка | Черновая обработка | ||||||
| P — Сталь | ||||||||
| Низкоуглеродистая сталь | ≤HB180 | CP1125 CP1130 | SDKT14T3...-MJ... | 3 | 140-180-220 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Углеродистая и легированная сталь | HB180-350 | CP1125 CP1130 CC1115 | SDKT14T3...-MJ... | 3 | 110-150-190 | 0,1-0,2-0,3 | 0,15-0,25-0,35 | 0,2-0,3-0,4 |
| Высоколегированная сталь, инструментальная сталь | HRC35-45 | CP1130 CP1125 CC1115 | SDKT14T3...-MJ... | 3 | 110-150-190 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| M — Нержавеющая сталь | ||||||||
| Нержавеющая сталь (ферритная, мартенситная) | ≤HB270 | CC2040 CP2035 CP1130 | SDKT14T3...-MJ... | 3 | 100-140-180 | 0,1-0,12-0,2 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| Нержавеющая сталь (аустенитная, двухфазная) | ≤HB270 | CC2040 CP2035 | SDKT14T3...-MJ... | 3 | 80-120-160 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,3 |
| K — Чугун | ||||||||
| Серый чугун | ≤HB280 | CC3115 CP3025 | SDKT14T3...-MJ... | 3 | 140-180-220 | 0,1-0,2-0,3 | 0,1-0,25-0,4 | 0,2-0,3-0,5 |
| Чугун с шаровидным графитом, чугун с вермикулярным графитом | ≤HB350 | CP3025 CC3115 | SDKT14T3...-MJ... | 3 | 100-140-180 | 0,05-0,1-0,15 | 0,1-0,15-0,2 | 0,1-0,2-0,2 |
| S — Жаропрочные сплавы | ||||||||
| Жаропрочные сплавы и сплавы титана | HRC30-45 | CP5030 | SDKT14T3...-MJ... | 3 | 30-40-60 | 0,05-0,1-0,15 | 0,05-0,1-0,15 | 0,1-0,15-0,2 |
